Sun StorageTek Availability Suite ソフトウェアを使用したホストベースのデータ複製の構成

この付録では、Oracle Solaris Cluster Geographic Edition を使用しない、ホストベースの複製の代替方法を説明します。 Oracle では、ホストベースの複製に Oracle Solaris Cluster Geographic Edition を使用して、クラスタ内のホストベースの複製の構成と操作を簡素化することをお勧めします。 「データ複製についての理解」を参照してください。

この付録の例は、Sun StorageTek Availability Suite 4.0 ソフトウェアを使用してクラスタ間のホストベースのデータ複製を構成する方法を示しています。 この例では、NFS アプリケーション用の完全なクラスタ構成を示し、個別のタスクの実行方法に関する詳細情報を提供します。すべてのタスクはグローバルクラスタの投票ノードで行われます。例には、ほかのアプリケーションやクラスタ構成で必要な手順がすべて含まれているわけではありません。

スーパーユーザーの代わりに役割に基づくアクセス制御 (RBAC) を使用してクラスタノードにアクセスする場合は、すべての Oracle Solaris Cluster コマンドの承認を提供する RBAC の役割になることができるようにします。ユーザーがスーパーユーザーでない場合、一連のデータ複製手順には、次の Oracle Solaris Cluster RBAC の承認が必要です。

• solaris.cluster.modify

• solaris.cluster.admin

• solaris.cluster.read

RBAC の役割についての詳細は、『Solaris のシステム管理 (セキュリティサービス)』を参照してください。各 Oracle Solaris Cluster サブコマンドで必要となる RBAC の承認については、Oracle Solaris Cluster のマニュアルページを参照してください。

クラスタにおける Sun StorageTek Availability Suite ソフトウェアの理解

ここでは、耐障害性について紹介し、Sun StorageTek Availability Suite ソフトウェアが使用するデータ複製方式について説明します。

耐障害性は、主クラスタで障害が発生した場合に代わりのクラスタ上でアプリケーションを復元するシステムの機能です。災害耐性のベースは、データ複製とフェイルオーバーです。フェイルオーバーとは、主クラスタから二次クラスタへの、リソースグループまたはデバイスグループの自動再配置です。主クラスタに障害が発生した場合でも、アプリケーションとデータは二次クラスタで即座に使用できます。

Sun StorageTek Availability Suite ソフトウェアが使用するデータ複製方式

この節では、Sun StorageTek Availability Suite が使用するリモートミラー複製方式とポイントインタイムスナップショット方式について説明します。このソフトウェアは、sndradm (1RPC) と iiadm(1II) コマンドを使用してデータを複製します。

リモートミラー複製

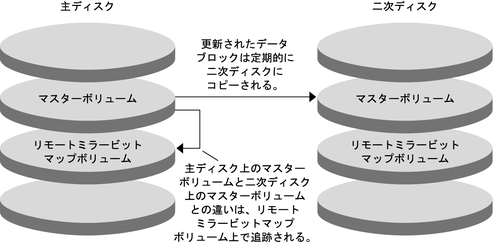

図 A-1 はリモートミラー複製を示しています。主ディスクのマスターボリュームのデータは、TCP/IP 接続を経由して二次ディスクのマスターボリュームに複製されます。リモートミラービットマップは、主ディスク上のマスターボリュームと、二次ディスク上のマスターボリュームの差分を追跡します。

図 A-1 リモートミラー複製

リモートミラー複製は、リアルタイムに同期で実行することも非同期で実行することもできます。各クラスタの各ボリュームセットはそれぞれ、同期複製または非同期複製に構成できます。

• 同期データ複製では、リモートボリュームが更新されるまで、書き込み操作は完了したとは確認されません。

• 非同期データ複製では、リモートボリュームが更新される前に書き込み操作が完了したと確認されます。非同期データ複製は、長い距離や低い帯域幅で大きな柔軟性を発揮します。

ポイントインタイムスナップショット

図 A-2 は、ポイントインタイムスナップショットを示しています。各ディスクのマスターボリュームのデータは、同じディスクのシャドウボリュームにコピーされます。ポイントインタイムピットマップは、マスターボリュームとシャドウボリューム間の違いを追跡調査します。データがシャドウボリュームにコピーされると、ポイントインタイムビットマップはリセットされます。

図 A-2 ポイントインタイムスナップショット

構成例での複製

図 A-3 に、この構成例でミラー複製とポイントインタイムスナップショットがどのように使用されているかを示します。

図 A-3 構成例での複製

クラスタ間でホストベースのデータ複製を構成するためのガイドライン

この節では、クラスタ間のデータ複製の構成ガイドラインを提供します。また、複製リソースグループとアプリケーションリソースグループの構成のコツも紹介します。これらのガイドラインは、クラスタのデータ複製を構成する際に使用してください。

この節では、次の項目について説明します。

• 「複製リソースグループの構成」

• 「アプリケーションリソースグループの構成」

  • 「フェイルオーバーアプリケーション向けのリソースグループの構成」

  • 「スケーラブルアプリケーション向けのリソースグループの構成」

• 「フェイルオーバーの管理のガイドライン」

複製リソースグループの構成

複製リソースグループは、Sun StorageTek Availability Suite ソフトウェアが制御するデバイスグループと論理ホスト名リソースを相互に関連付けます。複製リソースグループには、次の特徴があります。

• フェイルオーバーリソースグループである

  フェイルオーバーリソースは、常に単一のノード上で実行されます。フェイルオーバーが発生すると、フェイルオーバーリソースがフェイルオーバーに加わります。

• 論理ホスト名リソースを持つ

  論理ホスト名は、主クラスタがホストでなければなりません。フェイルオーバーの後は、論理ホスト名は二次クラスタがホストでなければなりません。ドメインネームシステム (Domain Name System、DNS) は、論理ホスト名とクラスタを関連付けるために使用されます。

• HAStoragePlus リソースを持つ

  HAStoragePlus リソースは、複製リソースグループがスイッチオーバーまたはフェイルオーバーしたときに、デバイスグループをフェイルオーバーします。Oracle Solaris Cluster ソフトウェアはまた、デバイスグループがスイッチオーバーしたときに、複製リソースグループをフェイルオーバーします。このように複製リソースグループとデバイスグループは常に結び付き、同じノードから制御されます。

  HAStoragePlus リソース内に次の拡張プロパティを定義する必要があります。

  • GlobalDevicePaths。 この拡張プロパティは、ボリュームが属するデバイスグループを定義します。

  • AffinityOn property = True。この拡張プロパティは、複製リソースグループがスイッチオーバーまたはフェイルオーバーしたときに、デバイスグループをスイッチオーバーまたはフェイルオーバーします。この機能はアフィニティースイッチオーバーと呼ばれます。

  • ZPoolsSearchDir.この拡張プロパティーは、ZFS ファイルシステムを使用するために必要です。

  HAStoragePlus についての詳細は、SUNW.HAStoragePlus(5) のマニュアルページを参照してください。

• 結び付いているデバイスグループに -stor-rg を付けた名前になる

  たとえば、devgrp-stor-rg などです。

• 主クラスタと二次クラスタでオンラインになる

アプリケーションリソースグループの構成

高可用性を実現するためには、アプリケーションはアプリケーションリソースグループのリソースとして管理される必要があります。アプリケーションリソースグループは、フェイルオーバーアプリケーションまたはスケーラブルアプリケーション向けに構成できます。

主クラスタ上に構成したアプリケーションリソースとアプリケーションリソースグループは、二次クラスタ上でも構成される必要があります。また、アプリケーションリソースがアクセスするデータは、二次クラスタに複製する必要があります。

この節では、次のアプリケーションリソースグループを構成するためのガイドラインを紹介します。

• 「フェイルオーバーアプリケーション向けのリソースグループの構成」

• 「スケーラブルアプリケーション向けのリソースグループの構成」

フェイルオーバーアプリケーション向けのリソースグループの構成

フェイルオーバーアプリケーションでは、1 つのアプリケーションが 1 度に 1 ノード上で動作します。ノードで障害が発生すると、アプリケーションは同じクラスタ内の別のノードにフェイルオーバーします。フェイルオーバーアプリケーション向けリソースグループは、以下の特徴を持っていなければなりません。

• アプリケーションリソースグループがスイッチオーバーまたはフェイルオーバーされた場合、HAStoragePlus リソースにデバイスグループをフェイルオーバーさせる

  デバイスグループは、複製リソースグループとアプリケーションリソースグループに結び付けられています。したがって、アプリケーションリソースグループがフェイルオーバーすると、デバイスグループと複製リソースグループもフェイルオーバーします。アプリケーションリソースグループ、複製リソースグループおよびデバイスグループは、同じノードによって制御されます。

  ただし、デバイスグループや複製リソースグループがフェイルオーバーしても、アプリケーションリソースグループはフェイルオーバーを行いません。

  • アプリケーションデータがグローバルマウントされている場合は、アプリケーションリソースグループに HAStoragePlus リソースを必ず入れなければならないわけではありませんが、入れることをお勧めします。

  • アプリケーションデータがローカルマウントされている場合は、アプリケーションリソースグループに HAStoragePlus リソースを必ず入れなければなりません。

    HAStoragePlus リソースがないと、アプリケーションリソースグループがフェイルオーバーしても、複製リソースグループとデバイスグループのフェイルオーバーは行われません。フェイルオーバーの後は、アプリケーションリソースグループ、複製リソースグループおよびデバイスグループは同じノードに制御されません。

  HAStoragePlus についての詳細は、SUNW.HAStoragePlus(5) のマニュアルページを参照してください。

• 主クラスタでオンライン、二次クラスタでオフラインとなる

  二次クラスタが主クラスタをテイクオーバーした場合は、二次クラスタ上のアプリケーションリソースグループをオンラインにします。

図 A-4 に、フェイルオーバーアプリケーションでのアプリケーションリソースグループと複製リソースグループの構成を示します。

図 A-4 フェイルオーバーアプリケーションでのリソースグループの構成

スケーラブルアプリケーション向けのリソースグループの構成

スケーラブルアプリケーションでは、アプリケーションは複数のノードで実行されて、1つの論理サービスを作成します。スケーラブルアプリケーションを実行しているノードで障害が発生しても、フェイルオーバーは起こりません。アプリケーションは別のノードで引き続き実行されます。

スケーラブルアプリケーションをアプリケーションリソースグループのリソースとして管理している場合は、アプリケーションリソースグループをデバイスグループと結び付ける必要はありません。したがって、アプリケーションリソースグループ向けに HAStoragePlus リソースを作成する必要はありません。

スケーラブルアプリケーション向けリソースグループは、以下の特徴を持っていなければなりません。

• 共有アドレスのリソースグループに依存する

  共有アドレスは、受信データを配信するためにスケーラブルアプリケーションを実行するノードで使用されます。

• 主クラスタでオンライン、二次クラスタでオフラインとなる

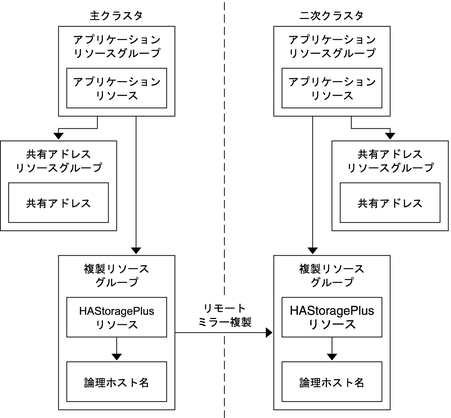

図 A-5 に、スケーラブルアプリケーションでのリソースグループの構成を示します。

図 A-5 スケーラブルアプリケーションでのリソースグループの構成

フェイルオーバーの管理のガイドライン

主クラスタで障害が発生した場合、できるだけ速やかにアプリケーションを二次クラスタにスイッチオーバーする必要があります。 二次クラスタがテイクオーバーできるようにするには、DNS を更新する必要があります。

DNS は、クライアントをアプリケーションの論理ホスト名に関連付けます。 フェイルオーバーの後、主クラスタへの DNS マッピングを削除し、二次クラスタへの DNS マッピングを作成します。図 A-6 に、DNS がどのようにクライアントをクラスタにマッピングするかを示します。

図 A-6 クライアントからクラスタへの DNS マッピング

DNS を更新するには、nsupdate コマンドを使用します。詳細は、nsupdate(1M) のマニュアルページを参照してください。フェイルオーバーの管理方法の例については、「フェイルオーバーの管理方法の例」を参照してください。

修復後は、 主クラスタをオンラインに戻せます。元の主クラスタにスイッチバックするには、次の手順を実行します。

1. 主クラスタと二次クラスタを同期させ、主ボリュームが最新のものであることを確認します。

2. クライアントが主クラスタのアプリケーションにアクセスできるように、DNS を更新します。

作業マップ: データ複製の構成例

表 A-1 に、Sun StorageTek Availability Suite ソフトウェアを使用して NFS アプリケーション向けにどのようにデータ複製を構成するかを示すこの例での作業を示します。

表 A-1 作業マップ: データ複製の構成例

クラスタの接続とインストール

図 A-7 に、構成例で使用するクラスタ構成を示します。構成例の二次クラスタにはノードが 1 つ含まれていますが、これ以外のクラスタ構成も使用できます。

図 A-7 クラスタ構成例

表 A-2 に、構成例で必要となるハードウェアとソフトウェアをまとめました。 Oracle Solaris OS、Oracle Solaris Cluster ソフトウェア、ボリューム管理ソフトウェアは、Sun StorageTek Availability Suite ソフトウェアとパッチをインストールする前にクラスタノードにインストールしてください。

表 A-2 必要なハードウェアとソフトウェア

デバイスグループとリソースグループの構成例

この節では、NFS アプリケーション向けにディスクデバイスグループとリソースグループをどのように構成するかを説明します。追加情報については、「複製リソースグループの構成」および「アプリケーションリソースグループの構成」を参照してください。

ここでは、次の手順について説明します。

• 「主クラスタでデバイスグループを構成する」

• 「二次クラスタでデバイスグループを構成する」

• 「主クラスタのファイルシステムを NFS アプリケーション向けに構成する」

• 「二次クラスタのファイルシステムを NFS アプリケーション向けに構成する」

• 「主クラスタで複製リソースグループを作成する」

• 「二次クラスタで複製リソースグループを作成する」

• 「主クラスタで NFS アプリケーションリソースグループを作成する」

• 「二次クラスタで NFS アプリケーションリソースグループを作成する」

• 「複製が正しく構成されていることを確認する」

構成例のために作成されたグループとリソースの名前を次の表に示します。

表 A-3 構成例内のグループとリソースのまとめ

devgrp-stor-rg 以外のグループとリソースの名前は一例で、必要に応じて変更可能です。複製リソースグループは、devicegroupname-stor-rg というフォーマットでなければなりません。

この構成例では VxVM ソフトウェアを使用しています。Solaris ボリュームマネージャー ソフトウェアについては、『Oracle Solaris Cluster ソフトウェアのインストール』の第 4 章「Solaris ボリュームマネージャー ソフトウェアの構成」を参照してください。

デバイスグループで作成済みのボリュームを下図に示します。

図 A-8 デバイスグループのボリューム
