電源を投入する方法
注 - システムの電源を投入する前に、Chapter 3, Operating Protocol Mode Configurationで Universal HBA の動作プロトコルモードを変更する方法を参照してください。構成のエラーが発生する可能性を避けるには、システムの電源を投入する前に、Chapter 3, Operating Protocol Mode Configurationの手順を実行することが重要です。
Universal HBA を取り付ける前にシステムの電源を切断した場合は、次のように電源を投入します。
- Universal HBA がシステムにしっかりと取り付けられていることを確認します。
- 適切なデータケーブルが接続されていることを確認します。
- 使用しているシステムの設置マニュアルまたはサービスマニュアルを参照して、システムの電源投入方法を確認します。
- Table 2–2 (10 Gb FCoE) またはTable 2–3 (16 Gb、8 Gb、または 4 Gb FC) で示したように発光ダイオード (LED) のステータスを見て、Universal HBA が動作していることを確認します。
Figure 2–5 に示すように、Universal HBA の固定部品の開口部から、緑色の LED を確認できます。

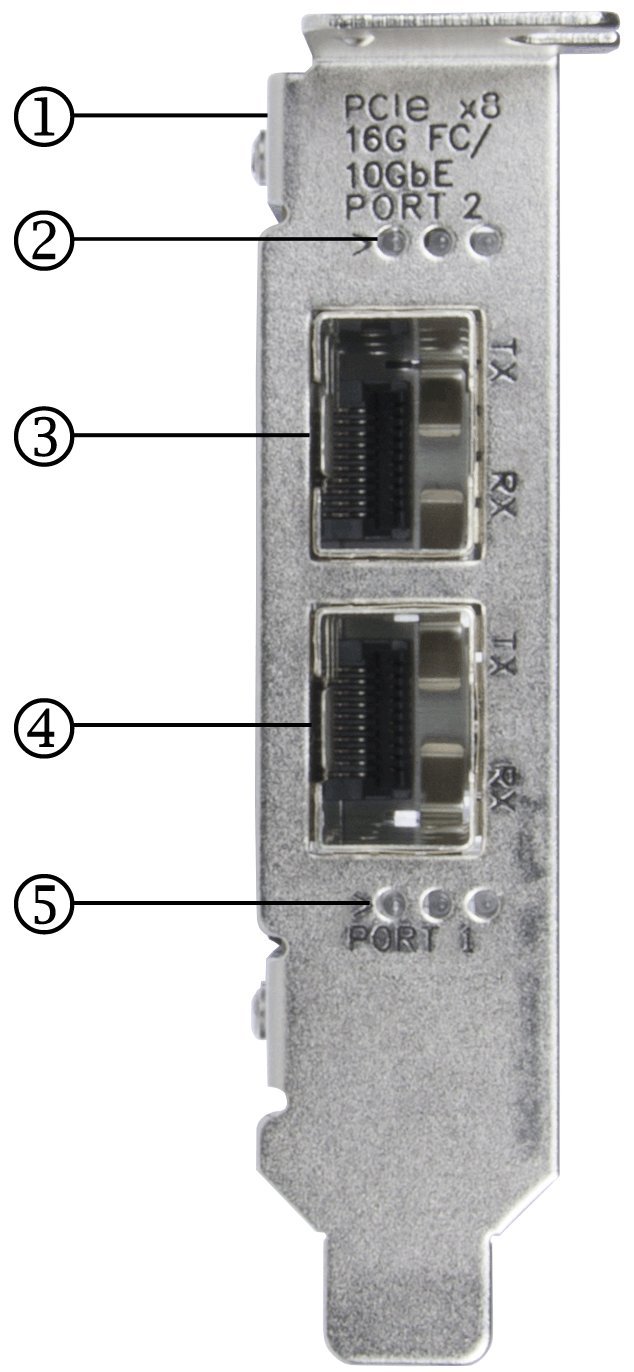

図 2-5 Universal Host Bus Adapter の LED
図の説明
1 ロープロファイルの固定部品 (標準)
2ポート 2 LED (詳細は、Table 2–2 およびTable 2–3 を参照)
3ポート 2 LC コネクタ
4ポート 1 LC コネクタ
