Sun Storage 16 Gb Fibre Channel PCIe Universal Host Bus Adapter、QLogic 設置ガイド

印刷ビューの終了

更新: 2015 年 7 月



UEFI 設定メニューを使用して動作プロトコルモードを確認および変更する方法

この手順では、x86 システムで UEFI ユーティリティーを使用して、Universal HBA の動作プロトコルモードを確認および変更する方法について説明します。

  1. システムから UEFI 設定メニューに入ります。
  2. Figure 3–6 に示すように、「UEFI Driver Control」タブを選択します。

    図 3-6  UEFI 設定の「UEFI Driver Control」タブ (ファイバチャネル)


    image:UEFI 設定ユーティリティーの「UEFI Driver Control」タブを示した図。
  3. 画面の左側で Universal HBA を選択します。
  4. Figure 3–7 に示すように、「Advanced Settings」を選択します。

    図 3-7  「Advanced Settings」の選択


    image:UEFI 設定ユーティリティーの「Advanced Settings」画面を示した図。
  5. Figure 3–8 に示すように、「Adapter Personality」(動作プロトコルモード) を選択し、必要に応じてモード (FC または CNA) を選択します。

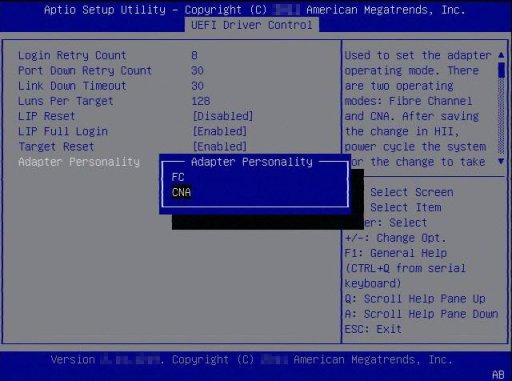

    図 3-8  パーソナリティー (動作プロトコルモード) の選択


    image:UEFI 設定ユーティリティーから HBA のパーソナリティーを選択する方法を示した図。
  6. 「Save and Reset」を使用して UEFI メニューを終了します。
