Exemples de configuration de ce service de données

Langue :

La section suivante explique comment configurer les ressources et les groupes de ressources pour les combinaisons standard de plans de gestion du stockage sur la plate-forme SPARC, pour le cluster global ou un cluster de zones.

Exemples de configuration de Prise en charge d'Oracle RAC dans le cluster global
Exemples de configuration de Prise en charge d'Oracle RAC dans un cluster de zones

Exemples de configuration de Prise en charge d'Oracle RAC dans le cluster global

Figure A-1 Configuration de Prise en charge d'Oracle RAC avec Solaris Volume Manager pour Sun Cluster

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un gestionnaire de volumes

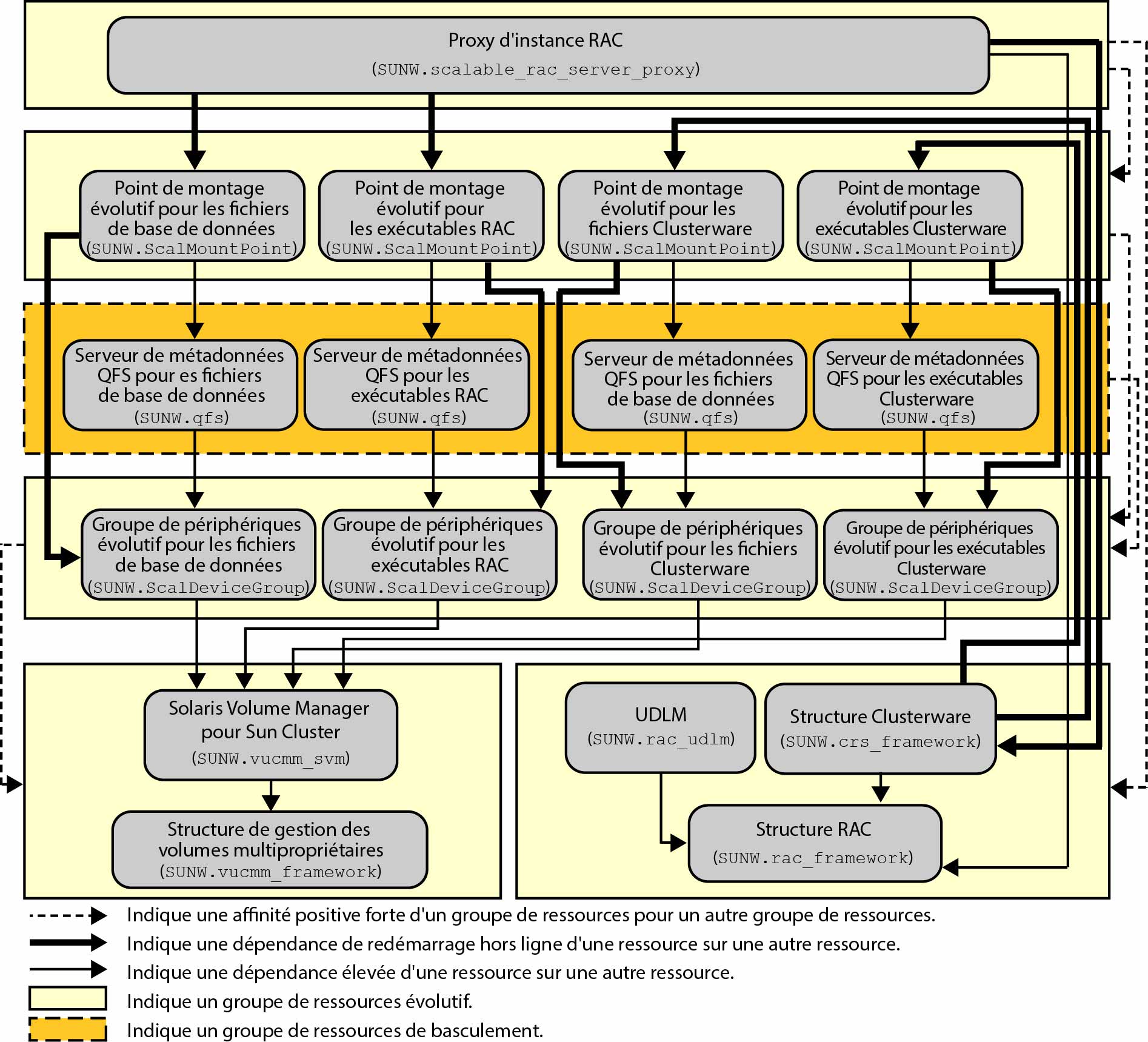

Figure A-2 Configuration de Prise en charge d'Oracle RAC avec Solaris Volume Manager pour Sun Cluster et le Système de fichiers partagés Sun QFS

image:Diagramme présentant la configuration de Prise en charge d'Oracle RAC avec un système de fichiers et un gestionnaire de volumes

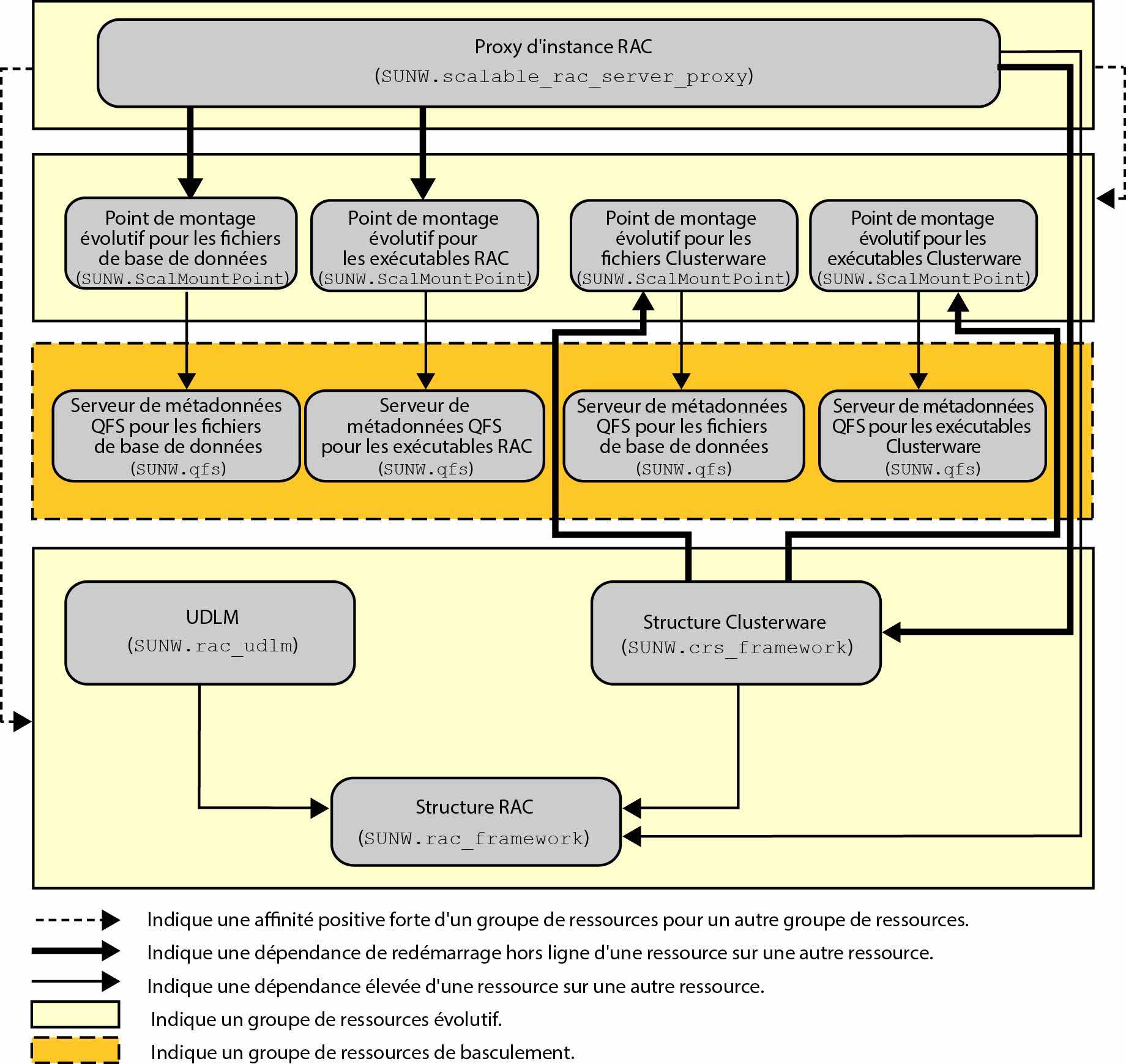

Figure A-3 Configuration de Prise en charge d'Oracle RAC avec Système de fichiers partagé Sun QFS et du matériel RAID

image:Diagramme présentant la configuration de Prise en charge d'Oracle RAC avec un système de fichiers

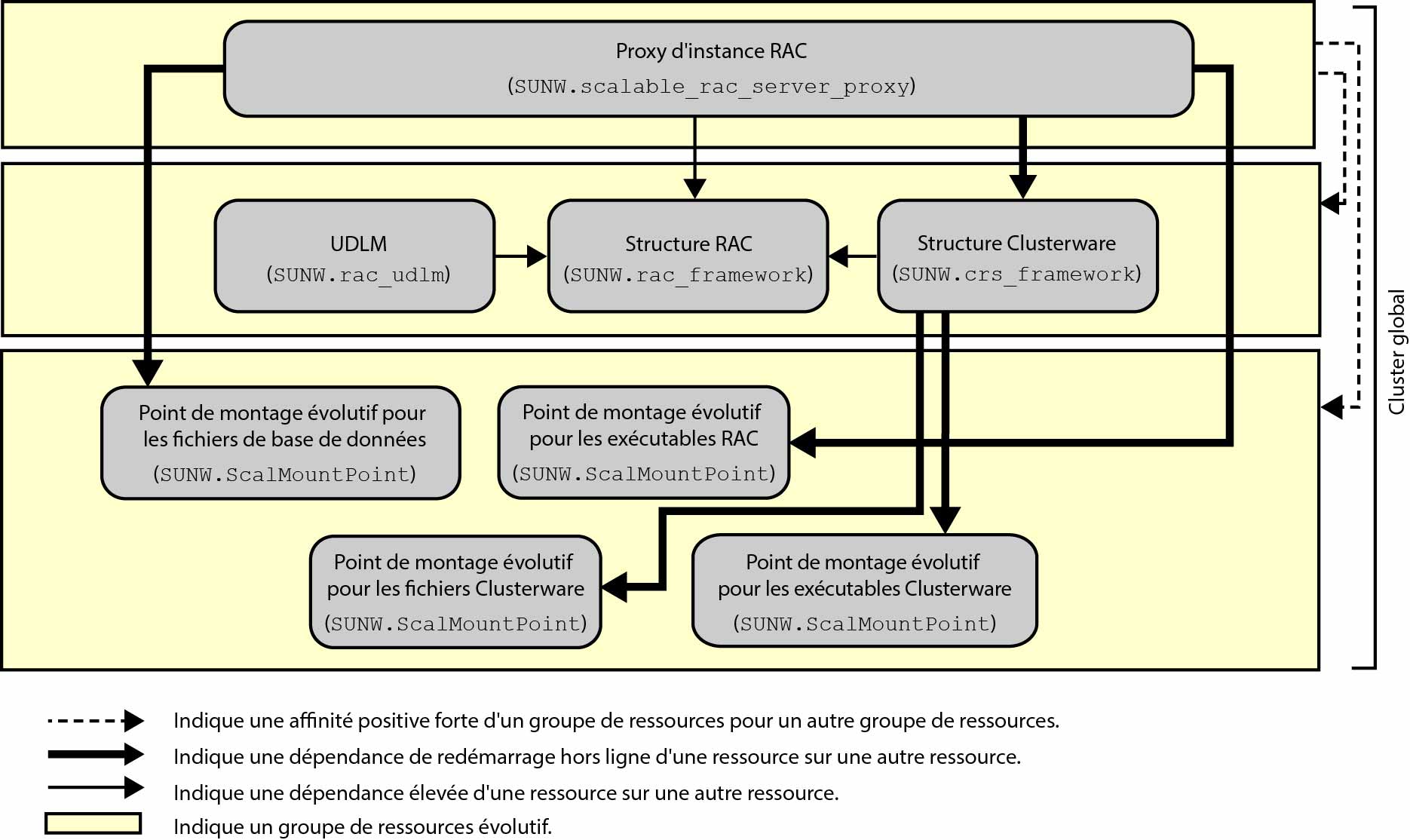

Figure A-4 Configuration de Prise en charge d'Oracle RAC avec un périphérique NAS

image:Diagramme présentant un périphérique NAS dans un cluster global

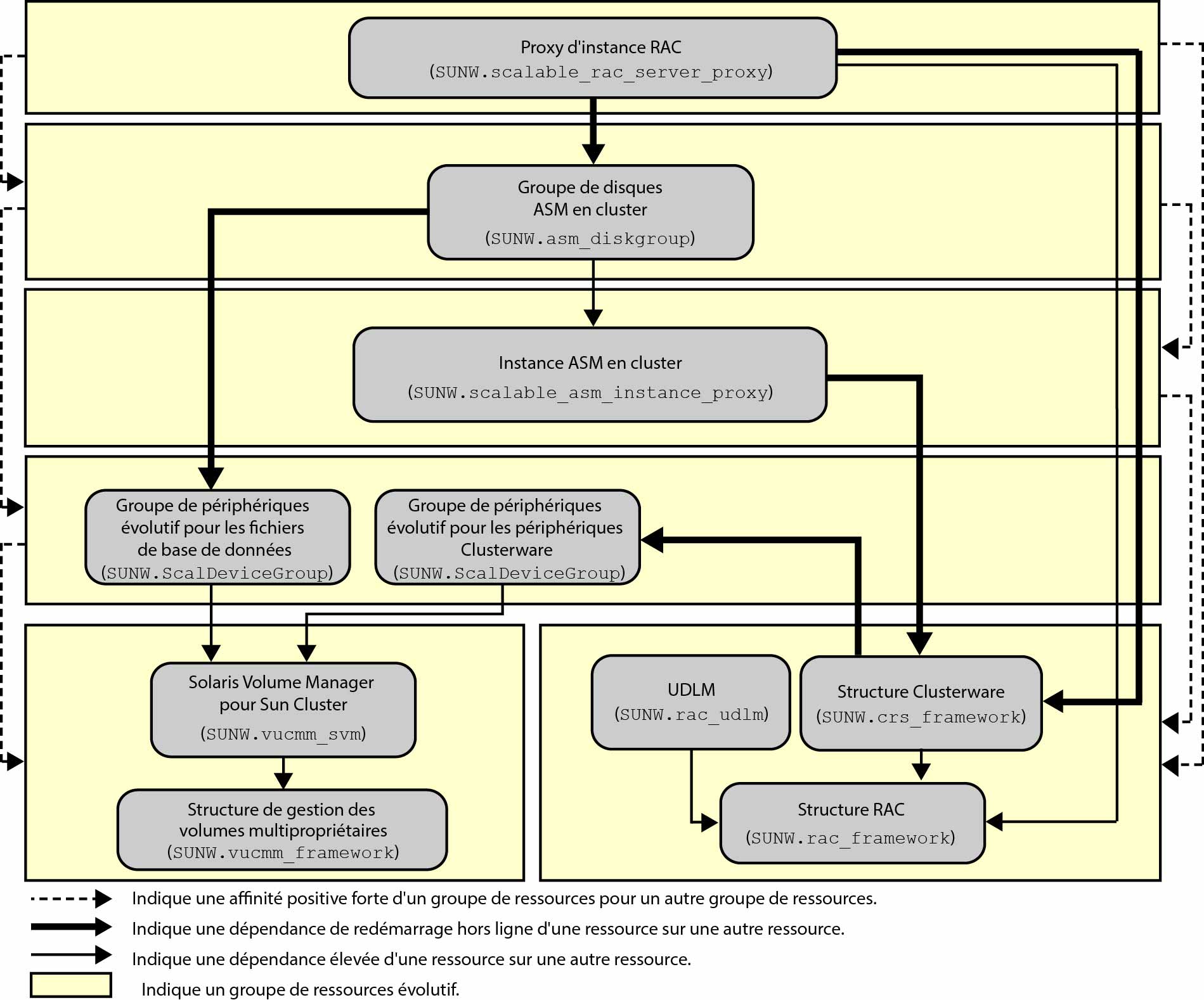

Figure A-5 Configuration de Prise en charge d'Oracle RAC avec Oracle ASM et Solaris Volume Manager pour Sun Cluster

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un gestionnaire de volumes et la gestion du stockage

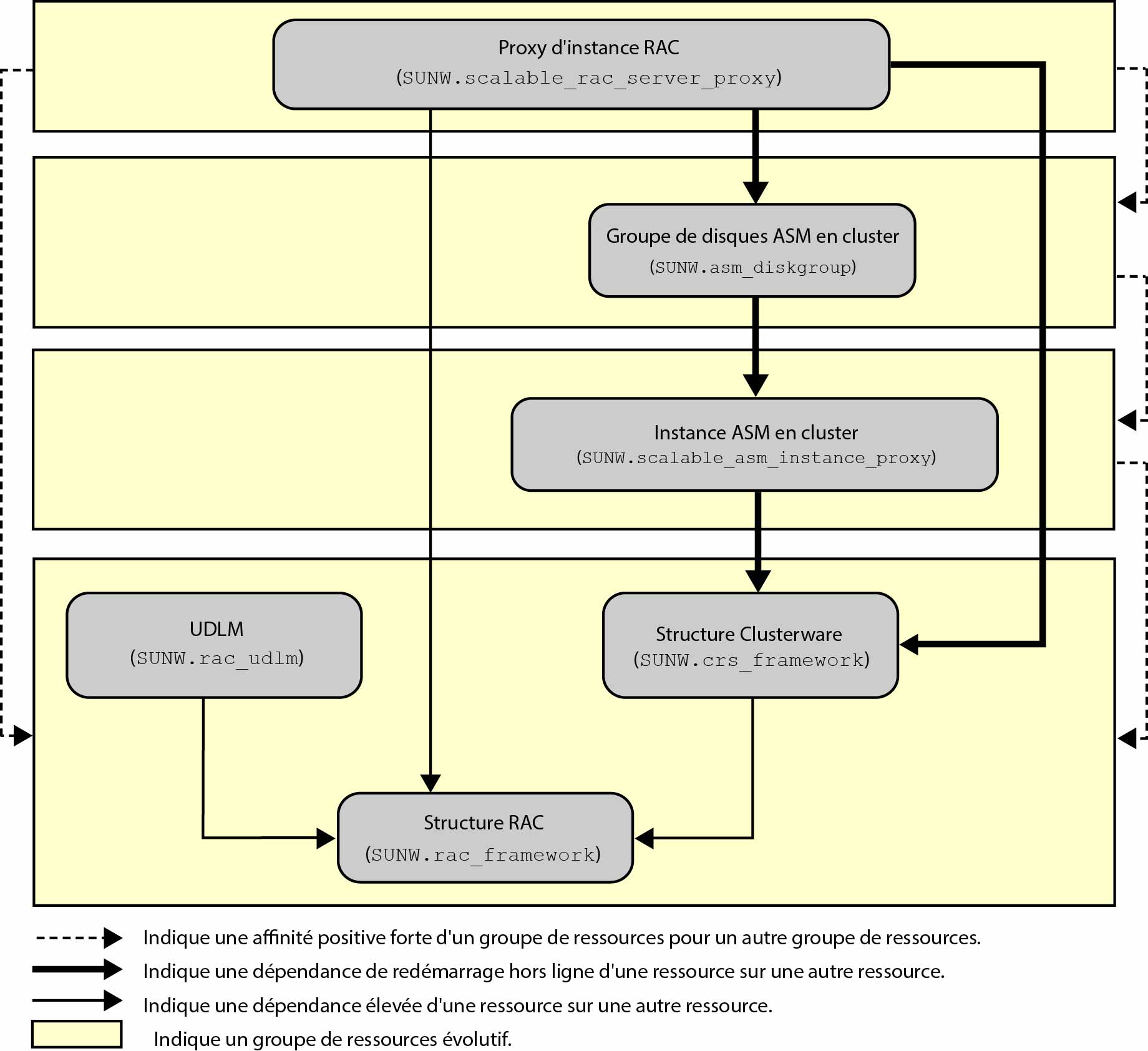

Figure A-6 Configuration de Prise en charge d'Oracle RAC avec Oracle ASM et du matériel RAID

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec la gestion du stockage

Exemples de configuration de Prise en charge d'Oracle RAC dans un cluster de zones

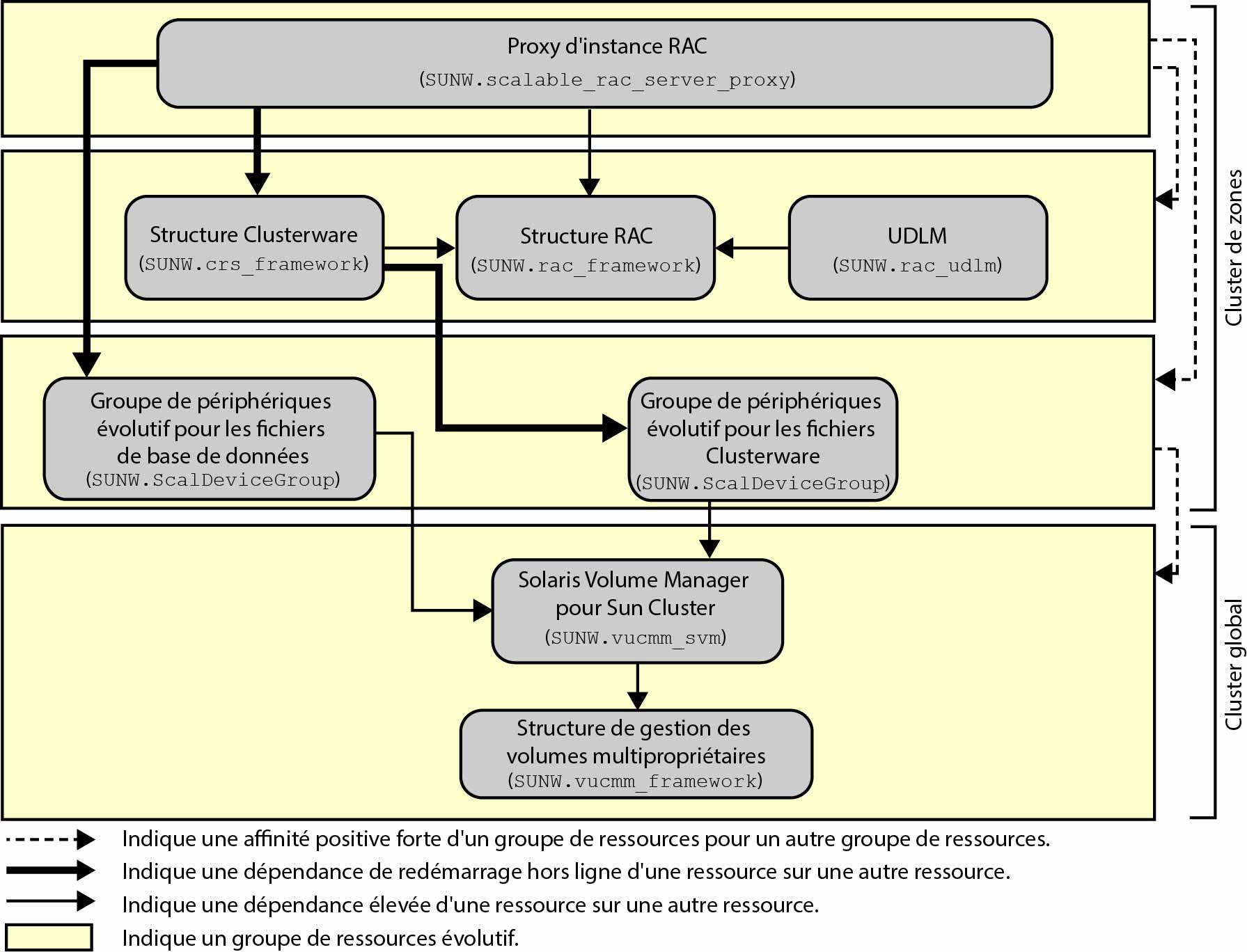

Figure A-7 Configuration de Prise en charge d'Oracle RAC avec Solaris Volume Manager pour Sun Cluster dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un gestionnaire de volumes dans un cluster de zones

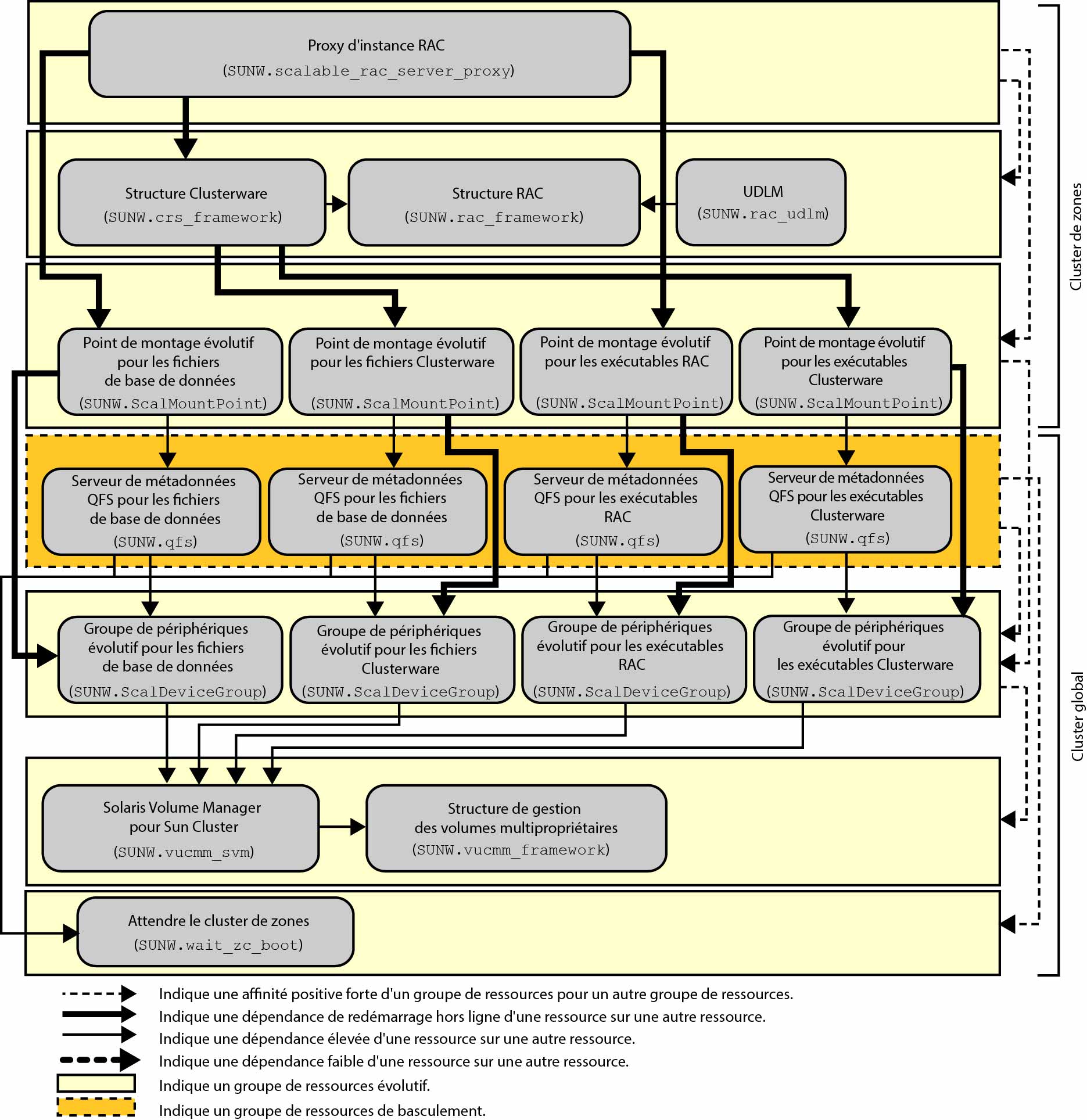

Figure A-8 Configuration de Prise en charge d'Oracle RAC avec Solaris Volume Manager pour Sun Cluster et un Système de fichiers partagés Sun QFS dans un Cluster de zones

image:Diagramme présentant la configuration de Prise en charge d'Oracle RAC avec un système de fichiers et un gestionnaire de volumes dans un cluster de zones

Figure A-9 Configuration de Prise en charge d'Oracle RAC avec Système de fichiers partagé Sun QFS et du matériel RAID dans un cluster de zones

image:Diagramme présentant la configuration de Prise en charge d'Oracle RAC avec un système de fichiers dans un cluster de zones

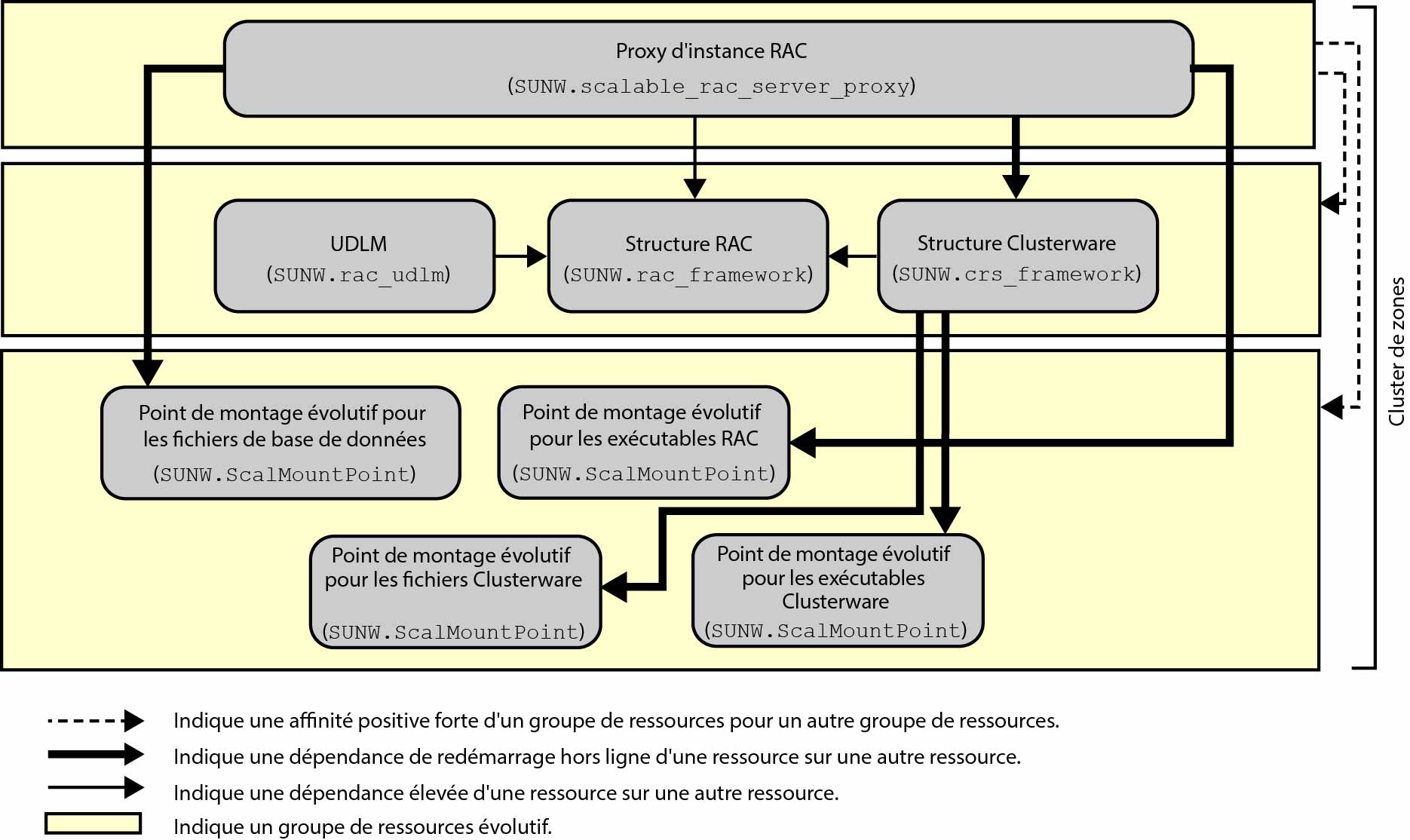

Figure A-10 Configuration de Prise en charge d'Oracle RAC avec un périphérique NAS dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un périphérique NAS dans un cluster de zones

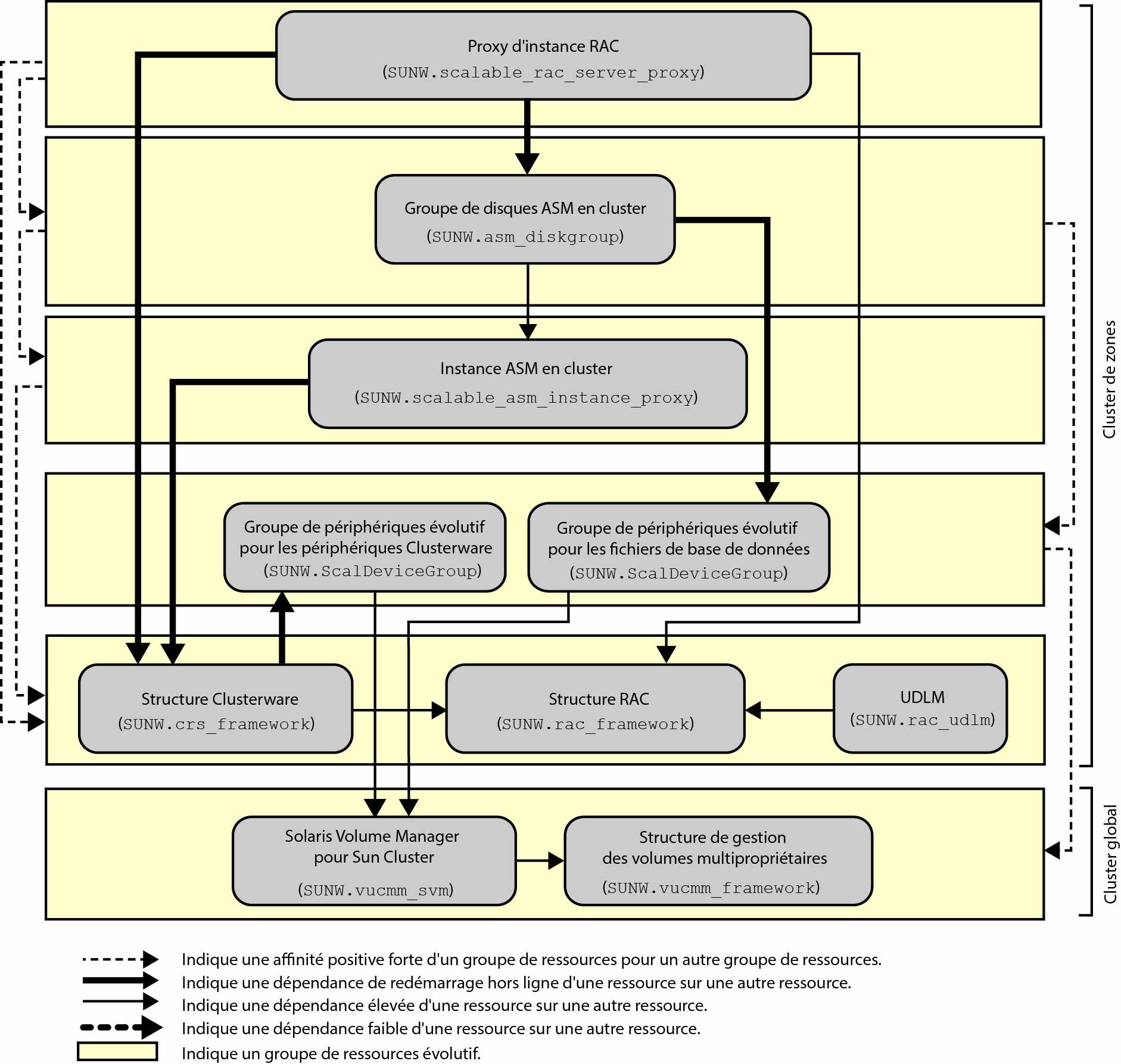

Figure A-11 Configuration de Prise en charge d'Oracle RAC avec Oracle ASM et Solaris Volume Manager pour Sun Cluster dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec un gestionnaire de volumes et la gestion du stockage dans un cluster de zones

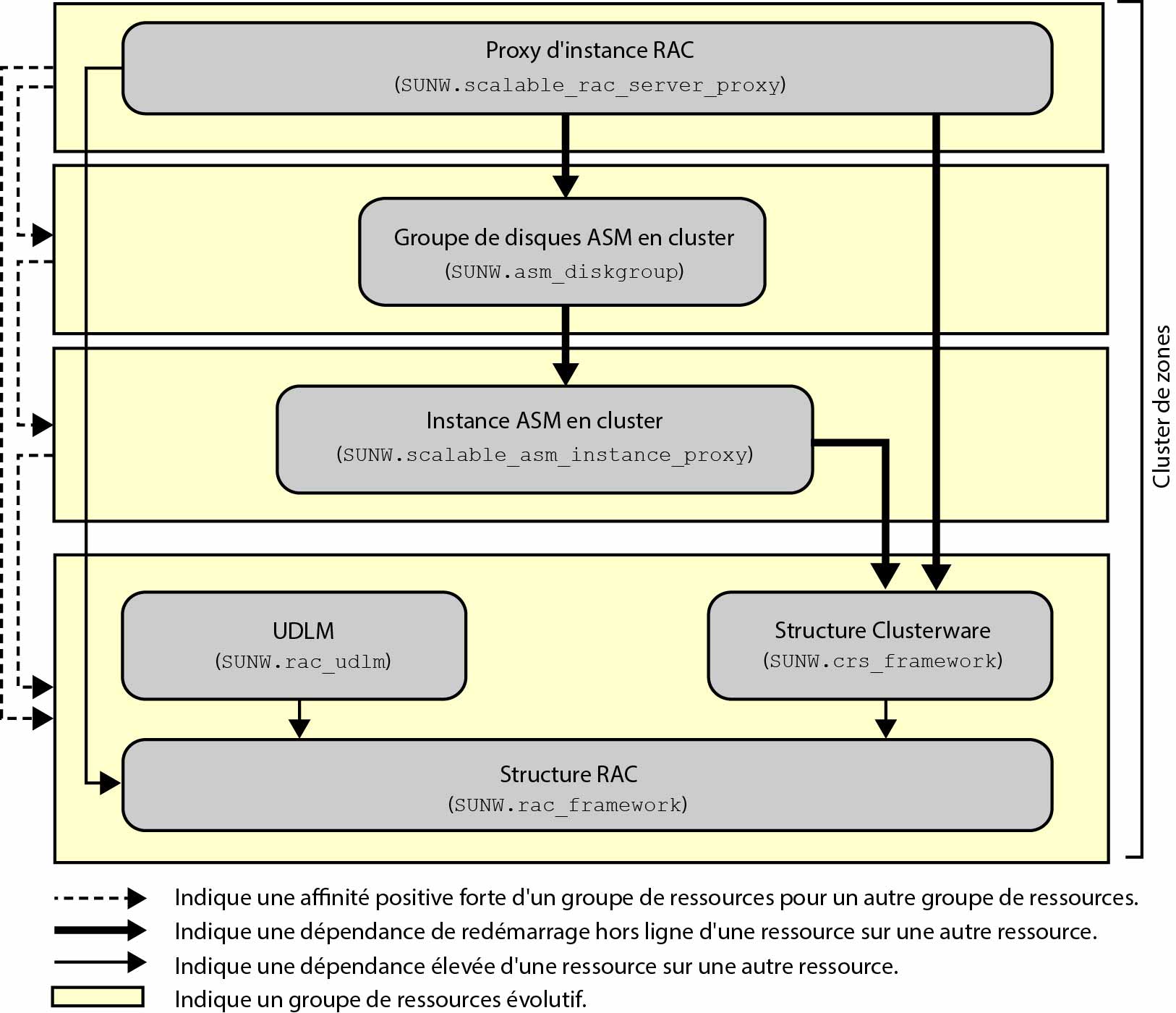

Figure A-12 Configuration de Prise en charge d'Oracle RAC avec Oracle ASM et du matériel RAID dans un cluster de zones

image:Diagramme indiquant la configuration de Prise en charge d'Oracle RAC avec la gestion du stockage dans un cluster de zones
