Sun ZFS Storage 7120 は、Intel Xeon プロセッサを搭載した、エンタープライズクラスのラックマウント型 2 ソケット x64 システムです。高いパフォーマンスと、4 つの PCIe スロットおよび 18 個の DIMM スロットによる拡張性を、コンパクトな 2U の設置面積に詰め込みました。最新のコンポーネントの仕様については、http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html を参照してください。
Sun ZFS Storage 7120 を使用した FC SAN ブートソリューションの詳細については、http://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.html にある Oracle Sun ZFS Storage Appliance を使用した FC SAN ブートの実装に関するホワイトペーパーを参照してください。
7120 は、ディスクシェルフの拡張、書き込みフラッシュの高速化を実現する内蔵 SAS-2 HBA、11 x 300G バイト 15K、600G バイト 15K、1T バイト 7.2K、2T バイト 7.2K、または 3T バイト 7.2K のハードドライブストレージで構成されるスタンドアロンのコントローラです。SAS-2 ストレージファブリックによって、ターゲット数の増加、帯域幅の増大、信頼性の向上、および規模の拡大を実現します。
2U シャーシフォームファクタの寸法は次のとおりです。
|

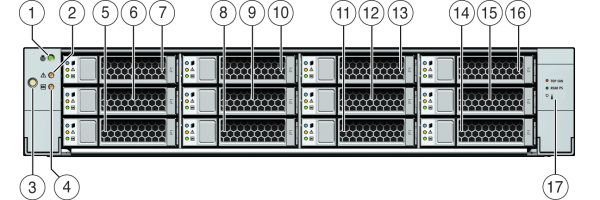

次の図と番号はフロントパネルとドライブ位置を示しています。 Logzilla 3.5 インチの SSD はスロット 3 に装着されますが、内蔵 Sun Aura フラッシュ HBA Logzilla で構成されたコントローラではサポートされていません。
Figure 1-25 7120 コントローラのフロントパネル
| |||||||||||||||||||||

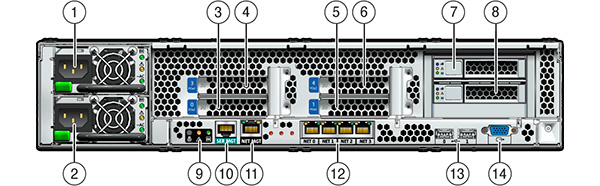

次の図と番号は背面パネルを示しています。
Figure 1-26 7120 コントローラの背面パネル
| |||||||||||||||||
シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。
Figure 1-27 シリアル管理ポート
ネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、SP コンソールへの代替の端末インタフェースを提供します。
Figure 1-28 ネットワーク管理ポート
マザーボードには、10/100/1000Mbps で動作する 4 つの RJ-45 ギガビット Ethernet ポート (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。
|
