コントローラの概要

ZS3-2 コントローラは、Intel Xeon プロセッサを搭載した、エンタープライズクラスのラックマウント型 x86 システムです。コンパクトな 2U の設置面積で、高いパフォーマンスと、PCIe スロットおよび 16 個の DIMM スロットによる拡張性を提供します。

CPU
メモリー
Readzilla
ブートドライブ
PCIe スロット
HBA
2x8 コア、2.1GHz
256G バイト 16x16G バイト
512G バイト 16x32G バイト
1-4 1.6T バイト SAS-2 SSD
2x2.5 インチ 900G バイト SAS-2
2 つ専用、4 つ使用可能
4 ポート (4x4) SAS-2 6Gb/s (外部)

最新のコンポーネントの仕様については、http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html を参照してください。

フロントパネル

ZS3-2 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

Figure 1-2  ZS3-2 コントローラのフロントパネル

image:ZS3-2 コントローラの前面ビューを示す図

ドライブスロット 0 および 1 には 2 台のミラー化された 900GB SAS-2 ブートドライブがあります。最大 4 台の 1.6TB フラッシュ読み取り最適化 (Readzilla) ソリッドステートドライブ (SSD) が、スロット 2 から 5 まで順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

図の説明
1 ロケータ LED/ボタン (白色)
5 サービスプロセッサ OK LED (緑色)
2 保守アクション要求 LED (オレンジ色)
6 ファン/CPU/メモリー保守要求 LED
3 電源 OK LED (緑色)
7 USB 2.0 ポート
4 電源ボタン

注 -  ファン/CPU/メモリー保守要求 LED の下にある LED は、現在使用されていません。

背面パネル

ZS3-2 コントローラの PCIe スロットおよび背面パネルコンポーネントを次の図に示します。

Figure 1-3  ZS3-2 コントローラの背面パネル

image:ZS3-2 コントローラの背面のコンポーネントを示す図
図の説明
1 SAS-2 HBA (スロット 1)
7 AC 電源装置 PS1 (上)、PS0 (下)
13 アラームポート、DB-15 コネクタ
2 4x4 SAS-2 HBA (スロット 2)
8 システムステータス LED
14-16 クラスタ I/O ポート
3 PCIe スロット 3
9 USB 2.0 ポート
17 10 ギガビット Ethernet ポート
4 PCIe スロット 4
10 SP 15 ピン VGA ビデオポート
18 シャーシアースポスト
5 PCIe スロット 5
11 シリアル管理ポート
6 PCIe スロット 6
12 ネットワーク管理ポート

注 -  3 つのクラスタ I/O ポート (0、1、および GigE) は、クラスタ相互接続のみに予約されています。
4x4 SAS-2 HBA

ZS3-2 の PCIe スロット 2 に取り付けられている 4x4 SAS-2 HBA は外部 DE2 および Sun Disk Shelf への接続を提供します。HBA ポートは、下に示すように、左から右に 0 - 3 と番号付けされています。

Figure 1-4  4x4 SAS-2 HBA ポート番号

image:HBA 上のポート番号 0 - 3 を示す図

追加の 4x4 SAS-2 HBA を搭載するコントローラのスロット配置については、PCIe オプションを参照してください。

シリアル管理ポート

シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、サービスプロセッサ (SP) コンソールへの端末接続を提供します。

Figure 1-5  シリアル管理ポート

image:シリアル管理ポートを示す図
ネットワーク管理ポート

ネットワーク管理コネクタ (NET MGT) は RJ-45 ポートで、SP コンソールへの代替の端末インタフェースを提供します。

Figure 1-6   ネットワーク管理ポート

image:ネットワーク管理ポートを示す図
Ethernet ポート

ZS3-2 には、背面パネルの左から右に、NET 3、NET 2、NET 1、および NET 0 のラベルの付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。ポートは 100M ビット/秒、1000M ビット/秒、または 10G ビット/秒で動作します。これらのポートを使用して、アプライアンスをネットワークに接続します。

Figure 1-7  Ethernet ポート

image:4 つの Ethernet ポートとラベルを示す図

各 NET ポートの上にある LED は、この表に示されているように、ポートごとに、左側がリンク/動作状態インジケータ、右側が速度インジケータです。

接続タイプ
EEE の用語
速度 LED の色
転送速度
ファスト Ethernet
100BASE-TX
オフ
100M ビット/秒
ギガビット Ethernet
1000BASE-T
オレンジ色
1,000M ビット/秒
10 ギガビット Ethernet
10GBASE-T
10000M ビット/秒
クラスタ I/O ポート

2 つのクラスタシリアルポート (0 と 1) および 1 つの Ethernet ポートが、2 つのコントローラ間の通信を提供して、クラスタ構成が形成されます。クラスタを形成するためのケーブルの接続方法については、Node Cabling in Oracle ZFS Storage Appliance Administration Guideのトピックを参照してください。

Figure 1-8  クラスタ I/O ポート: シリアル 0、シリアル 1、および Ethernet

image:3 つのクラスタ入出力ポートを示す図

Caution

注意  -  RJ-45 ケーブルをクラスタシリアルポート (0 と 1) から取り外す際、内部 RJ-45 レセプタクルを損傷しないよう特に注意してください。RJ-45 ケーブルをクラスタシリアルポートから正しく取り外すには、次の手順を使用します。


RJ-45 ケーブルの取り外し

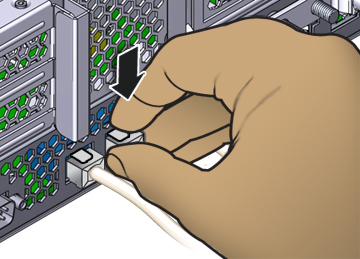

  1. 人差し指を使って、RJ-45 リリース爪を完全に押し下げます。爪がポートから完全に外れていることを確認してください。
    image:ケーブルをクラスタシリアルポートから取り外す正しい方法を示す図

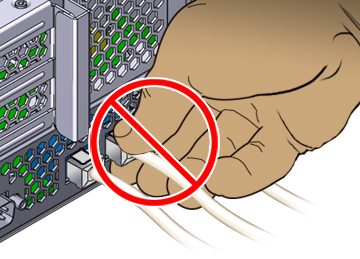

  2. 親指と中指を使って、わずかに下方向に力を加えながら、プラグをポートから引き抜きます。次に示すように、プラグを上方向に引いたり、プラグの下にあるリリース爪を指でつまんだりしないでください
    image:ケーブルをつかむ間違った方法を示す図
