7320 の交換可能コンポーネント

7320 システムの交換可能な配電、ディスク、およびファンモジュールコンポーネントのすべてのリストを示します。電源、ディスク、およびファンモジュールは、ストレージコントローラに対してホットプラグ可能です。

パーツ番号
説明
FRU/CRU
F300-2233-02
RoHS 760W 電源
CRU
F541-2075-04
バスバー電源、1U
FRU
F542-0184-01
DR、3Gb SATA
CRU
F542-0330-01
2.5 インチ 512GB ReadZilla SSD
CRU
F541-276-01
ASSY、FAN モジュール
CRU
F541-4274-02
ファンボード (1U)
FRU

7320 PCIe カードおよびライザー

次に、 7320 システムの交換可能な PCIe カードの全一覧を示します。

パーツ番号
説明
FRU/CRU
F371-4325-01
8Gb FC HBA (PCIe)
CRU
F375-3609-02
PCA、SAS 6GBS 8 ポート (PCIe)
CRU
F375-3606-03
デュアルポート (x4) IB HCA (PCIe)
CRU
F375-3696-01
デュアルポート CX2 4XQDR (PCIe)
CRU
F375-3617-01
2X10GbE SFP+、X8 (PCIe)
CRU
F375-3481-01
NIC カード Quad ポート 1GigE Cu (PCIe)
CRU
F511-1496-04
Sun Fishworks クラスタコントローラ 200 (PCIe)
FRU

7320 の背面パネル

次の図は、 7320 ストレージコントローラの背面パネルです。Sun 375-3609 はスロット 2 に属し、ほかのスロットに設置できず、オプションとして別のスロットが提供されていません。

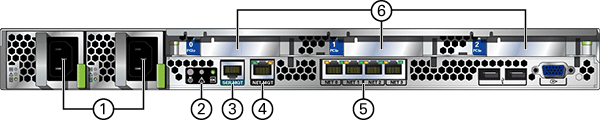

Figure 1-40  7320 コントローラの背面パネル

image:コントローラの前面にあるコンポーネントを示す図
図の説明
1 電源装置
4 ネットワーク管理ポート
2 SC サマリーステータス LED
5 Ethernet ポート
3 シリアル管理ポート
6 PCIe スロット
