ディスクシェルフの概要

Oracle ディスクシェルフは、ストレージの拡張に使用できる高可用性 Serial Attached SCSI (SAS) デバイスです。主要コンポーネントとして、ドライブ、コントローラやほかのディスクシェルフに接続するための I/O モジュール ( IOM) ボードまたは SAS インタフェースモジュール (SIM) ボード、ファンモジュール付きのデュアル負荷分散型電源装置などがあり、これらはすべてホットスワップ可能です。これにより、単一障害点なしの耐障害環境が実現されます。コンポーネントステータスは、ディスクシェルフのライトによって、または BUI の「保守」 > 「ハードウェア」画面に示されます。

ディスクシェルフコンポーネントの交換に関する手順については、Oracle ZFS Storage Appliance 顧客サービスマニュアル のディスクシェルフの保守手順を参照してください。

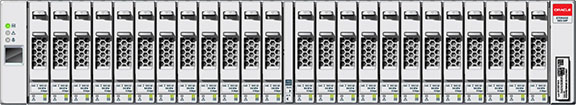

Figure 1-53  Oracle Storage Drive Enclosure DE2-24P

image:DE2-24P ドライブ格納装置の前面ビューを示す図

Oracle Storage Drive Enclosure DE2-24P は、2.5 インチの SAS-2 ドライブを 24 台収容できる 2U シャーシです。高パフォーマンスの HDD は信頼できるストレージを、SSD は書き込み操作の高速化を実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

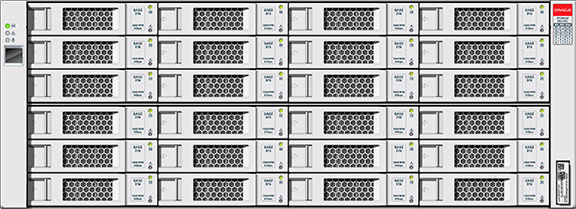

Figure 1-54  Oracle Storage Drive Enclosure DE2-24C

image:DE2-24C ドライブ格納装置の前面ビューを示す図

Oracle Storage Drive Enclosure DE2-24C は、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な I/O モジュール (IOM) とファンモジュール付きデュアル電源装置を備えています。

Figure 1-55  Sun Disk Shelf 24x3.5 インチ SAS-2

image:4 つのラックユニットの Sun Disk Shelf の前面ビューを示す図

Sun Disk Shelf は、3.5 インチの SAS-2 ドライブを 24 台収容できる 4U シャーシです。SSD は書き込み操作の高速化を実現し、大容量の HDD は信頼できるストレージを実現します。このディスクシェルフは、デュアルの冗長な SAS インタフェースモジュール (SIM) ボードとファンモジュール付きデュアル電源装置を備えています。

SAS-2

SAS-2 (Serial Attached SCSI 2.0) ストレージファブリックでは、従来よりも多くのターゲット、広い帯域幅、高い信頼性、および大きい規模がサポートされます。規模と信頼性の向上は、システムによっては 36 台ものシェルフにデイジーチェーン接続できる SAS-2 ディスク (合計で 864 台のディスク) によって実現されています。さらに、標準チップセットが搭載された Sun Storage 7000 シリーズ向けに高パフォーマンスの SAS-2 HBA を設計することにより、高密度のターゲットデバイス (1024 ターゲットに接続可能) をサポートしています。

このファブリックでは、シェルフ全体をプールに割り当てることをお勧めします。これにより、単一障害点なしの構成および最大数のデバイス間でのストライピングの利点が得られます。

次のシェルフは SAS-2 ディスクを実装します。

フロントパネル

フロントパネルは、ドライブとインジケータライトから成ります。

ドライブの位置

次の図にドライブの位置を示します。

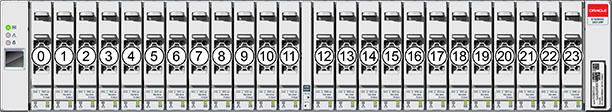

Figure 1-56  Oracle Storage Drive Enclosure DE2-24P のドライブの位置

image:DE2-24P ドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。

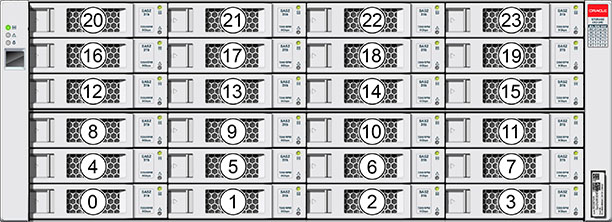

Figure 1-57  Oracle Storage Drive Enclosure DE2-24C および Sun Disk Shelf のドライブの位置

image:DE2-24C および Sun Disk Shelf のドライブ番号を示す図

1 台のディスクシェルフあたり最大で 4 基の Logzilla SSD がサポートされています。

Logzilla SSD は、スロット 20、21、22、23 の順に装着する必要があります。(Oracle Storage Drive Enclosure DE2-24C が表示され、両方のモデルを表す。)

フロントパネルインジケータ

次の図にフロントパネルインジケータを示します。

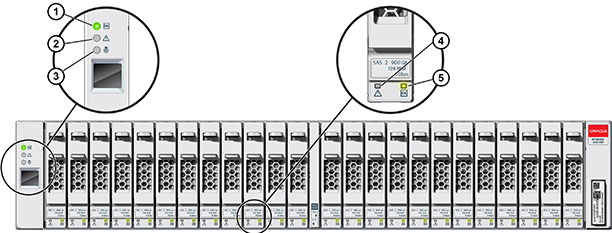

Figure 1-58  Oracle Storage Drive Enclosure DE2-24P のステータスインジケータ

image:ドライブ格納装置とドライブ LED を示す図
図の説明
1 システム電源インジケータ
4 ドライブ障害インジケータ
2 モジュール障害インジケータ
5 電源/アクティビティーインジケータ
3 位置特定インジケータ

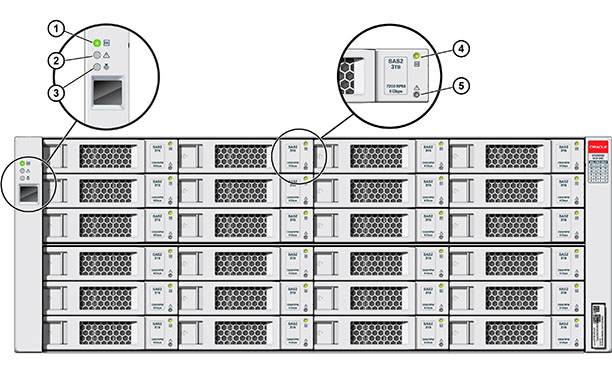

Figure 1-59  Oracle Storage Drive Enclosure DE2-24C のステータスインジケータ

image:DE2-24C ドライブ格納装置とドライブ LED を示す図
図の説明
1 システム電源インジケータ
4 電源/アクティビティーインジケータ
2 モジュール障害インジケータ
5 ドライブ障害インジケータ
3 位置特定インジケータ

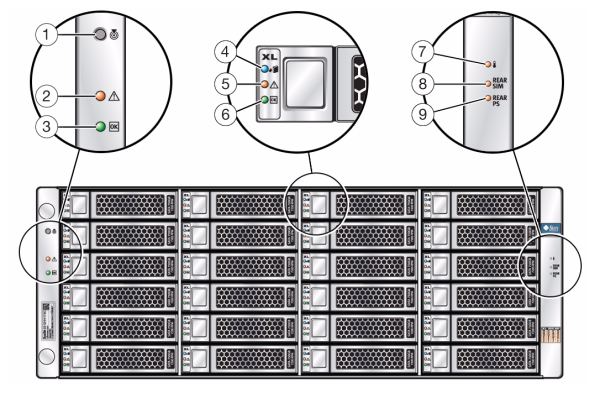

Figure 1-60  Sun Disk Shelf のステータスインジケータ

image:Sun Disk Shelf LED およびインジケータを示す図
図の説明
1 位置特定ボタンおよびインジケータ
4 ディスク取り外し準備完了インジケータ
7 加熱警告インジケータ
2 システム障害インジケータ
5 ディスク障害インジケータ
8 SIM ボード障害インジケータ
3 システム電源インジケータ
6 ディスクアクティビティーインジケータ
9 電源障害インジケータ

バックパネル

バックパネルは、電源装置、ファン、I/O モジュール ( IOM) または SAS インタフェースモジュール (SIM)、インジケータライトから構成されています。

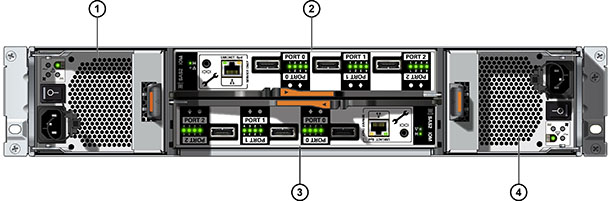

Figure 1-61  Oracle Storage Drive Enclosure DE2-24P のバックパネル

image:DEw-24P ドライブ格納装置のバックパネルを示す図
図の説明
1 電源装置 0 (ファンモジュールあり)
3 I/O モジュール 0
2 I/O モジュール 1
4 電源装置 1 (ファンモジュールあり)

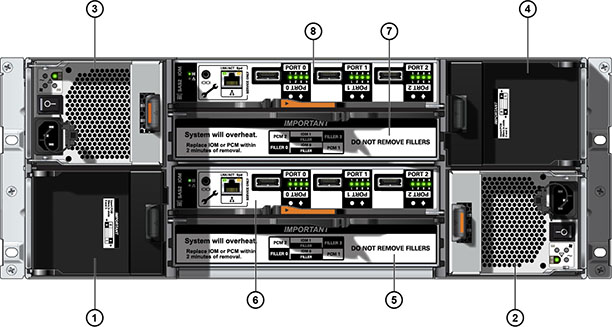

Figure 1-62  Oracle Storage Drive Enclosure DE2-24C のバックパネル

image:DE2-24C ドライブ格納装置のバックパネルを示す図
図の説明
1 電源装置フィラーパネル、スロット 0
4 電源装置フィラーパネル、スロット 3
7 I/O モジュールフィラーパネル
2 電源装置 1 (ファンモジュールあり)
5 I/O モジュールフィラーパネル
8 I/O モジュール 1
3 電源装置 2 (ファンモジュールあり)
6 I/O モジュール 0

注 -  電源装置とフィラーパネルは必ず正しいスロットに装着してください。

Figure 1-63  Sun Disk Shelf のバックパネル

image:Sun Disk Shelf のバックパネルを示す図
図の説明
1 組み込みファン付き電源モジュール。電源装置 0 が左、電源装置 1 が右です。
2 取り外し可能 SAS インタフェースモジュール (SIM) ボード。SIM 0 が左、SIM 1 が右です。
I/O モジュールインジケータ

次の各ディスクシェルフには I/O モジュール ( IOM) が搭載されています。

Figure 1-64  DE2 Drive Enclosure I/O モジュールのインジケータ

image:入出力モジュールインジケータを示す図
図の説明
1 障害/位置特定インジケータ
4 SAS-2 ポート 1
7 Oracle 保守専用
2 電源/OK インジケータ
5 SAS-2 ポート 2
8 Oracle 保守専用
3 SAS-2 ポート 0
6 ホストポートアクティビティーインジケータ
SIM ボードインジケータ

次のディスクシェルフには SIM ボードが搭載されています。

次の図に、Sun Disk Shelf の SIM ボードインジケータを示します。

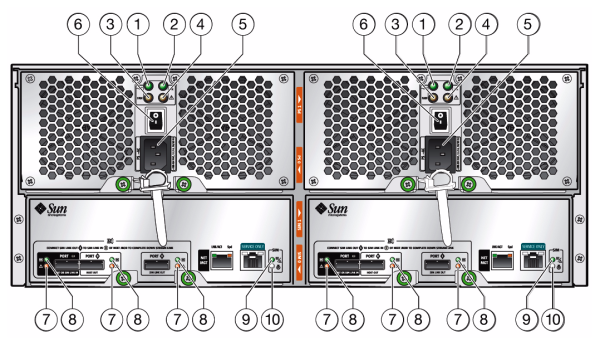

Figure 1-65  Sun Disk Shelf SIM ボードのインジケータ

image:Sun Disk Shelf の背面の SIM ボードインジケータを示す図
図の説明
1 AC 電源インジケータ
6 電源スイッチ
2 DC 電源インジケータ
7 ポート障害インジケータ
3 ファン障害インジケータ
8 ポート OK インジケータ
4 電源障害インジケータ
9 SIM ボード OK インジケータ (緑色)/SIM ボード障害インジケータ (オレンジ色)
5 汎用の電源コネクタ
10 SIM 位置特定インジケータ
電源装置インジケータ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

Figure 1-66  DE2 Drive Enclosure 電源インジケータ

image:ドライブ格納装置の背面の電源インジケータを示す図
図の説明
1 DC 電源障害インジケータ
6 汎用の電源入力コネクタ
2 ファン障害インジケータ
7 電源コードの結束帯
3 AC 電源障害インジケータ
4 電源ステータスインジケータ
5 電源オン/オフスイッチ

次の図に、各ディスクシェルフのファンモジュール付き電源装置インジケータを示します。

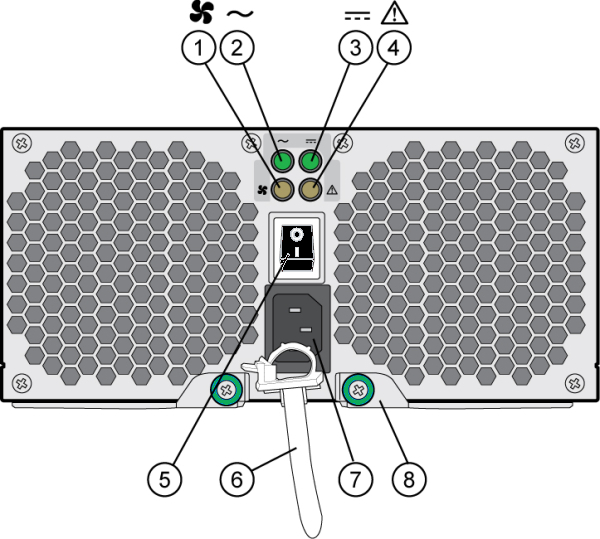

Figure 1-67  Sun Disk Shelf の電源およびファンモジュールインジケータ

image:ディスクシェルフの背面の電源およびファンモジュールインジケータを示す図
図の説明
1 冷却ファンステータスインジケータ
6 電源コードの結束帯
2 AC 電源ステータスインジケータ
7 汎用の電源入力コネクタ
3 DC 電源ステータスインジケータ
8 右取り出しアームおよび脱落防止機構付きねじ
4 電源ステータスインジケータ
5 電源オン/オフスイッチ

ディスクシェルフの構成

次の表は、サポートされている拡張ストレージシェルフのパーツ番号を示し、説明しています。

Oracle Storage Drive Enclosure DE2-24P
販売パーツ番号
説明
7103910
ドライブ格納装置 DE2-24P 基本シャーシ
7103911
300GB 10Krpm、SAS-2、2.5インチ HDD
7103912
900GB 10Krpm、SAS-2、2.5 インチ HDD
7103915
73G バイト SSD SAS-2、2.5 インチ書き込みフラッシュアクセラレータ
7103917
フィラーパネル、ドライブ格納装置 DE2-24P
Oracle Storage Drive Enclosure DE2-24C
販売パーツ番号
説明
7103914
ドライブ格納装置 DE2-24C 基本シャーシ
7103913
3TB 7.2Krpm、SAS-2、3.5 インチ HDD
7103916
73G バイト SSD XATO SAS-2、2.5 インチ (2.5 - 3.5 インチドライブアダプタ)
7103918
フィラーパネル、ドライブ格納装置 DE2-24C
Sun Disk Shelf (DS2)
販売パーツ番号
説明
DS2-0BASE
Sun Disk Shelf (DS2) 24x3.5 インチ SAS-2
DS2-HD2T
2TB 7.2Krpm、SAS-2、3.5 インチ HDD
7101765
3TB 7.2Krpm、SAS-2、3.5 インチ HDD
7101274
300GB 15Krpm、SAS-2、3.5 インチ HDD
7101276
600GB 15Krpm、SAS-2、3.5 インチ HDD
7101197
73GB SSD XATO、3.5インチ
DS2-LOGFILLER
Sun Disk Shelf (DS2) 24x3.5 インチ、LOGFiller
DS2-4URK-19U
ディスクシェルフレールキット
