ZS3-4 内部コンポーネント

次の図に、ZS3-4 コントローラのコンポーネントを示し、説明文で解説します。

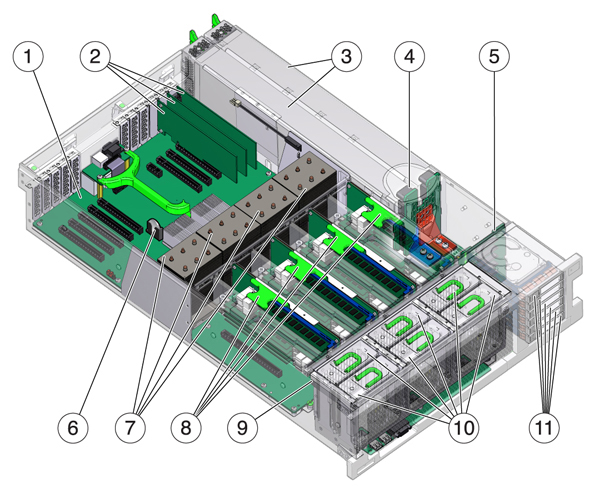

Figure 1-18  ZS3-4 コントローラの内部コンポーネント

image:コントローラ内の内部コンポーネントの位置を示す図。
図の説明
1 マザーボード
7 CPU およびヒートシンク
2 ロープロファイル PCIe カード
8 メモリーライザー
3 電源装置
9 ファンボード
4 電源バックプレーン
10 ファンモジュール
5 ドライブバックプレーン
11 ブートドライブおよび SSD
6 システムリチウムバッテリ

CPU およびメモリー

ZS3-4 コントローラは、8 基のライザーすべてに 16GB DDR3 DIMM を装着することで 1TB のメモリーをサポートします。

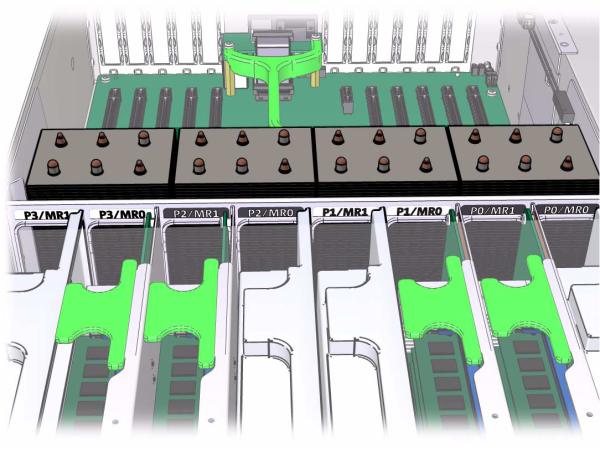

Figure 1-19  ZS3-4 メモリーおよびライザー

image:コントローラの内部メモリースロットを示す図

DIMM の配置情報についてはカバーの保守ラベルを参照してください。各メモリーライザーで、スロット D0、D2、D4、および D6 には必ずメモリーを装着する必要があり、オプションで、設置されているすべてのメモリーライザー上のスロット D1、D3、D5、および D7 にはグループとして装着できます。システム内のすべての DIMM は同一である必要があります

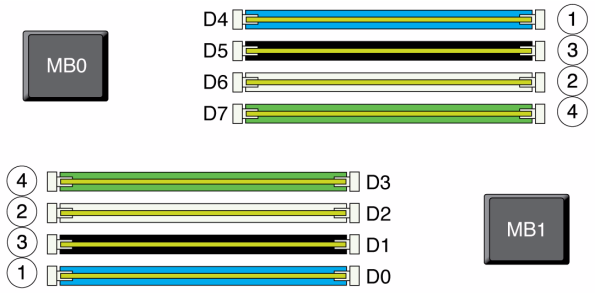

Figure 1-20  メモリースロット

image:内部メモリーのスロットの位置を示す図

DIMM の名前はアプライアンスログに表示され、「保守」>「ハードウェア」ビューには /SYS/MB/P0/D7 などの完全な名前が表示されます。

ファンモジュール

次の図に、コントローラのファンモジュールおよびファンモジュール LED を示します。ファンモジュールの障害が検出されると、次の LED が点灯します。

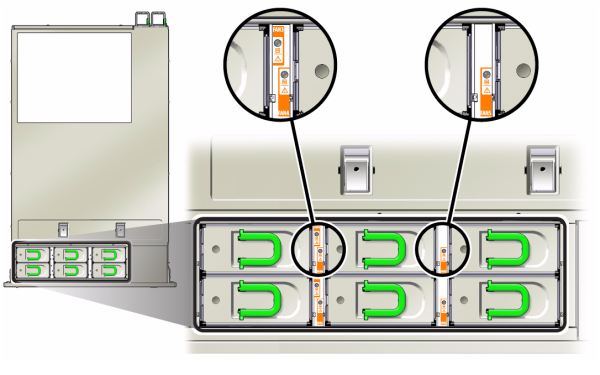

Figure 1-21  ZS3-4 ファンモジュールの LED

image:ファンモジュール LED の位置を示す図

ファンの障害によってシステムの動作温度が上昇すると、システム過熱 LED が点灯することがあります。

NIC/HBA オプション

この表では、ZS3-4 スタンドアロンおよびクラスタ構成の NIC/HBA PCIe カードのオプションについて説明します。

販売パーツ番号
説明
SG-SAS6-INT-Z
8 ポート 6Gb/s SAS-2 内部 HBA
SG-XPCIE2FC-QF8-Z
2 ポート 8Gb FC HBA
7103791
4 ポート (4x4) SAS-2 6Gb/s 外部 HBA
7101674
2 ポート 16Gb FC HBA
7100477
4 ポート 1Gb Ethernet 銅 UTP
7100488
2 ポート 10Gb Ethernet 銅 Base-T
X4242A
2 ポート Infiniband CX2 HCA
X1109A-Z
2 ポート 10GbE SFP+ NIC
X2129A
トランシーバ 850NM、1/10GPS、短距離、SFP
X5562A-Z
トランシーバ 10GbE/1GbE、長距離、SFP

コネクタ

シリアル管理コネクタ (SER MGT) は RJ-45 コネクタで、SP コンソールへの端末接続を提供します。

Figure 1-22  シリアル管理ポート

image:シリアル管理ポートを示す図

ネットワーク管理コネクタ (NET MGT) は RJ-45 コネクタで、SP コンソールへの LAN インタフェースを提供します。

Figure 1-23  Ethernet ポート

image:ギガビット Ethernet コネクタを示す図

マザーボードには、10/100/1000Mbps で動作する 4 つの RJ-45 ギガビット Ethernet コネクタ (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。

PCIe オプション

この表では、ZS3-4 スタンドアロンおよびクラスタ構成での、PCIe 基本構成およびオプションのスロット割り当てについて説明します。

スロット
製造パーツ番号
説明
最大
0
7047852
8 ポート SAS-2 内部 HBA
1
基本構成
1
7067091
4 ポート (4x4) SAS-2 外部 HBA
4
基本構成
2
7067091
4 ポート (4x4) SAS-2 外部 HBA
4
追加オプションのバックエンド
2
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
2
375-3696-01
2 ポート Infiniband CX2 HCA
4
オプションの推奨フロントエンド
2
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
2
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
2
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
2
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
3
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
3
375-3696-01
2 ポート Infiniband CX2 HCA
4
オプションの推奨フロントエンド
3
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
3
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
3
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
3
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
4
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
4
375-3696-01
2 ポート Infiniband CX2 HCA
4
オプションの推奨フロントエンド
4
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
4
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
4
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
4
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
C
511-1496-05
クラスタコントローラ 200
1
クラスタの基本構成
5
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
5
375-3696-01
2 ポート Infiniband CX2 HCA
4
オプションの推奨フロントエンド
5
7070195
4 ポート 1GbE UTP Ethernet
4
オプションの推奨フロントエンド
5
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
5
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
5
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
6
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
6
375-3696-01
2 ポート Infiniband CX2 HCA
4
オプションの推奨フロントエンド
6
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
6
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
6
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
6
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
7
7067091
4 ポート (4x4) 外部 HBA
4
追加オプションのバックエンド
7
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
7
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの推奨フロントエンド
7
375-3696-01
2 ポート Infiniband CX2 HCA
4
オプションの推奨フロントエンド
7
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
7
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
7
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
7
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
8
7067091
4 ポート (4x4) SAS-2 外部 HBA
4
基本構成
9
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
9
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
9
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
9
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
9
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)

PCIe スロットの順序

追加の PCIe カードを基本構成に追加する場合は、特定の順序でカードを追加する必要があります。


注 -  スロット 0 には常に SAS-2 内部 HBA が装着されています。スロット 1 および 8 は 4x4 SAS-2 外部 HBA 用に予約されています。

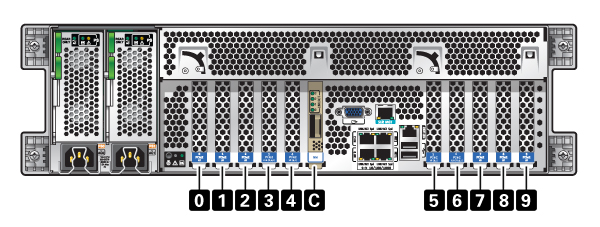

Figure 1-24  ZS3-4 PCIe スロット

image:コントローラの背面の PCIe スロットの位置を示す図

次の順序でオプションの PCIe カードを取り付けます。

PCIe カード
スロットの順序
1. 4 ポート (4x4) SAS-2 外部 HBA
スロット 2、7
2. 8Gb FC HBA
スロット 9
追加の FC HBA は最後に取り付けます
3. Infiniband HCA
スロット 3、6、4、5、2、7
4. 2 ポート 10Gb Ethernet NIC
スロット 3、6、4、5、2、7、9

注 -  2 ポート 10Gb Ethernet オプティカル NIC と 2 ポート 10Gb Ethernet 銅 NIC を追加する場合、10Gb Ethernet オプティカル NIC がスロットで優先されます。

5. 4 ポート 1Gb Ethernet NIC
スロット 3、6、4、5、2、7、9
6. 16Gb FC HBA
スロット 3、6、4、5、2、7、9
7. 残りの 8Gb FC HBA
スロット 3、6、4、5、2、7 (スロット 9、手順 2 を参照)
