コントローラの概要

ZS3-4 コントローラを単一のコントローラ、または 2 つのコントローラとして構成して、高可用性クラスタ構成を作成できます。次の表に、構成オプションを示します。

最新のコンポーネントの仕様については、http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html を参照してください。

シャーシの寸法

ZS3-4 コントローラシャーシは、標準の装置ラックに適合し、3 ラックユニット (3RU) の高さを占有します。シャーシの寸法は次のとおりです。

ZS3-2 フロントパネル

Figure 1-14  ZS3-2 フロントパネル

システムドライブ

ZS3-4 コントローラには、スロット 0 と 1 に 2 台の 900GB SAS-2 システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの 1.6TB SAS-2 Readzilla SSD を、スロット 2 から 5 まで順番に搭載できます。

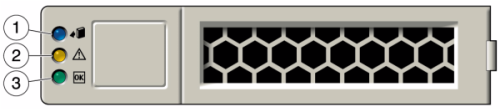

Figure 1-15  900GB SAS-2 ブートドライブ LED

背面パネル

次の図に背面パネルを示します。基本構成の HBA は、この図には描かれていません。

Figure 1-16  ZS3-4 背面パネルのコンポーネント

4x4 SAS-2 HBA

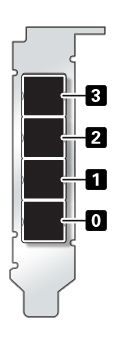

ZS3-4 に取り付けられている 4x4 SAS-2 HBA は外部 DE2 および Sun Disk Shelf への接続を提供します。HBA ポートは、上から下に 3 - 0 と番号付けされています。

Figure 1-17  4x4 SAS-2 HBA ポート番号

スロットの配置についてはPCIe オプションを参照してください。

電気的仕様

次に、コントローラの電気的仕様の一覧を示します。

入力

• 周波数: 50/60Hz

• AC 動作範囲: 200 から 240 VAC

• 最大電流 AC RMS: 12A @ 200 VAC

消費電力

• 最大消費電力: 1800 W

• 最大放熱量: 6143 BTU/hr

• 定格電圧・電流: 1837 VA @ 240 VAC、0.98 P.F
