7320 교체 가능 구성 요소
다음 목록은 7320의 교체 가능 배전, 디스크 및 팬 모듈 구성 요소를 모두 보여 줍니다. 전원 공급 장치, 디스크 및 팬 모듈은 스토리지 컨트롤러에서 핫 플러그 가능 구성 요소입니다.
|
|
|
|
F300-2233-02
|
RoHS 760W 전원 공급 장치
|
CRU
|
|
F541-2075-04
|
버스 바 전원, 1U
|
FRU
|
|
F542-0184-01
|
DR, 3Gb SATA
|
CRU
|
|
F542-0330-01
|
2.5" 512GB ReadZilla SSD
|
CRU
|
|
F541-276-01
|
ASSY, 팬 모듈
|
CRU
|
|
F541-4274-02
|
팬 보드(1U)
|
FRU
|
|
7320 PCIe 카드 및 라이저
다음은 7320 시스템의 교체 가능 PCIe 카드에 대한 전체 목록입니다.
|
|
|
|
F371-4325-01
|
8Gb FC HBA(PCIe)
|
CRU
|
|
F375-3609-02
|
PCA, SAS 6GBS 8 포트(PCIe)
|
CRU
|
|
F375-3606-03
|
이중 포트(x4) IB HCA(PCIe)
|
CRU
|
|
F375-3696-01
|
이중 포트 CX2 4XQDR(PCIe)
|
CRU
|
|
F375-3617-01
|
2X10GbE SFP+, X8(PCIe)
|
CRU
|
|
F375-3481-01
|
NIC 카드 쿼드 포트 1GigE Cu(PCIe)
|
CRU
|
|
F511-1496-04
|
Sun Fishworks Cluster Controller 200(PCIe)
|
FRU
|
|
7320 후면 패널
다음은 7320 스토리지 컨트롤러 후면 패널의 그림입니다. Sun 375-3609는 슬롯 2에 속하고, 다른 슬롯에 설치할 수 없으며, 두번째 슬롯은 옵션으로 제공되지 않습니다.

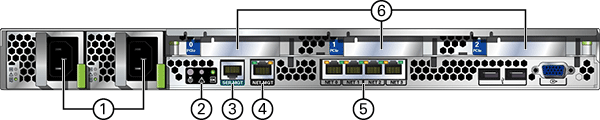

그림 1-40 7320 컨트롤러 후면 패널
|
|
|
1 전원 공급 장치
|
4 네트워크 관리 포트
|
|
2 SC 요약 상태 LED
|
5 이더넷 포트
|
|
3 직렬 관리 포트
|
6 PCIe 슬롯
|
|
