컨트롤러 개요

ZS3-4 컨트롤러를 단일 컨트롤러 또는 2개의 컨트롤러로 구성하여 고가용성 클러스터 구성을 만들 수 있습니다. 다음 표에서는 구성 옵션에 대해 설명합니다.

최신 구성 요소 사양은 http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html을 참조하십시오.

섀시 치수

ZS3-4 컨트롤러 섀시는 표준 장비 랙에 적합하며 세로로 3개의 랙 장치(3RU)를 차지합니다. 섀시 치수는 다음과 같습니다.

ZS3-4 전면 패널

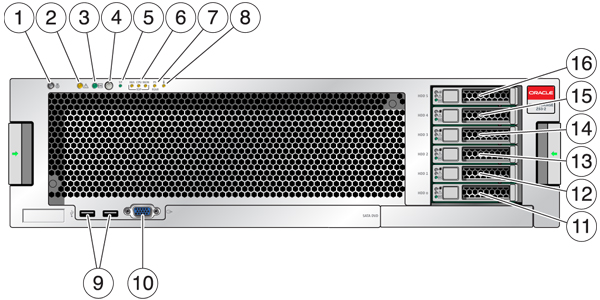

그림 1-14  ZS3-4 전면 패널

시스템 드라이브

미러링된 쌍으로 구성된 ZS3-4 컨트롤러의 슬롯 0 및 1에는 2개의 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 Readzilla SSD는 슬롯 2 - 5를 순서대로 채울 수 있습니다.

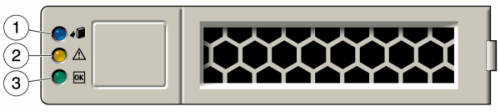

그림 1-15  900GB SAS-2 부트 드라이브 LED

후면 패널

다음 그림은 후면 패널을 보여줍니다. 기본 구성 HBA는 이 그림에 표시되어 있지 않습니다.

그림 1-16  ZS3-4 후면 패널 구성 요소

4x4 SAS-2 HBA

ZS3-4에 설치된 4x4 SAS-2 HBA는 외부 DE2 및 Sun Disk Shelf에 대한 연결을 제공합니다. HBA 포트는 3에서 0까지 위쪽에서 아래쪽으로 번호가 지정됩니다.

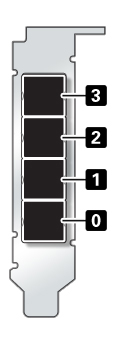

그림 1-17  4x4 SAS-2 HBA 포트 번호

슬롯 배치는 PCIe 옵션을 참조하십시오.

전기 사양

다음 목록은 컨트롤러의 전기 사양을 보여줍니다.

입력

• 공칭 주파수: 50/60Hz

• AC 작동 범위: 200-240 VAC

• 최대 전류 AC RMS: 12A @ 200 VAC

전력 소비량

• 최대 소비 전력: 1800W

• 최대 열 출력: 6143BTU/시간

• 볼트 암페어 정격: 1837 VA @ 240 VAC, 0.98P.F.
