Disk Shelf 개요

Oracle Disk Shelf는 확장된 스토리지를 제공하는 고가용성 SAS(직렬 연결 SCSI) 장치입니다. 드라이브, 컨트롤러 및 기타 Disk Shelf에 연결하기 위한 IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 보드, 팬 모듈이 포함된 이중 로드 공유 전원 공급 장치를 비롯한 기본 구성 요소는 핫 스왑이 가능합니다. 이 장치는 단일 오류 지점이 없는 내결함성 환경을 제공합니다. 구성 요소 상태는 Disk Shelf에 있는 표시등과 BUI의 유지 관리 > 하드웨어 화면을 통해 확인할 수 있습니다.

Disk Shelf 구성 요소를 교체하는 절차에 대한 정보는 Oracle ZFS Storage Appliance 고객 서비스 설명서 의 Disk Shelf 유지 관리 절차를 참조하십시오.

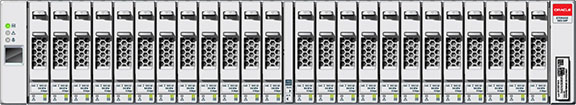

그림 1-53  Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P는 24 2.5" SAS-2 드라이브를 지원하는 2U 섀시입니다. 고성능 HDD는 안정적인 스토리지를 제공하며, SSD는 빨라진 쓰기 작업을 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

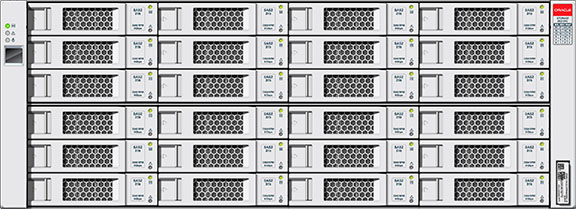

그림 1-54  Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. SSD는 빨라진 쓰기 작업을 제공하며, 고성능 HDD는 안정적인 스토리지를 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

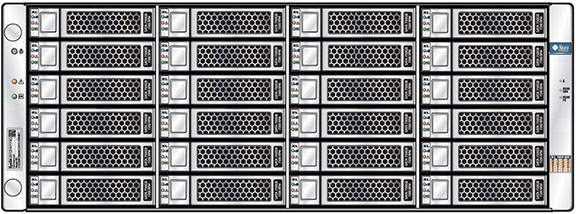

그림 1-55  Sun Disk Shelf 24x3.5" SAS-2

Sun Disk Shelf는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. SSD는 빨라진 쓰기 작업을 제공하며, 고성능 HDD는 안정적인 스토리지를 제공합니다. 이 Disk Shelf는 이중 예비 SIM(SAS 인터페이스 모듈) 보드 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

SAS-2

SAS-2(직렬 연결 SCSI 2.0) 스토리지 패브릭은 더 많은 수의 대상, 더 넓은 대역폭, 더 뛰어난 안정성 및 더 큰 규모를 지원합니다. 총 864개의 디스크에 대해 특정 시스템의 36개 Shelf에 데이지 체인으로 연결할 수 있는 SAS-2 디스크를 통해 확장성 및 안정성이 향상되었습니다. 또한 고성능 SAS-2 HBA는 Sun ZFS Storage 7000 시리즈용으로 설계되어 1024개의 대상에 연결할 수 있는 고밀도 대상 장치를 지원하는 표준 칩 세트를 제공합니다.

이 패브릭을 사용할 경우 전체 Shelf를 풀에 적용하는 것이 좋습니다. 그러면 단일 오류 지점이 없는 구성 및 가능한 최대 장치 수에서 스트라이핑하는 이점을 얻을 수 있습니다.

다음 Shelf는 SAS-2 디스크를 구현합니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

• Sun Disk Shelf

전면 패널

전면 패널은 드라이브와 표시등으로 구성됩니다.

드라이브 위치

다음 그림은 드라이브의 위치를 보여줍니다.

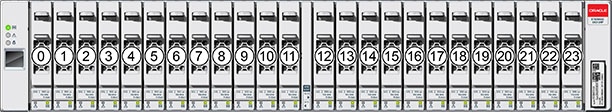

그림 1-56  Oracle Storage Drive Enclosure DE2-24P 드라이브 위치

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

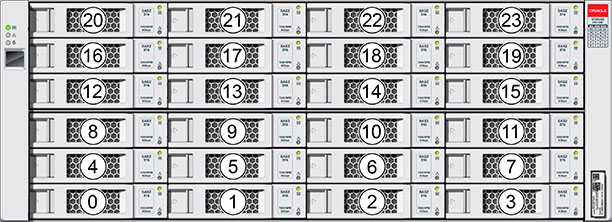

그림 1-57  Oracle Storage Drive Enclosure DE2-24C 및 Sun Disk Shelf 드라이브 위치

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다. (Oracle Storage Drive Enclosure DE2-24C가 표시되며 두 모델을 나타냅니다.)

전면 패널 표시기

다음 그림은 전면 패널 표시기를 보여줍니다.

그림 1-58  Oracle Storage Drive Enclosure DE2-24P 상태 표시기

그림 1-59  Oracle Storage Drive Enclosure DE2-24C 상태 표시기

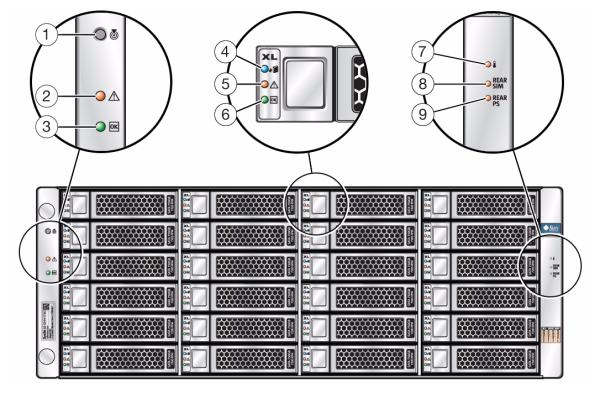

그림 1-60  Sun Disk Shelf 상태 표시기

후면 패널

후면 패널은 전원 공급 장치, 팬, IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 및 표시기 등으로 구성됩니다.

그림 1-61  Oracle Storage Drive Enclosure DE2-24P 후면 패널

그림 1-62  Oracle Storage Drive Enclosure DE2-24C 후면 패널

그림 1-63  Sun Disk Shelf 후면 패널

I/O 모듈 표시기

(I/O 모듈)이 있는 Disk Shelf는 다음과 같습니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

그림 1-64  DE2 Drive Enclosure I/O 모듈 표시기

SIM 보드 표시기

SIM 보드가 있는 Disk Shelf는 다음과 같습니다.

• Sun Disk Shelf

다음 그림은 Sun Disk Shelf의 SIM 보드 표시기를 보여 줍니다.

그림 1-65  Sun Disk Shelf SIM 보드 표시기

전원 공급 장치 표시기

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

그림 1-66  DE2 Drive Enclosure 전원 공급 장치 표시기

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

• Sun Disk Shelf

그림 1-67  Sun Disk Shelf 전원 공급 장치 및 팬 모듈 표시기

Disk Shelf 구성

다음 표는 지원되는 확장 스토리지 Shelf의 부품 번호 및 설명을 보여줍니다.

Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24C

Sun Disk Shelf(DS2)
