컨트롤러 개요

ZS3-2 컨트롤러는 Intel Xeon 프로세서가 탑재된 엔터프라이즈급 랙 마운트 x86 시스템으로, 높은 성능과 확장 공간을 위해 컴팩트 2U 풋프린트 내에 확장 가능한 PCIe 슬롯과 DIMM 슬롯 16개를 갖추고 있습니다.

CPU
메모리
Readzilla
부트 드라이브
PCIe 슬롯
HBA
2x8코어, 2.1GHz
256GB 16x16GB
512GB 16x32GB
1-4 1.6TB SAS-2 SSD
2x2.5인치 900GB SAS-2
전용 2개, 사용 가능 4개
4 포트(4x4) SAS-2 6Gb/s 외부

최신 구성 요소 사양은 http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html을 참조하십시오.

전면 패널

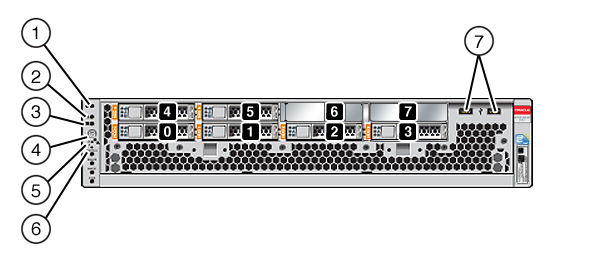

ZS3-2 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 표시됩니다.

그림 1-2  ZS3-2 컨트롤러 전면 패널

image:ZS3-2 컨트롤러의 전면 보기를 보여 주는 그림

드라이브 슬롯 0 및 1에는 2개의 미러링된 900GB SAS-2 부트 드라이브가 있습니다. 최대 4개의 1.6TB 플래시 읽기 최적화된(Readzilla) SSD(반도체 드라이브)는 슬롯 2~5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.

그림 범례
1 로케이터 LED/버튼(흰색)
5 서비스 프로세서 OK LED(녹색)
2 서비스 작업 요청 LED(황갈색)
6 팬/CPU/메모리 서비스 필요 LED
3 전원 OK LED(녹색)
7 USB 2.0 포트
4 전원 버튼

주 -  팬/CPU/메모리 서비스 필요 LED 아래의 LED는 현재 사용되지 않습니다.

후면 패널

ZS3-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성 요소는 다음 그림에 표시됩니다.

그림 1-3  ZS3-2 컨트롤러 후면 패널

image:ZS3-2 컨트롤러 후면의 구성 요소를 보여 주는 그림
그림 범례
1 SAS-2 HBA(슬롯 1)
7 AC 전원 공급 장치 PS1(위쪽), PS0(아래쪽)
13 알람 포트, DB-15 커넥터
2 4x4 SAS-2 HBA(슬롯 2)
8 시스템 상태 LED
14-16 클러스터 I/O 포트
3 PCIe 슬롯 3
9 USB 2.0 포트
17 10기가비트 이더넷 포트
4 PCIe 슬롯 4
10 SP 15핀 VGA 비디오 포트
18 섀시 접지 포스트
5 PCIe 슬롯 5
11 직렬 관리 포트
6 PCIe 슬롯 6
12 네트워크 관리 포트

주 -  3개의 클러스터 I/O 포트(0, 1 및 GigE)가 클러스터 상호 연결 전용으로 예약되어 있습니다.
4x4 SAS-2 HBA

ZS3-2의 PCIe 슬롯 2에 설치된 4x4 SAS-2 HBA는 외부 DE2 및 Sun Disk Shelf에 대한 연결을 제공합니다. HBA 포트는 아래에서 보듯이 0에서 3까지 왼쪽에서 오른쪽으로 번호가 지정됩니다.

그림 1-4  4x4 SAS-2 HBA 포트 번호

image:HBA의 포트 번호 0~3을 보여 주는 그림

추가 4x4 SAS-2 HBA가 있는 컨트롤러의 경우 슬롯 배치에 대한 내용은 PCIe 옵션을 참조하십시오.

직렬 관리 포트

직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP(서비스 프로세서) 콘솔에 대한 단말기 연결을 제공합니다.

그림 1-5  직렬 관리 포트

image:직렬 관리 포트를 보여주는 그림
네트워크 관리 포트

네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.

그림 1-6   네트워크 관리 포트

image:네트워크 관리 포트를 보여주는 그림
이더넷 포트

ZS3-2의 후면 패널에는 NET 3, NET 2, NET 1 및 NET 0(왼쪽에서 오른쪽 순서)으로 표시된 4개의 RJ-45 10기가비트 이더넷(10GbE) 네트워크 커넥터가 있습니다. 포트는 100Mbit/초, 1,000Mbit/초 또는 10Gbit/초에서 작동합니다. 이러한 포트를 사용하여 어플라이언스를 네트워크에 연결합니다.

그림 1-7  이더넷 포트

image:4개의 이더넷 포트 및 레이블을 보여 주는 그림

이 표에 설명된 대로 각 NET 포트 위에 있는 LED는 각 포트의 링크/작동(왼쪽) 및 속도(오른쪽) 표시기입니다.

연결 유형
EEE 용어
속도 LED 색상
전송 속도
고속 이더넷
100BASE-TX
꺼짐
100Mbit/초
기가비트 이더넷
1000BASE-T
황갈색
1,000Mbit/초
10기가비트 이더넷
10GBASE-T
녹색
10,000Mbit/초
클러스터 I/O 포트

2개의 클러스터 직렬 포트(0 및 1)와 1개의 이더넷 포트가 클러스터 구성을 형성하는 컨트롤러 2개의 통신을 제공합니다. 케이블을 연결하여 클러스터를 구성하는 방법은 Node Cabling in Oracle ZFS Storage Appliance Administration Guide을 참조하십시오.

그림 1-8  클러스터 I/O 포트: 직렬 0, 직렬 1 및 이더넷

image:3개의 클러스터 입력 출력 포트를 보여주는 그림

Caution

주의  -  클러스터 직렬 포트(0 및 1)에서 RJ-45 케이블을 분리할 때는 RJ-45 내부함이 손상되지 않도록 특히 주의하십시오. 클러스터 직렬 포트에서 RJ-45 케이블을 제대로 분리하려면 다음 절차를 수행하십시오.


RJ-45 케이블 분리

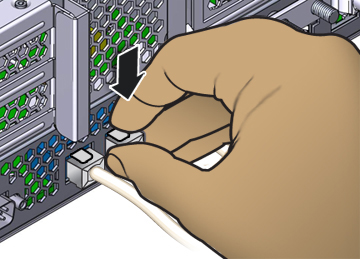

  1. 검지를 이용하여 RJ-45 해제 탭을 꼭 누릅니다. 탭이 포트에서 완전히 풀려야 합니다.
    image:클러스터 직렬 포트에서 케이블을 분리하는 올바른 방법을 보여주는 그림

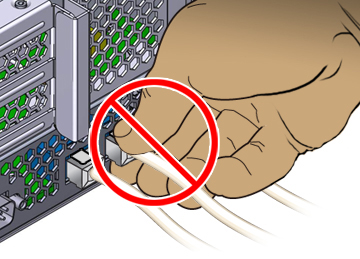

  2. 엄지와 중지를 이용하여 약간 아래쪽으로 누르면서 포트에서 플러그를 뽑습니다. 플러그를 위쪽으로 당겨 뽑거나 아래 그림과 같이 플러그 아래에서 손가락으로 해제 탭을 꽉 잡지 마십시오.
    image:케이블을 잡는 잘못된 방법을 보여주는 그림
