섀시

3U 섀시 폼 팩터 치수는 다음과 같습니다.

치수
측정값
치수
측정값
높이
13.3cm/5.25인치
깊이
70.6cm/27.8인치
너비
43.7cm/17.19인치
무게
16.36kg/96파운드

전면 패널

그림 1-43  7420 전면 패널

image:컨트롤러 전면의 LED 및 구성 요소를 보여 주는 그림
그림 범례
1 로케이터 LED 및 버튼(흰색)
7 PS(전원 공급 장치) 서비스 필요 LED
13 SSD 2(선택 사항)
2 서비스 필요 LED(황갈색)
8 과열 경고 LED
14 SSD 3(선택 사항)
3 전원/OK LED(녹색)
9 USB 2.0 커넥터
15 SSD 4(선택 사항)
4 전원 버튼
10 DB-15 비디오 커넥터
16 SSD 5(선택 사항)
5 SP(서비스 프로세서) OK LED(녹색)
11 부트 드라이브 0(미러링됨)
6 팬/CPU/메모리 서비스 필요 LED
12 부트 드라이브 1(미러링됨)

시스템 드라이브

미러링된 쌍으로 구성된 7420 M2의 슬롯 0 및 1에는 2개의 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 Readzilla SSD는 슬롯 2 - 5를 순서대로 채울 수 있습니다. 7420 M2 클러스터에서 각 컨트롤러에 설치된 SSD(반도체 드라이브) 수는 다를 수 있습니다.

미러링된 쌍으로 구성된 7420 컨트롤러의 슬롯 0 및 1에는 2개의 500GB SATA 시스템 부트 드라이브가 있습니다. 선택적으로 0, 2, 3 또는 4개의 512GB SSD가 슬롯 2 - 5를 순서대로 채울 수 있습니다. 7420 클러스터에서 두 컨트롤러에 설치된 SSD 수는 일치해야 합니다.

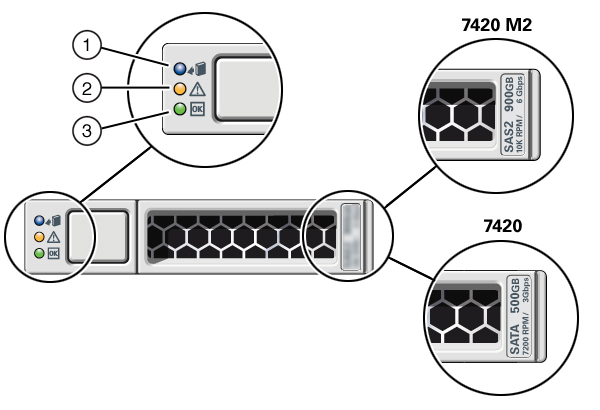

그림 1-44  SAS-2 및 SATA 부트 드라이브 LED

image:시스템 드라이브에 있는 LED의 세부 사항을 보여 주는 그림
그림 범례
1 위치(흰색)
2 서비스 작업 요청(황갈색)
3 OK/작동(녹색)

후면 패널

다음 그림은 컨트롤러의 후면 패널을 보여줍니다. 기본 구성 HBA는 이 그림에 표시되어 있지 않습니다.

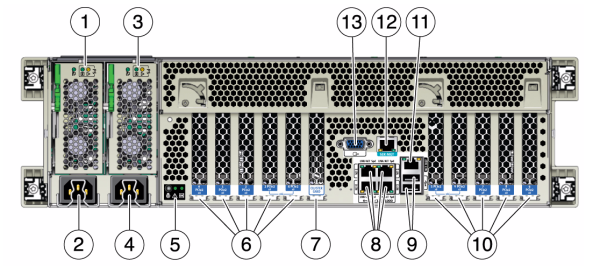

그림 1-45  7420 컨트롤러 후면 패널

image:컨트롤러 후면 패널 구성 요소를 보여 주는 그림
그림 범례
1 전원 공급 장치 0 상태 LED OK: 녹색 전원 공급 장치 실패: 황갈색 AC OK: 녹색
8 네트워크(NET) 10/100/1000포트: NET0-NET3
2 전원 공급 장치 0 AC 입력
9 USB 2.0 포트
3 전원 공급 장치 1 상태 LED OK: 녹색 전원 공급 장치 실패: 황갈색 AC OK: 녹색
10 PCIe 슬롯 5-9
4 전원 공급 장치 1 AC 입력
11 네트워크 관리(NET MGT) 포트
5 시스템 상태 LED 전원: 녹색 주의: 황갈색 위치: 흰색
12 직렬 관리(SER MGT) 포트
6 PCIe 슬롯 0-4
13 DB-15 비디오 커넥터
7 클러스터 카드 슬롯

커넥터

직렬 관리 커넥터(SER MGT)는 RJ-45 커넥터로, SP 콘솔에 대한 단말기 연결을 제공합니다.

그림 1-46  직렬 관리 포트

image:직렬 관리 포트를 보여주는 그림

네트워크 관리 커넥터(NET MGT)는 RJ-45 커넥터로, SP 콘솔에 대한 LAN 인터페이스를 제공합니다.

그림 1-47  네트워크 관리 포트

image:네트워크 관리 포트를 보여주는 그림

10/100/1000 Mbit/초에서 작동하는 마더보드에는 4개의 RJ-45 기가비트 이더넷 커넥터(NET0, NET1, NET2, NET3)가 있습니다. 이러한 네트워크 인터페이스는 사용하기 전에 구성해야 합니다.

전기 사양

다음 목록은 7420 컨트롤러의 전기 사양을 보여줍니다.


주 -  나열된 전력 소비량은 전원 공급 장치의 최대 정격 전력 소비량이며 어플라이언스의 실제 정격 전력 소비량이 아닙니다.

입력

전력 소비량
