Oracle® ZFS Storage Appliance 설치 설명서 ZS3-x, 7x20 컨트롤러, DE2-24, Sun Disk Shelf용 |
ZS3-2 섀시는 다음과 같은 FRU(현장 교체 가능 장치)로 구성됩니다. FRU는 고객 서비스가 가능하지 않으며 숙련된 Oracle Service 기술자만 교체할 수 있습니다.
PCIe 라이저 - 시스템당 3개의 라이저가 있으며 마더보드의 후면에 각각 부착됩니다. 각 라이저는 CRU(고객 교체 가능 장치)인 PCIe 카드 2개를 지원합니다.
마더보드 - 마더보드는 CPU 모듈, DIMM 16개에 대한 슬롯, 메모리 제어 부속 시스템 및 SP(서비스 프로세서) 부속 시스템으로 구성됩니다. SP 부속 시스템은 호스트 전원을 제어하고 호스트 시스템 이벤트(전원 및 환경)를 모니터링합니다. SP 컨트롤러는 호스트의 3.3V 대기 전원 레일에서 전원을 가져오므로 시스템의 전원이 꺼진 경우에도 시스템이 AC 입력 전원을 수신할 때마다 사용할 수 있습니다.
배전판 - 배전판은 전원 공급 장치의 주 전원 12V를 컨트롤러의 다른 곳으로 분산시킵니다. 배전판은 커넥터 브레이크 아웃 보드에 직접 연결되며 버스 바와 리본 케이블을 통해 마더보드에 연결됩니다. 또한 윗면 덮개 인터록 kill 스위치도 지원합니다. 전원 공급 장치는 배전판에 직접 연결됩니다.
스토리지 드라이브 백플레인 - 스토리지 드라이브 백플레인은 스토리지 드라이브에 대한 커넥터, I/O 보드에 대한 상호 연결, 전원 및 위치 버튼, 시스템/구성 요소 상태 LED로 구성됩니다. 시스템에는 8 디스크 백플레인이 있습니다. 각 드라이브에는 전원/작동, 결함, 위치에 대한 LED 표시기가 있습니다.
ZS3-2 컨트롤러의 내부 스토리지, 전원 및 냉각 구성 요소는 다음 그림과 범례에서 설명됩니다. FRU(현장 교체 가능 장치)로 식별된 구성 요소는 숙련된 Oracle Service 기술자가 교체해야 합니다.

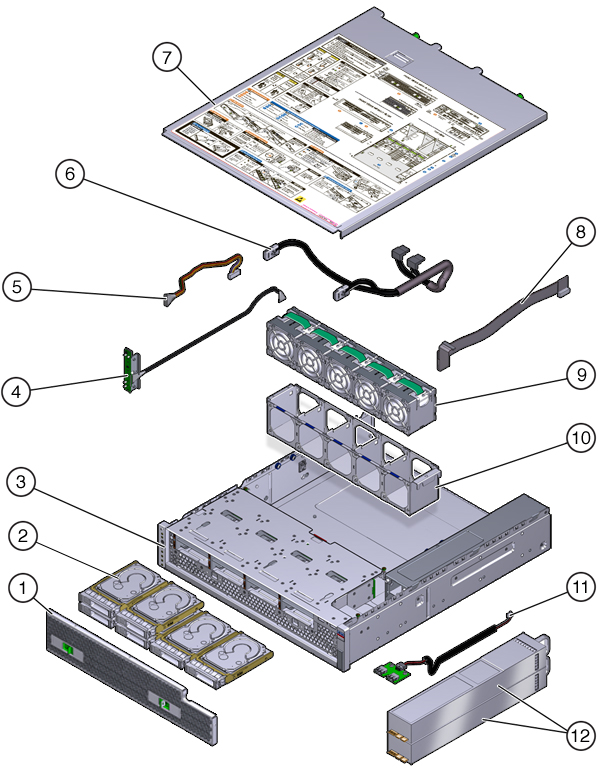

그림 1-9 ZS3-2 컨트롤러 내부 구성 요소
| |||||||||||||||
ZS3-2 컨트롤러는 다음과 같은 FRU(현장 교체 가능 장치) 내부 케이블로 구성됩니다. FRU는 고객 서비스가 가능하지 않으며 숙련된 Oracle Service 기술자만 교체할 수 있습니다.

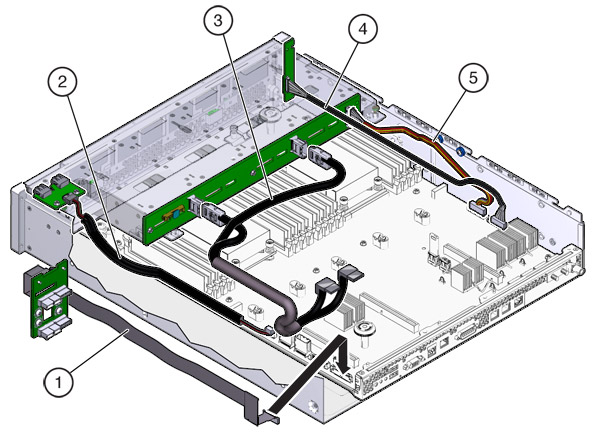

그림 1-10 ZS3-2 컨트롤러 내부 케이블
| |||||||||
|
