Oracle® ZFS Storage Appliance 설치 설명서 ZS3-x, 7x20 컨트롤러, DE2-24, Sun Disk Shelf용 |
Sun ZFS Storage 7320은 스토리지 컨트롤러 한 개 또는 두 개(고가용성 클러스터 구성)로 구성됩니다. 단일 구성과 클러스터화된 구성 모두 1 - 6개의 Disk Shelf를 지원합니다.
7320 컨트롤러 기본 구성은 CPU 두 개, 내장 4 x 1Gb/s 프론트 엔드 GigE 포트, 예비 전원 공급 장치, 확장 프론트 엔드 지원을 위한 NIC 옵션, 테이프 백업, InfiniBand, 스토리지 확장을 위한 이중 포트 SAS HBA로 구성됩니다.
CPU는 4개의 코어 프로세서가 장착된 Intel Xeon 5600 시리즈, 2.40GHz, 80W입니다. 표준 메모리 구성은 96GB, 6 x 8GB DDR3-1333 저압(LV) DIMM(CPU당)입니다. CPU당 9 x 8GB DDR3-1333 LV DIMM(CPU 2개의 경우 총 18 x 8GB)을 사용하여 메모리를 144GB로 업그레이드할 수 있습니다. 이전 버전의 7320 컨트롤러에는 24GB(기본), 48GB 또는 72GB 메모리 옵션이 포함되었습니다. 클러스터화된 구성의 경우 단순히 두 개의 서버를 사용하며 서버 간 하트비트 연결을 위해 각 서버에 클러스터 카드를 사용합니다.
사용자가 액세스할 수 있는 모든 스토리지는 서버 외부에 있는 1 - 6개의 Disk Shelf에서 제공합니다. RAID 기능은 소프트웨어에서 관리합니다. 18GB SAS-1 SSD( 7320 SAS-2)는 고성능 쓰기 캐시(LogZilla라고 함) 또는 ZIL(ZFS 계획 로그) 장치에 사용되며, Disk Shelf에 있는 24개의 드라이브 중 최대 4개의 드라이브 대신 사용됩니다. 나머지 20개 드라이브는 스토리지에 사용할 수 있습니다.
최신 구성 요소 사양은 http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html을 참조하십시오.
7320은 HBA, Disk Shelf 및 디스크(1TB 및 2TB SAS-2)로 구성된 SAS-2(직렬 연결 SCSI 2.0) 장치입니다. SAS-2 스토리지 패브릭은 SAS-1 패브릭보다 더 많은 수의 대상, 더 넓은 대역폭, 더 뛰어난 안정성 및 더 큰 규모를 지원합니다.
7320 스토리지 컨트롤러 섀시에는 다음과 같은 보드가 설치되어 있습니다.
PCIe 라이저 - 이 스토리지 컨트롤러에는 CRU(자가 교체 가능 장치)이며 마더보드의 후면에 부착되는 PCIe 라이저가 3개 있습니다. 각 라이저는 한 개의 PCIe 카드를 지원합니다.
마더보드 - 마더보드는 FRU이며 CPU 모듈, DIMM 18개에 대한 슬롯, 메모리 제어 부속 시스템 및 SP(서비스 프로세서) 부속 시스템으로 구성됩니다. SP 부속 시스템은 호스트 전원을 제어하고 호스트 시스템 이벤트(전원 및 환경)를 모니터링합니다. SP 컨트롤러는 호스트의 3.3V 대기 전원 레일에서 전원을 가져오므로 어플라이언스의 전원이 꺼진 경우에도 시스템이 AC 입력 전원을 수신할 때마다 사용할 수 있습니다.
배전판 - 배전판은 FRU이며, 전원 공급 장치의 12V 주 전원을 나머지 스토리지 컨트롤러에 분배합니다. 배전판은 패들 보드에 직접 연결되며 버스 바와 리본 케이블을 통해 마더보드에 연결됩니다. 또한 윗면 덮개 인터록 kill 스위치도 지원합니다.
패들 보드 - 패들 보드는 FRU이며 배전판, 팬 전원 보드, 하드 드라이브 백플레인 및 I/O 보드 간을 상호 연결하는 데 사용됩니다.
팬 보드 - 팬 보드는 FRU이며, 스토리지 컨트롤러 팬 모듈에 전력을 전달합니다. 또한 팬 모듈 상태 LED가 포함되어 있으며 팬 모듈의 I2C 데이터를 전송합니다.
디스크 백플레인 - 하드 드라이브 백플레인은 FRU이며 하드 디스크 드라이브에 대한 커넥터, I/O 보드에 대한 상호 연결, 전원 및 위치 버튼, 시스템/구성 요소 상태 LED로 구성됩니다. 스토리지 컨트롤러에는 8 디스크 백플레인이 있습니다. 각 드라이브에는 전원/작동, 결함, 제거 준비 완료(지원되지 않음)에 대한 LED 표시기가 있습니다.
다음 목록에는 7320 스토리지 컨트롤러의 교체 가능 시스템 보드가 포함되어 있습니다.
|
다음 목록에는 7320 스토리지 컨트롤러의 교체 가능 케이블이 포함되어 있습니다.
|

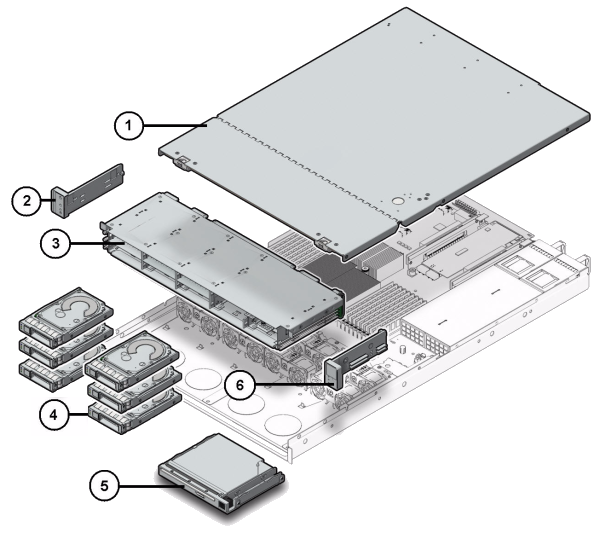

다음 그림과 범례는 스토리지 컨트롤러의 I/O 구성 요소를 보여 줍니다.
그림 1-35 7320 컨트롤러 I/O 구성 요소
|
다음 목록에는 7320의 교체 가능 CPU 및 메모리 구성 요소가 포함되어 있습니다.
|

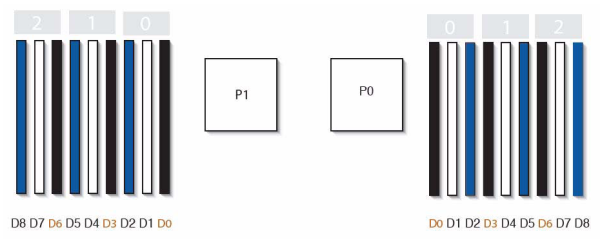

스토리지 컨트롤러에는 산업 표준 DDR3 DIMM 메모리 카드가 장착된 18개의 슬롯이 두 그룹으로 나누어 있습니다. 모든 소켓에는 필러 또는 DDR3 DIMM이 끼워져 있어야 합니다.
그림 1-36 7320 메모리 슬롯

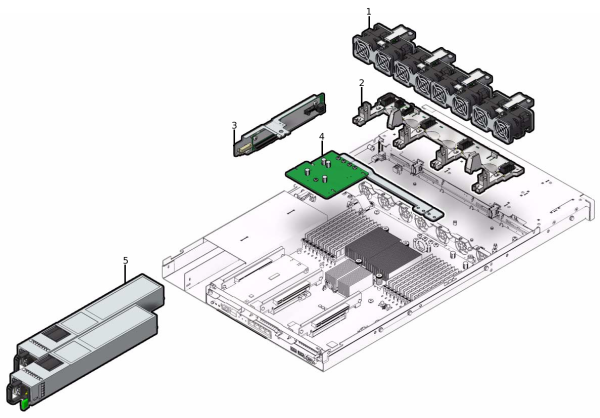

다음 그림과 범례는 스토리지 컨트롤러의 배전/팬 모듈 구성 요소를 보여줍니다.
그림 1-37 전원 및 팬 구성 요소
|
커넥터
110-220v 콘센트에서 작동하는 C13 커넥터 2개
입력
공칭 주파수: 50/60Hz
정상 전압 범위: 100-120/200-240 VAC
최대 전류 AC RMS: 9.0 amps(최대)
AC 작동 범위: 90-264 VAC
출력
3.3 VDC STBY: 3.6A
+12 VDC: 62.3A
전력 소비량
최대 소비 전력: 873W
최대 열 출력: 2977BTU/시간
볼트 암페어 정격: 891 VA @ 240 VAC, 0.98P.F

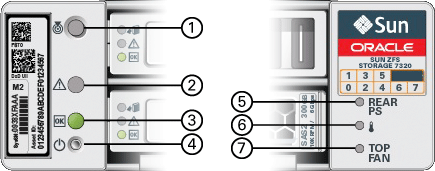

다음 그림과 범례는 전면 패널 LED를 보여줍니다.
그림 1-38 7320 컨트롤러 전면 패널
|
다음 그림과 범례는 7320 전면 패널 드라이브 위치를 보여 줍니다. 운영 체제가 저장된 두 개의 미러링된 HDD(하드 디스크 드라이브)는 슬롯 0과 1에 있습니다. 읽기 캐시가 저장된 최대 4개의 반도체 드라이브(ReadZilla SSD)는 슬롯 2 - 5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.
그림 1-39 7320 전면 패널 드라이브 위치
|
|
