서버 검사 및 선택적 구성 요소 설치

언어:

주의 - 전기 위험. 서버가 전원 공급원에서 연결 해제되어 있는지 확인합니다.

주의 - 구성 요소 손상. 서버에 정전기 방전에 민감한 구성 요소가 포함되어 있습니다. 서버 내부에서 작업하는 경우 방전 손목 고정대를 착용하고 방전 매트를 사용하십시오.

랙에 서버를 설치하기 전에 서버 내부를 검사하고 선택적 구성 요소를 설치하십시오.

시작하기 전에

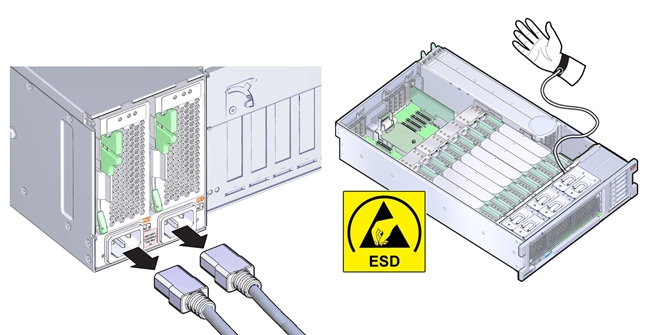

서버가 전원 공급원에서 연결 해제되어 있는지 확인합니다.
접지 표면에 고정되어 있는 방전 손목 고정대를 사용합니다.
서버 윗면 덮개를 분리합니다.
1. 윗면 덮개에서 스프링이 포함된 래치를 열 수 있는 최대 한도까지 들어올리고 덮개 전면 가장자리를 위쪽으로 당깁니다.

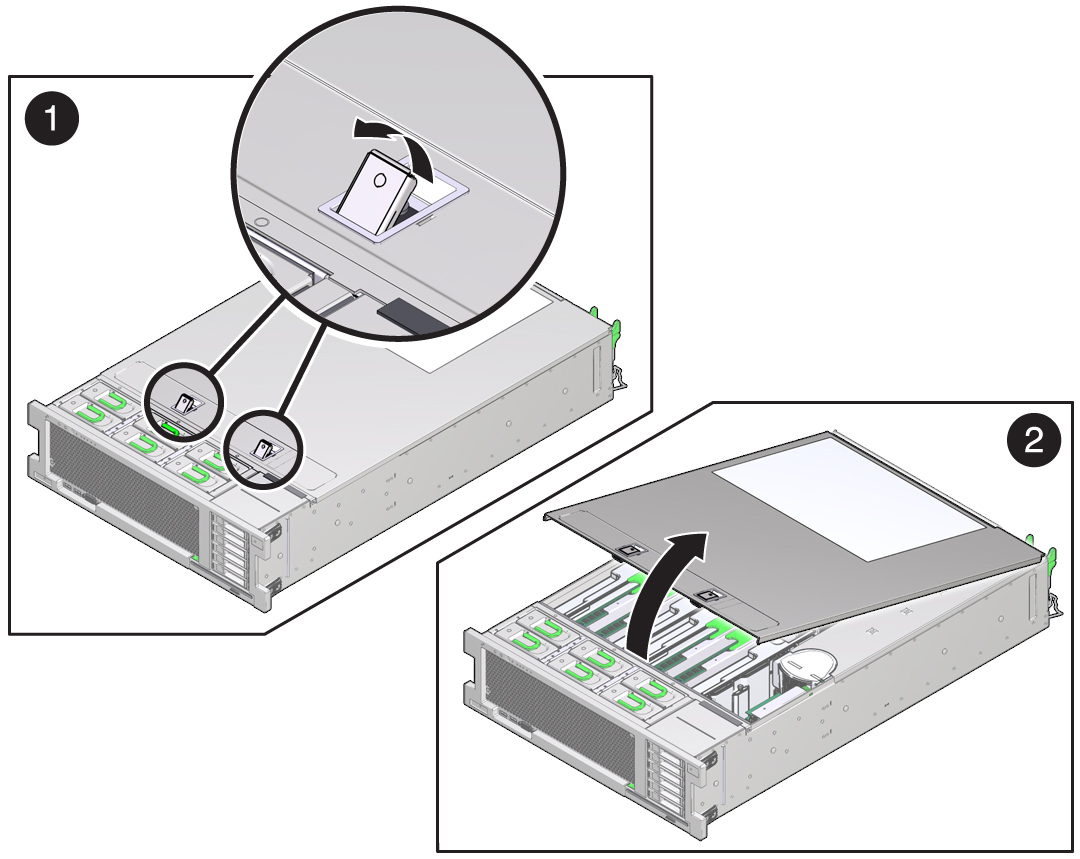

  다음 그림에서 프레임 1은 스프링이 포함된 래치가 열 수 있는 최대 위치까지 들어 올려져 있는 모습을 보여주고 프레임 2는 덮개를 서버에서 먼 방향으로 당긴 모습을 보여줍니다.
2. 서버에서 덮개를 제거하고 한쪽에 둡니다.
  주의 - 구성 요소 손상. 인터록 스위치 구성 요소가 서버 덮개의 밑면에 연결되어 있습니다. 구성 요소가 손상되지 않도록 주의하십시오.

모든 교체 가능 구성 요소 및 케이블 커넥터가 제자리에 완전히 장착되어 있는지 확인합니다. 필요한 경우 구성 요소를 다시 장착(제거 및 설치)합니다.

구성 요소 제거 및 설치 절차의 경우 서버의 상단 덮개에 있는 서비스 레이블 또는 Oracle Server X5-4 Service Manual의 구성 요소 제거 및 교체 절차를 참조하십시오.

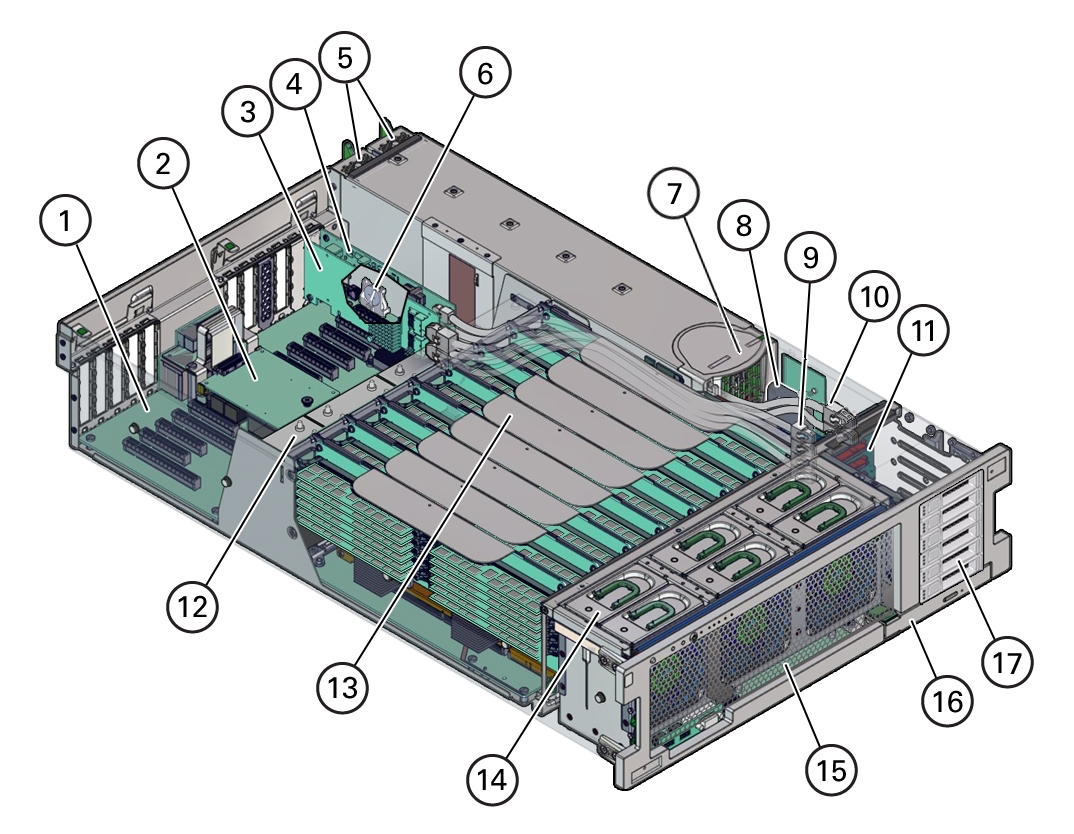

다음은 교체 가능 구성 요소의 위치를 보여주는 그림입니다.

그림 설명	설명	그림 설명	설명
1	마더보드	10	HBA SAS 케이블(2개)
2	SP 카드	11	저장소 드라이브 백플레인 보드
3	HBA 카드	12	방열판 및 CPU(2개 또는 4개)
4	PCIe NVMe 스위치 카드	13	메모리 라이저 카드(4개 또는 8개)
5	전원 공급 장치(2개)	14	팬 모듈(6개)
6	시스템 배터리	15	팬 보드
7	전원 공급 장치 백플레인	16	DVD 드라이브
8	ESM	17	저장소 드라이브 슬롯(6개)
9	NVMe 케이블(4)

Oracle System Assistant USB 플래시 드라이브가 설치되었는지 확인합니다.

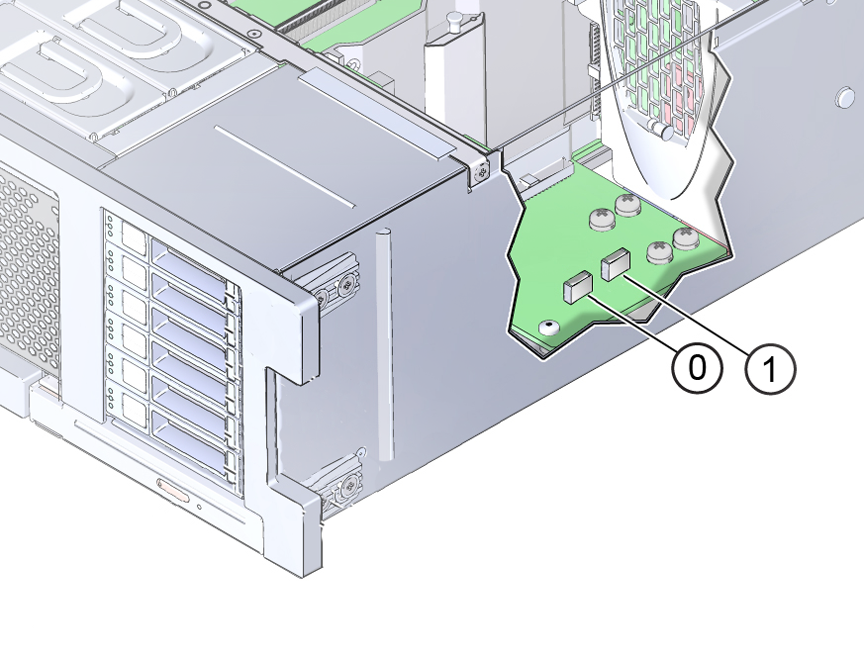

Oracle System Assistant를 주문한 경우 전용 USB 플래시 드라이브가 내부 USB 포트 P0에 설치되어 있는지 확인합니다. 다음 그림은 저장소 드라이브 뒤에 있는 내부 USB 포트 2개를 보여줍니다. USB 포트 P0은 USB 포트 P1 옆에 있지만 서버 전면에 더 가깝습니다.
선택적 구성 요소를 설치합니다.
별도로 배송되었을 수 있는 선택적 구성 요소를 설치합니다. 선택적 구성 요소에는 다음이 포함됩니다.
- PCIe 카드
- DDR3 DIMM 메모리 키트
- 저장소 드라이브
선택적 구성 요소를 설치하려면 서버의 상단 덮개에 있는 서비스 레이블 또는 Oracle Server X5-4 Service Manual의 구성 요소 제거 및 교체 절차를 참조하십시오.

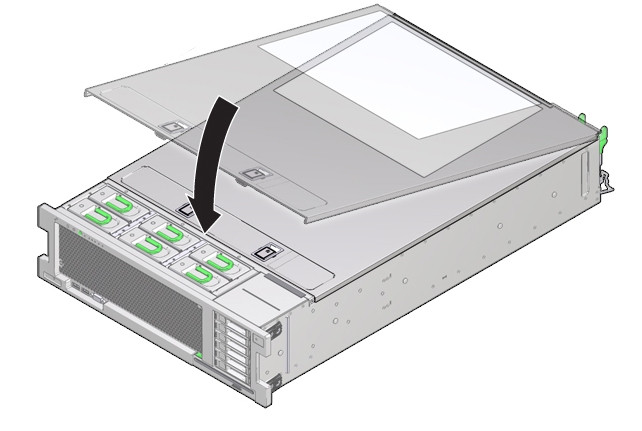

서버 덮개를 설치합니다.
1. 덮개의 뒤쪽 끝이 서버의 후면 가장자리 아래에 고정되었는지 확인하며 서버의 상단에 덮개를 맞춥니다.
2. 덮개의 전면 가장자리가 서버에서 평평해질 때까지 내립니다.
3. 래치가 찰칵 소리가 나면서 제 자리에 잠길 때까지 전면 가장자리를 아래로 누릅니다.
덮개가 잠겼는지 확인합니다.
