서버에 케이블 연결

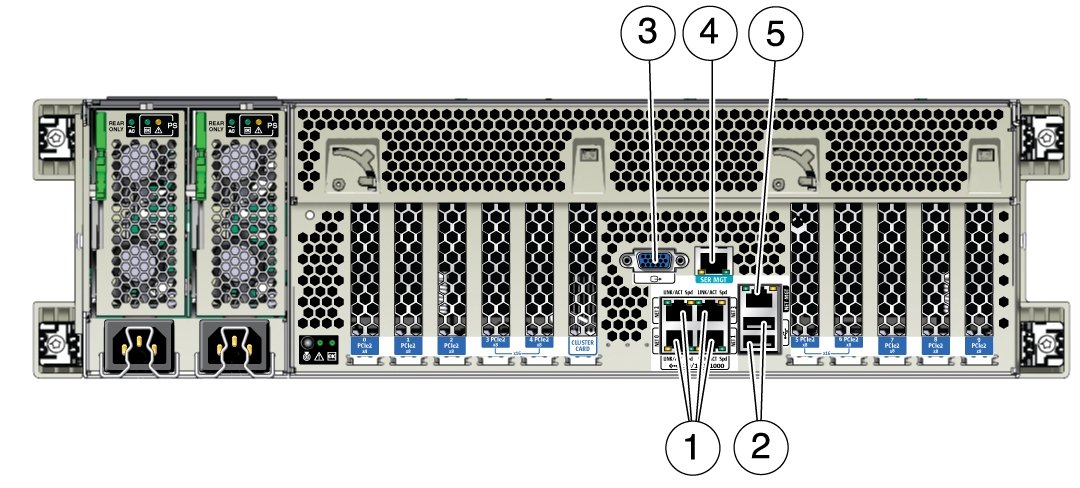

랙에 서버를 설치한 후 네트워크 및 서버 관리 포트에 케이블을 연결합니다. 다음 그림은 서버 후면 패널 포트의 위치를 보여줍니다.

1. 직접 KVM 콘솔 연결을 설정하려면 마우스 및 키보드를 서버의 USB 포트에 연결하고 모니터를 DB-15 비디오 포트에 연결합니다.
2. 이더넷 또는 직접 직렬 연결을 사용하여 서비스 프로세서에 관리 연결을 수행하려면 다음 중 하나를 수행합니다.
   • 이더넷: 네트워크 연결을 통해 Oracle ILOM(Integrated Lights Out Manager) 웹 또는 명령줄 인터페이스에 액세스하려는 경우(별개의 관리 네트워크가 권장됨), 이더넷 케이블을 서버에서 NET MGT로 표시된 네트워크 관리 포트에 연결합니다.

     ---

     주 -  SP(서비스 프로세서)는 기본적으로 NET MGT(아웃오브밴드) 포트를 사용합니다. 대신 서버의 10GbE 이더넷 포트 4개 중 하나를 공유하도록 SP를 구성할 수 있습니다. 그러면 SP에서 구성된 이더넷 포트만 사용합니다.

     ---

   • 직접 직렬: 직렬 관리 포트를 사용해서 Oracle ILOM 명령줄 인터페이스에 액세스하려면 터미널 또는 터미널 에뮬레이션 소프트웨어를 실행하는 클라이언트에서 서버에서 SER MGT로 표시된 RJ-45 직렬 포트에 직렬 널 모뎀 케이블을 연결합니다.
3. 서버 네트워크 액세스의 경우 이더넷 케이블을 10기가비트 이더넷 포트에 연결합니다.

다음 단계

Connect the Power Cords을 수행합니다.
