전원 코드 연결
이 절차를 사용하여 서버 뒤쪽에 있는 전원 공급 장치에 전원 코드를 연결합니다.
시작하기 전에
서버를 대기 전원 모드로 전원을 켜기 전에 모든 물리적, 전기, 환경 및 환기 사양 및 지침이 충족되었는지 확인합니다(Server Specifications and Guidelines 참조).
-
서버 공급 장치 배출구의 AC 전원이 서버에 대한 사양 이내에 있는지 확인합니다.
전기 사양 정보는 Electrical Specifications을 참조하십시오.
주 - 2 CPU 시스템은 로우 라인 100~127VAC 또는 하이 라인 200~240VAC 소스로 작동합니다. 4 CPU 시스템은 하이 라인 200~240VAC 소스로만 작동합니다. -
서버 뒤쪽에서 제공된 전원 코드 2개의 커넥터를 전원 공급 장치(PSU)의 AC 입력에 삽입하고 입력의 스트레인 릴리프 케이블 클립을 사용하여 코드를 고정합니다.

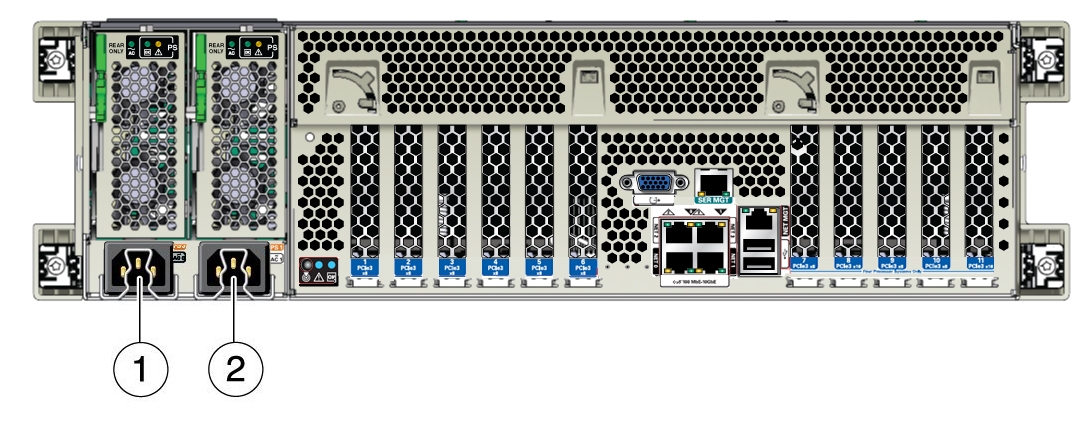

다음 그림에서 그림 설명 1 및 그림 설명 2는 PSU AC 입력 위치를 보여줍니다. PSU는 서버의 왼쪽에 있으며 왼쪽에서 오른쪽으로 지정됩니다. 가장 왼쪽에 있는 PSU는 PS0(그림 설명 1)이고 가장 오른쪽에 있는 PSU는 PS1(그림 설명 2)입니다.
-
랙을 통해 AC 케이블의 경로를 배선하고 정돈합니다.
서버가 랙 안팎으로 움직일 때 케이블이 서버의 움직임을 방해하지 않는지 확인합니다.
- 전원 코드의 플러그 끝을 전기가 공급되는 전원 콘센트에 삽입합니다.
-
PSU의 작업을 확인합니다.

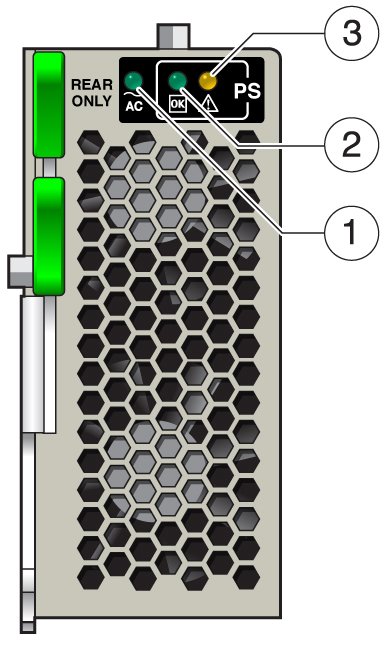

다음 그림에 나와 있는 것처럼 PSU에는 왼쪽에서 오른쪽으로 한 줄에 배열되어 있는 3개의 표시기(가장 왼쪽의 녹색 AC 표시기(그림 설명 1), 녹색 OK 표시기(그림 설명 2), 가장 오른쪽의 주황색 서비스 필요 표시기(그림 설명 3))가 있는 패널이 있습니다.
이러한 표시기는 다음과 같이 PSU의 상태에 대해 보고합니다.
-
AC: 배출구의 AC 전원이 PSU에 대한 사양 이내에 있는 경우 녹색이 켜집니다. 공급된 전원이 부족한 경우 표시기가 켜지지 않습니다.
-
OK: PSU가 올바르게 작동하고 있고 서버에 필요한 전압(AC 및 DC)을 공급하고 있는 경우 녹색이 켜집니다.
-
서비스 작업 필요: PSU가 결함 상태인 경우 주황색이 켜집니다. 서버 전면 패널 서비스 작업 필요 표시기도 켜집니다.
-
-
서버 전면에서 서버가 대기 전원 모드로 부트 중인지 확인합니다(Standby Power Mode 참조).
주 - 전원 버튼을 누르지 마십시오. 지금 서버의 전원을 켜지 마십시오. - 전면 패널 주황색 서비스 작업 필요 표시기가 켜져 있지 않은지 확인합니다.
