전면 및 후면 패널 기능
다음 절에서는 서버 전면 및 후면 패널의 기능에 대해 설명합니다.
전면 패널 기능

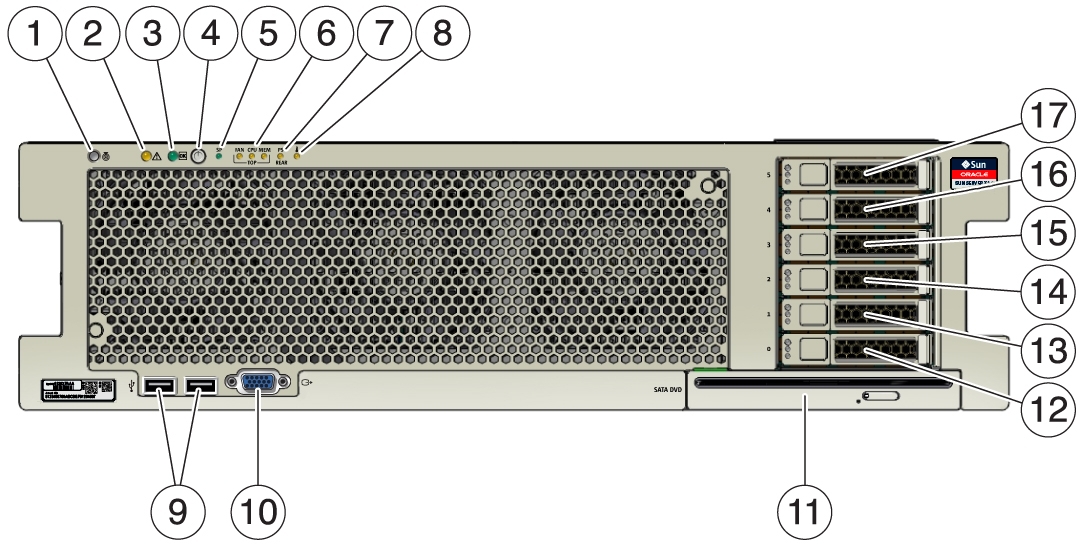

다음 그림은 Oracle Server X5-4 전면 패널을 보여주고 해당 구성 요소에 대해 설명합니다.
|
|
|
1
|
로케이터 표시기/버튼: 흰색
|
|
2
|
서비스 작업 요청 표시기: 주황색
|
|
3
|
전원/OK 표시기: 녹색
|
|
4
|
전원 버튼
|
|
5
|
SP OK/결함 표시기: 녹색/주황색
|
|
6
|
팬 모듈(팬), 프로세서(CPU) 및 메모리를 위한 서비스 작업 요청 표시기(3개): 주황색
|
|
7
|
전원 공급 장치(PS) 결함(서비스 작업 요청) 표시기: 주황색
|
|
8
|
과열 경고 표시기: 주황색
|
|
9
|
USB 2.0 포트(2)
|
|
10
|
DB-15 비디오 포트
|
|
11
|
SATA DVD 드라이브(선택 사항)
|
|
12–17
|
저장소 드라이브 슬롯 0–5(아래에서 위로)
|
|
후면 패널 기능

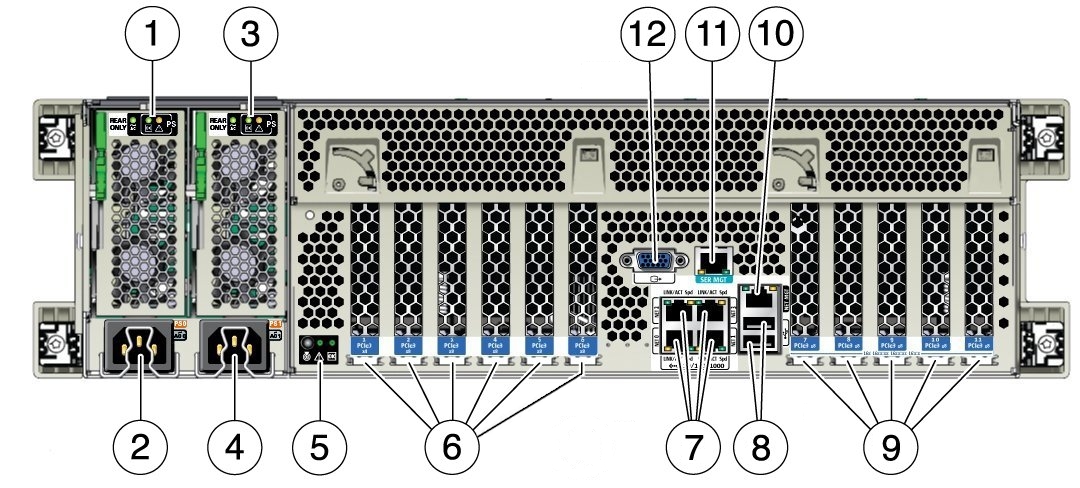

다음 그림은 Oracle Server X5-4 후면 패널을 보여주고 해당 구성 요소에 대해 설명합니다.
|
|
|
1
|
PSU(전원 공급 장치) 0 표시기 패널
|
|
2
|
PSU 0 AC 입력
|
|
3
|
PSU 1 표시기 패널
|
|
4
|
PSU 1 AC 입력
|
|
5
|
시스템 상태 표시기 패널
|
|
6
|
PCIe 카드 슬롯 1–6
|
|
7
|
네트워크(NET) 10 GbE 포트: NET0–NET3
|
|
8
|
USB 2.0 포트(2)
|
|
9
|
PCIe 카드 슬롯 7–11
|
|
10
|
서비스 프로세서(SP) 네트워크 관리(NET MGT) 포트
|
|
11
|
직렬 관리(SER MGT)/RJ-45 직렬 포트
|
|
12
|
DB-15 비디오 포트
|
|
