Oracle® ZFS Storage Appliance 케이블 연결 설명서

인쇄 보기 종료

업데이트 날짜: 2016년 2월



DE2-24 Disk Shelf에 7420 클러스터형 연결(HBA 5개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 5개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 Getting Started with Cabling를 참조하십시오.

주 -  하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

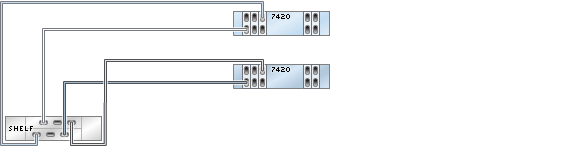

그림 184  클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

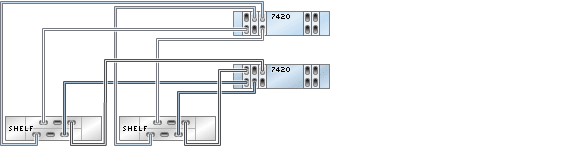

그림 185  클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

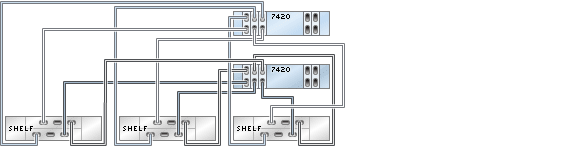

그림 186  클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 187  클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

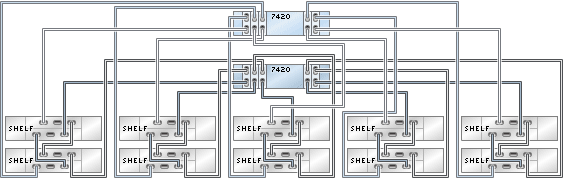

그림 188  클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 189  클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 190  클러스터형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 30개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 30개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 191  단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림
