Oracle ZFS Storage Appliance Racked System ZS4-4는 미리 랙에 구현되어 케이블로 연결된 시스템이며, 기본 캐비닛에서 2개의 클러스터화된 ZS4-4 컨트롤러와 최대 8개의 DE2-24C Disk Shelf로 구성되어 있습니다. 각각 최대 10개의 DE2-24C Disk Shelf를 포함하는 최대 2개의 확장 캐비닛을 기본 캐비닛에 연결하여 총 28개의 Disk Shelf를 구성할 수 있습니다.
Disk Shelf 구성은 2개(최소)부터 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26 및 28개(최대)까지 제공됩니다. 각 ZS4-4 컨트롤러는 2개, 3개 또는 4개의 SAS HBA 카드를 지원합니다. 하지만 각 ZS4-4 컨트롤러에는 4개의 SAS HBA 카드를 설치하여 확장 캐비닛의 Disk Shelf를 지원할 수 있습니다.
각 HBA 카드에는 4개의 포트가 포함되며, 고가용성 구성에서 2개의 Disk Shelf를 지원합니다. 각 Disk Shelf에는 2개의 서로 다른 카드에 있는 2개의 포트가 필요하므로, 완전히 구성된 기본 캐비닛에서 각 컨트롤러에 있는 HBA 카드 4개로 8개의 Disk Shelf가 지원됩니다. 따라서 기본 캐비닛에 대해 최대 4개의 Disk Shelf 체인이 지원되며, 확장 캐비닛은 추가로 4개의 체인이 지원되어 총 8개의 체인을 구성할 수 있습니다.
기본 캐비닛은 자체적으로 포함되어 있으며 일반적인 케이블 연결 방법에 따라 미리 케이블이 연결되어 있습니다. "케이블 연결 표 및 다이어그램" 절에서는 미리 랙에 구현된 시스템의 케이블 연결 방법은 물론 이후에 시스템을 확장하는 방법에 대해 설명합니다.
각 캐비닛에는 맨 아래에 있는 RU01을 포함해서 42개의 RU(랙 장치)가 있습니다. 각 ZS4-4 컨트롤러는 3개의 랙 장치를 차지하며 위치는 가장 아래쪽 랙 장치 번호로 참조됩니다. 맨 위의 컨트롤러는 컨트롤러 1로 표시되며, 기본 캐비닛에서 RU20에 있습니다. 맨 아래의 컨트롤러는 RU17에 있는 컨트롤러 0입니다. 다음 그림은 각 HBA 카드의 슬롯 번호 및 각 카드에 있는 포트 번호를 보여줍니다.

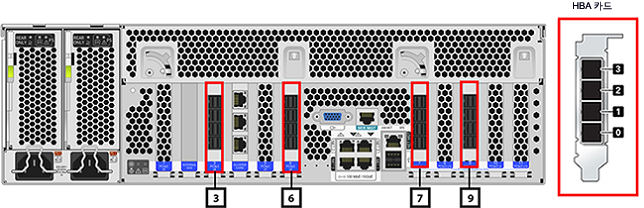

그림 404 HBA 슬롯 번호가 표시된 ZS4-4 후면 패널
각 DE2-24C Disk Shelf는 4개의 랙 장치를 차지하며 Disk Shelf는 안정성을 위해 캐비닛의 맨 아래에서 맨 위의 순서로 랙에 구현됩니다. 따라서 첫번째 Disk Shelf는 RU01에 구현되고 두번째는 RU05에 구현됩니다. 다음 그림에 표시된 것처럼 DE2-24C Disk Shelf에는 각각 3개의 포트가 포함된 2개의 IOM(I/O 모듈)이 있습니다. 컨트롤러 1은 포트 0을 사용하고 컨트롤러 0은 포트 2를 사용합니다. 모든 케이블 연결 구성에서 포트 1은 사용되지 않으며, 사용해서도 안됩니다.

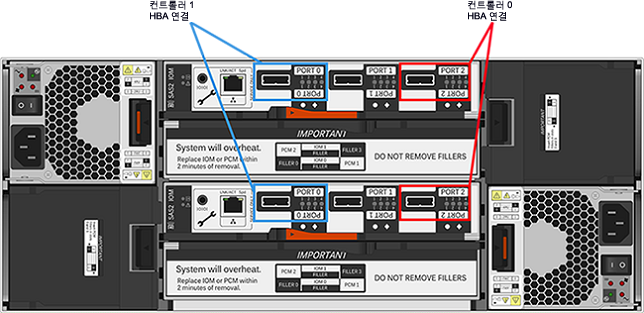

그림 405 HBA 연결이 포함된 Storage Drive Enclosure DE2-24C 후면 패널
