DE2-24 Disk Shelf에 ZS3-2 독립형 연결(HBA 2개)
다음 그림은 Oracle ZFS Storage ZS3-2 독립형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 Getting Started with Cabling를 참조하십시오.
주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.
그림 57 독립형 ZS3-2 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨
그림 58 독립형 ZS3-2 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨
그림 59 독립형 ZS3-2 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨
그림 60 독립형 ZS3-2 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

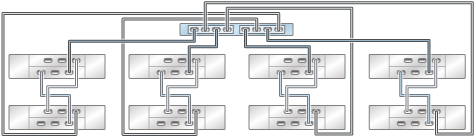

그림 61 독립형 ZS3-2 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 8개에 4줄 체인으로 연결됨

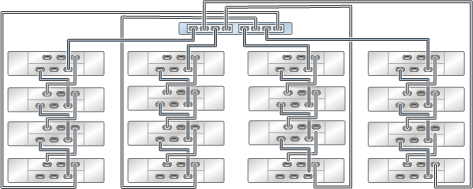

그림 62 독립형 ZS3-2 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 16개에 4줄 체인으로 연결됨
그림 63 단일 체인에 있는 여러 개의 Disk Shelf
