Sun Disk Shelf에 7420 클러스터형 연결(HBA 5개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 5개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 Getting Started with Cabling를 참조하십시오.

그림 256  클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 Sun Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 257  클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 Sun Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

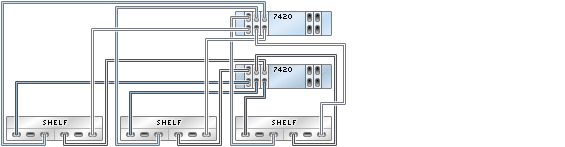

그림 258  클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 Sun Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 259  클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 Sun Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 260  클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 5개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 Sun Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 261  클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 10개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 Sun Disk Shelf 10개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 262  클러스터형 7420 컨트롤러의 HBA 5개가 Sun Disk Shelf 30개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 Sun Disk Shelf 30개에 5줄 체인으로 연결된 모습을 보여주는 그림
