업데이트 날짜: 2016년 2월



DE2-24 Disk Shelf에 7420 독립형 연결(HBA 2개)

다음 그림은 Oracle ZFS Storage 7420 독립형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 Getting Started with Cabling를 참조하십시오.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 75  독립형 7420 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 76  독립형 7420 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

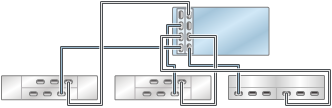

그림 77  독립형 7420 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

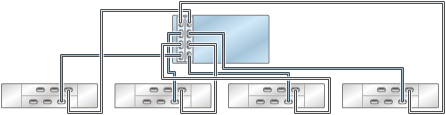

그림 78  독립형 7420 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

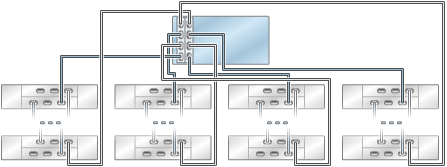

그림 79  독립형 7420 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결됨

image:7420 독립형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 80  단일 체인에 있는 여러 개의 Disk Shelf

image:단일 체인에 있는 여러 개의 Disk Shelf를 보여주는 그림
