혼합 Disk Shelf에 7420 독립형 연결(HBA 3개)
다음 그림은 Oracle ZFS Storage 7420 독립형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 Getting Started with Cabling를 참조하십시오.
컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.
-
컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.
-
동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.
주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오. 4X4 포트 SAS-2 HBA는 릴리스 AK 2013.1.0 이상에서만 지원됩니다.

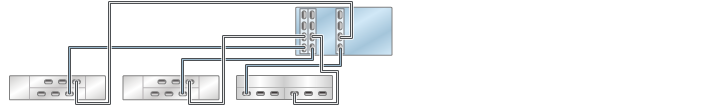

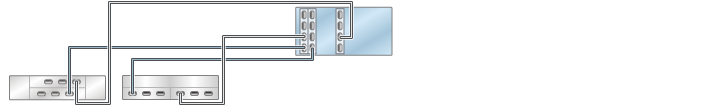

그림 353 독립형 7420 컨트롤러의 HBA 3개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 354 독립형 7420 컨트롤러의 HBA 3개가 혼합 Disk Shelf 3개에 3줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

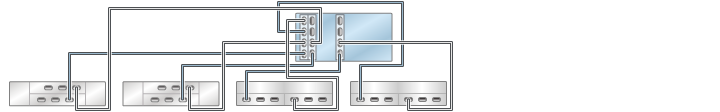

그림 355 독립형 7420 컨트롤러의 HBA 3개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

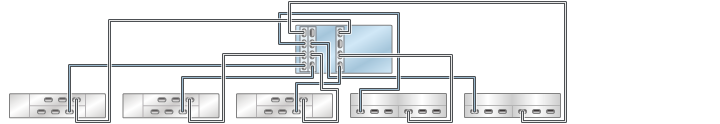

그림 356 독립형 7420 컨트롤러의 HBA 3개가 혼합 Disk Shelf 5개에 5줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

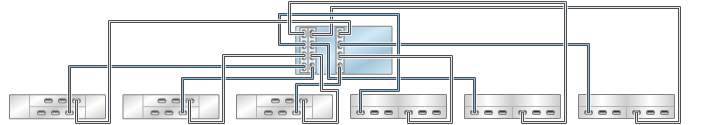

그림 357 독립형 7420 컨트롤러의 HBA 3개가 혼합 Disk Shelf 6개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

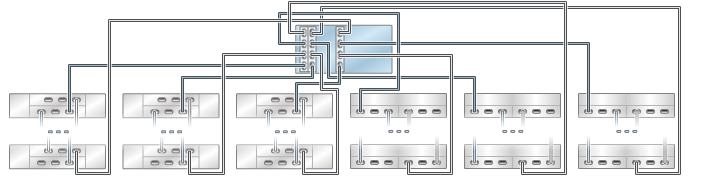

그림 358 독립형 7420 컨트롤러의 HBA 3개가 혼합 Disk Shelf 여러 개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)
그림 359 단일 체인에 있는 여러 개의 DE2-24 Disk Shelf
그림 360 단일 체인에 있는 여러 개의 Sun Disk Shelf
