Sun Disk Shelf에 7420 독립형 연결(HBA 4개)
다음 그림은 Oracle ZFS Storage 7420 독립형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 Getting Started with Cabling를 참조하십시오.
주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.
그림 220 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 1개에 단일 체인으로 연결됨
그림 221 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 2개에 2줄 체인으로 연결됨
그림 222 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 3개에 3줄 체인으로 연결됨
그림 223 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 4개에 4줄 체인으로 연결됨

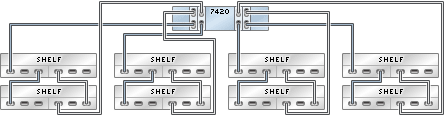

그림 224 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 8개에 4줄 체인으로 연결됨

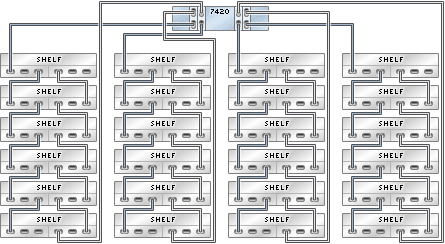

그림 225 독립형 7420 컨트롤러의 HBA 4개가 Sun Disk Shelf 24개에 4줄 체인으로 연결됨
