ZS3-4 클러스터형을 혼합 Disk Shelf에 연결(HBA 4개)
다음 그림은 Oracle ZFS Storage ZS3-4 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 Getting Started with Cabling를 참조하십시오.
컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.
-
컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.
-
동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.
주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오. 4X4 포트 SAS-2 HBA는 릴리스 AK 2013.1.0 이상에서만 지원됩니다.

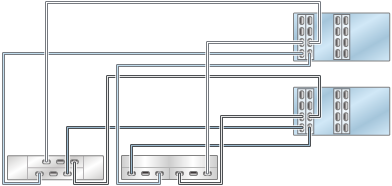

그림 317 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

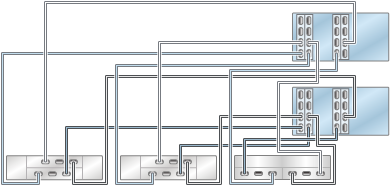

그림 318 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 3개에 3줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

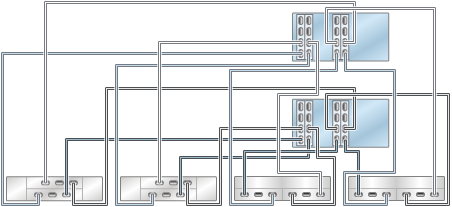

그림 319 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

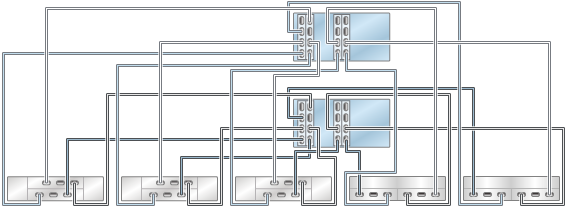

그림 320 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 5개에 5줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

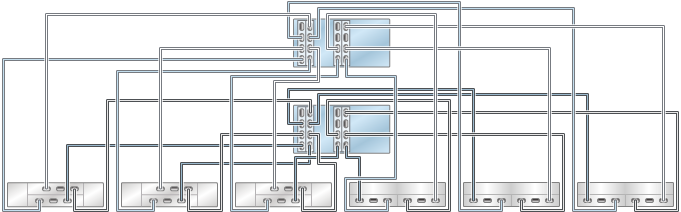

그림 321 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 6개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

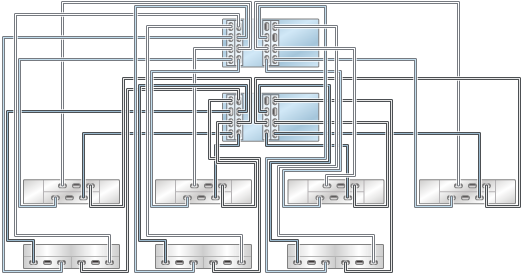

그림 322 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 7개에 7줄 체인으로 연결됨(DE2-24가 위쪽에 표시)
그림 323 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 8개에 8줄 체인으로 연결됨(DE2-24가 위쪽에 표시)
그림 324 클러스터형 ZS3-4 컨트롤러의 HBA 4개가 혼합 Disk Shelf 여러 개에 8줄 체인으로 연결됨(DE2-24가 위쪽에 표시)
그림 325 단일 체인에 있는 여러 개의 DE2-24 Disk Shelf
그림 326 단일 체인에 있는 여러 개의 Sun Disk Shelf
