サーバーを取り付ける (2 ポスト 19 インチハードマウントラックキット)

1. 必要な工具類を用意します。

   設置に必要な工具を参照してください。

2. サーバーに関する注意事項をお読みください。

   取り扱い上の注意および静電放電に関する注意事項を参照してください。

3. ラックに関する注意事項を読み、ラックを固定します。

   ラックに関する注意事項およびラックを固定するを参照してください。

4. データセンターの既存のサーバーのラックキットを変更する場合は、これらの手順を実行します。
   1. サーバーをシャットダウンし、電源ケーブルとデータケーブルを取り外します。
   2. サーバーをラックから取り外し、静電気防止用マットの上に置きます。
   3. 該当する場合は、既存の固定部品をサーバーとラックから取り外します。
5. 側面固定部品をサーバーの側面に固定します。

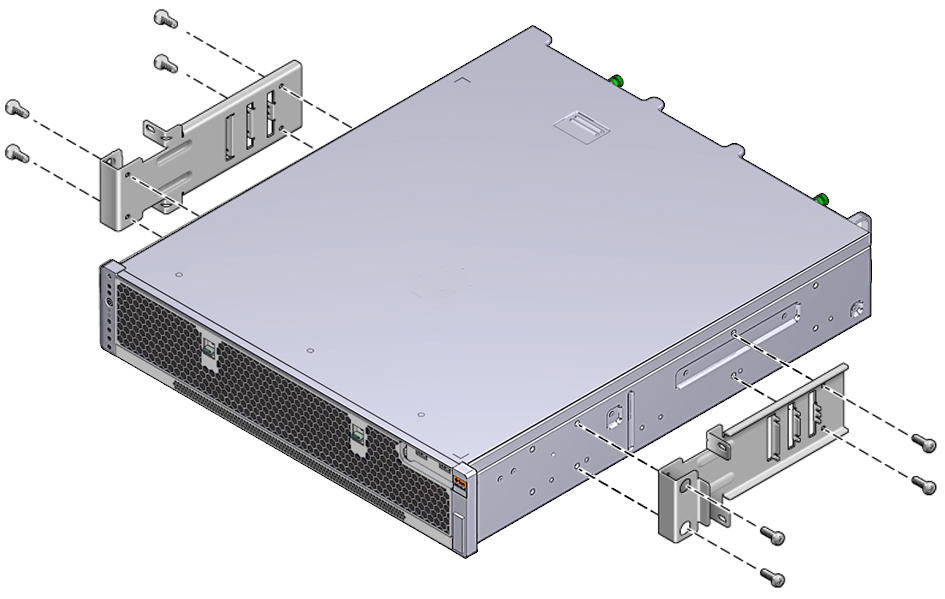

   側面固定部品ごとに 4 本の M5 × 7 SEM ねじを使用します。



6. サーバーをラックまで持ち上げます。
7. 各固定部品にねじを 2 本ずつ使用して、サーバーの前面をラックの前面に固定します。

   使用しているラックによって、ねじのサイズが異なります。



8. (オプション) 使用環境で特に強い振動が発生する場合は、背面プレートを使用してサーバーをラックにさらに固定します。

   背面プレートは、ポストの厚さに応じて、ポストの背面および各側面固定部品の 3 つのねじ受けセットのいずれかに取り付けます。

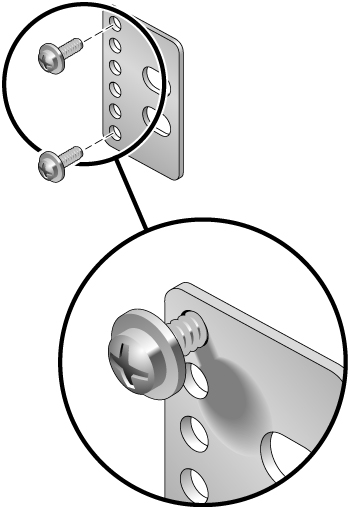

   1. 背面プレートの 6 つの位置のいずれかにねじをゆるく取り付けます。

      背面プレートごとに 2 本の M3 × 8 SEM ねじを使用します。位置は、ラック内のレールの厚さによって決まります。たとえば、この図は、背面プレート上での最適なラック位置のねじの取り付け位置を示しています。

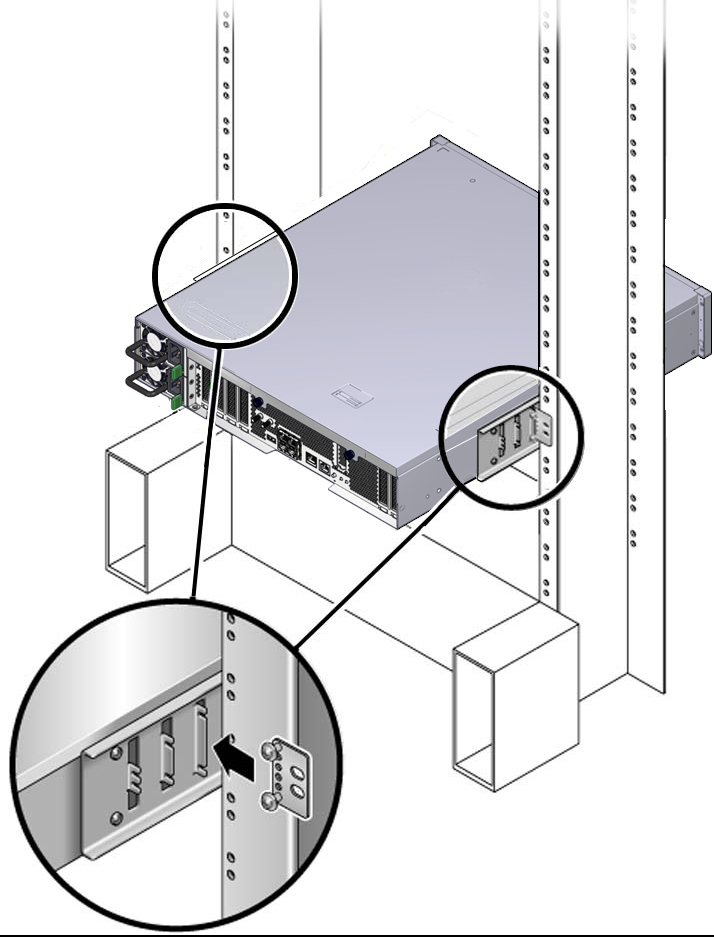

   2. 背面パネルを内側にスライドさせて、ねじ受けのいずれかのセットにねじがはまるようにします。

      ねじ頭がサーバーの背面側を向き、背面プレートのもう一方の側がラックポストの手前にくるようにします。



   3. ねじをきつく締めて、背面プレートを側面固定部品のねじ受けのセットに固定します。

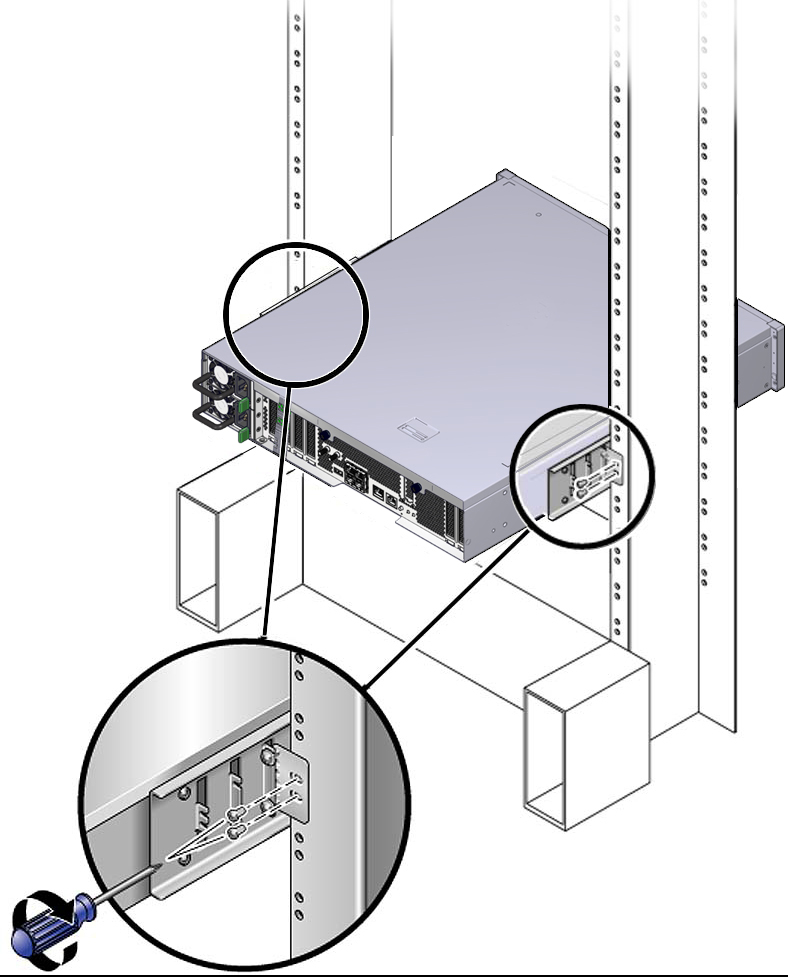

   4. 背面プレートのもう一方の側をポストの背面に固定します。

      ポストあたり 2 本のねじを使用します。使用しているラックによって、ねじのサイズが異なります。



9. 必要なケーブルとオプションのケーブルを接続します。

   ケーブルの接続を参照してください。

10. 次に実行する手順を確認します。
    • 既存のサーバーの場合、サービスマニュアルの手順に従って、サーバーを再稼働させます。
    • 新しいサーバーの場合は、このガイドの手順に従って、設置を続行します。
