シャーシのアース線を接続する
サーバーの出荷用キットには、シャーシのアース線をサーバーの背面のスタッド端子に接続するためのアース端子と 2 つの M5 ナットが含まれています。アース線は用意する必要があります。
この手順は、AC 入力電力を持つサーバーの場合はオプションです。電源装置およびシャーシのアース線を使用してサーバーを接地することもできます。
- 出荷用キットからアース端子と 2 つの M5 ナットを取り出します。
- アース線をアース端子のカシメ爪に挿入し、圧着工具を使用して、カシメ爪でアース線を固定します。
- サーバーの背面に移動して、2 つのアーススタッド端子を探します。
-

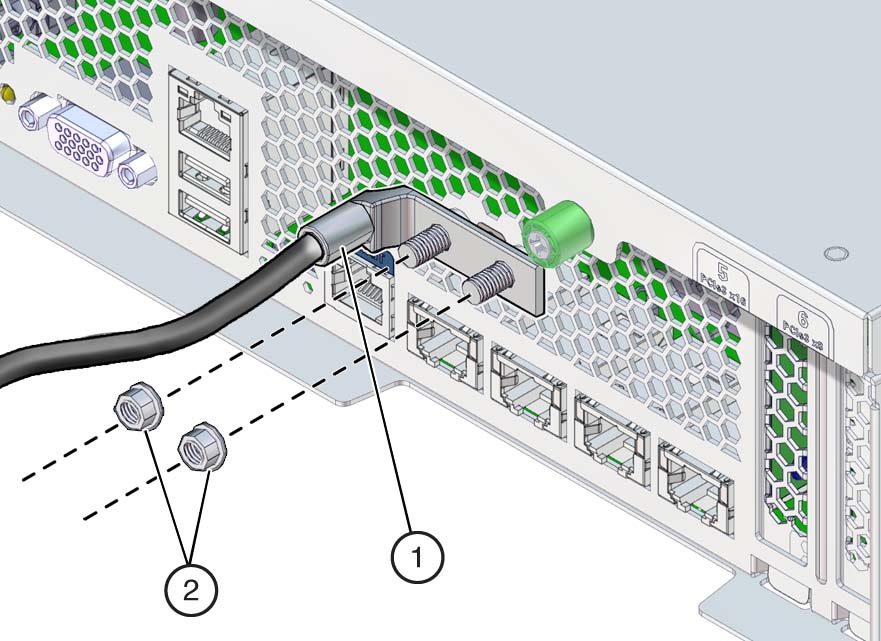

アース端子をシャーシの背面の 2 つのアーススタッド端子にはめ合わせます。
番号説明1アース端子に固定されたアース線2M5 ナット - 2 つの M5 ナットを使用して、アース端子をアーススタッド端子に固定します。
-
アース線の反対側の終端を建物のアースに固定します。
ラックが建物のアースに適切に接地されている場合は、アース線をラックの適切なアースポイントに固定できます。
