Netra SPARC S7-2 サーバー設置ガイド

印刷ビューの終了

更新: 2016 年 6 月



サーバーを取り付ける (4 ポスト 19 インチハードマウントラックキット)


Caution

注意  -  ラックにサーバーを取り付けるには、ここに示す 4 ポスト 19 インチハードマウントキットの手順に従う必要があります。この手順に従わずにサーバーを取り付けた場合は、サポートの対象外となります。


  1. 必要な工具類を用意します。

    設置に必要な工具を参照してください。

  2. サーバーに関する注意事項をお読みください。

    取り扱い上の注意および静電放電に関する注意事項を参照してください。

  3. ラックに関する注意事項を読み、ラックを固定します。

    ラックに関する注意事項およびラックを固定するを参照してください。

  4. データセンターの既存のサーバーのラックキットを変更する場合は、これらの手順を実行します。
    1. サーバーをシャットダウンし、電源ケーブルとデータケーブルを取り外します。
    2. サーバーをラックから取り外し、静電気防止用マットの上に置きます。
    3. 該当する場合は、既存の固定部品をサーバーとラックから取り外します。
  5. ハードマウント部品をサーバーの側面に固定します。

    各固定部品には 4 つの M5 × 4.5 mm プラス平頭ねじを使用します。


    image:サーバーへの 2 つのハードマウント固定部品の取り付け方法を示す図。
  6. ラックの奥行きを測定します。

    測定には、次の手順を実行します。

  7. 背面固定部品をサーバーの背面側に取り付けます。このとき、測定したラックの奥行きに合わせて背面固定部品を伸ばします。

    ラックの奥行きに応じて、各固定部品に対して付属の M4 × 0.5 × 5 mm プラスなべ頭ねじを 2 本または 3 本使用します。

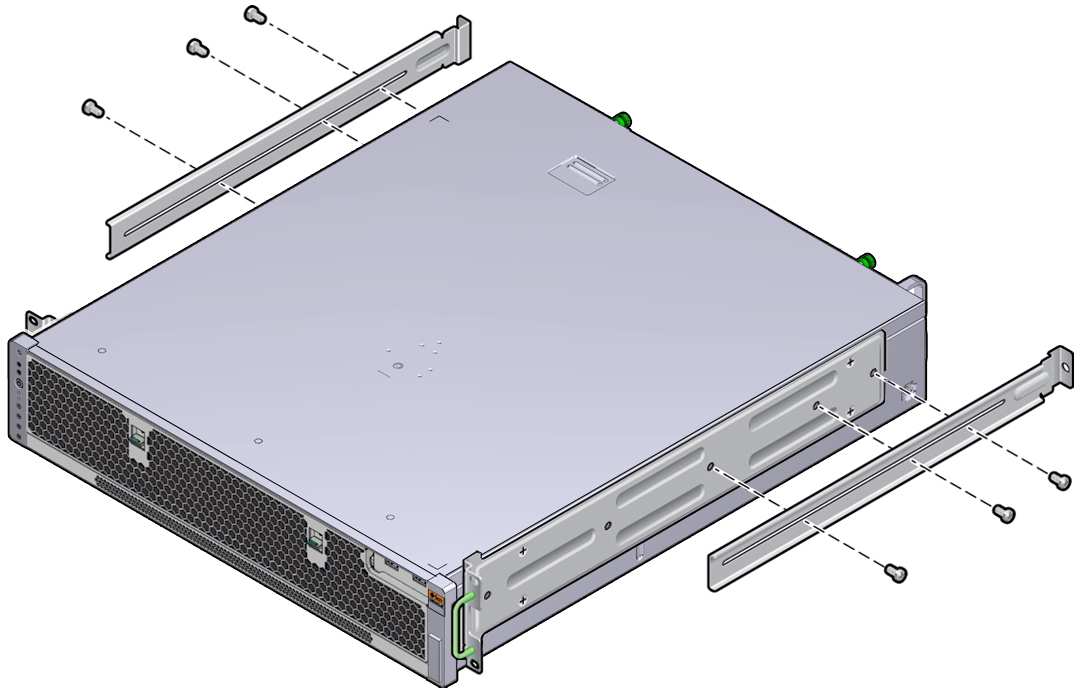

    image:2 つの背面固定部品を取り付ける位置を示す図。
  8. ラックの取り付け位置までサーバーを持ち上げます。
  9. ハードマウント固定部品の前面を固定します。

    ポストごとに 2 本のねじを使用します。


    image:前面ハードマウント固定部品の固定位置を示す図。
  10. 背面固定部品をラックの背面に固定します。

    背面固定部品ごとに 2 本のねじを使用します。

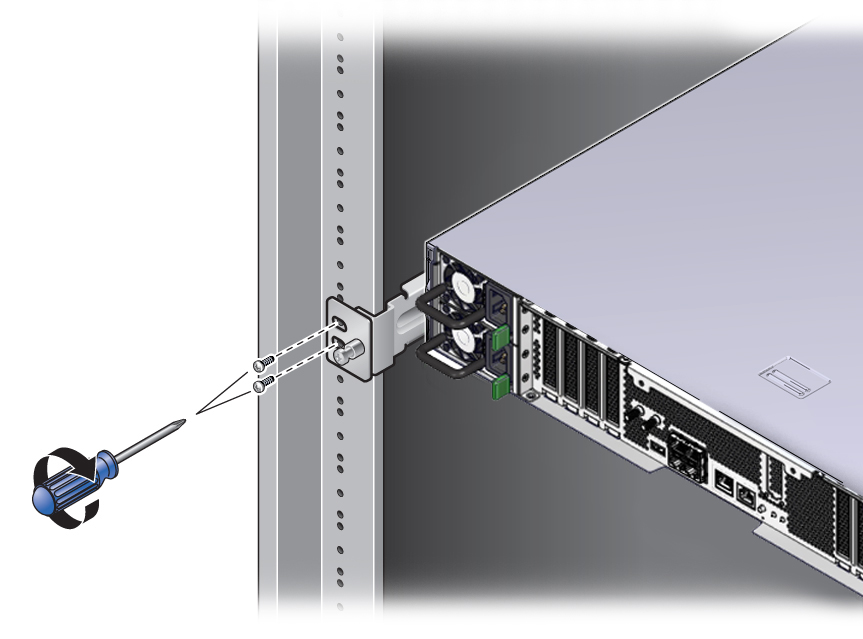

    image:ラックにサーバーの背面を固定する方法を示す図。
  11. 必要なケーブルとオプションのケーブルを接続します。

    ケーブルの接続を参照してください。

  12. 次に実行する手順を確認します。
    • 既存のサーバーの場合、サービスマニュアルの手順に従って、サーバーを再稼働させます。
    • 新しいサーバーの場合は、このガイドの手順に従って、設置を続行します。
