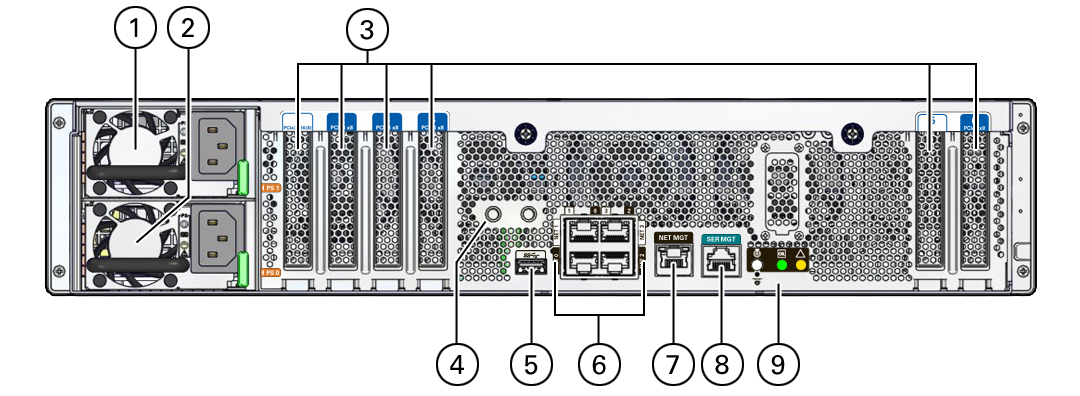

背面パネルのコンポーネント (設置)

番号 説明 リンク 1 ホットスワップ可能電源装置 (AC)、PS1 Netra SPARC S7-2 サーバーサービスマニュアル の 電源装置の保守 2 ホットスワップ可能電源装置 (AC)、PS0 Netra SPARC S7-2 サーバーサービスマニュアル の 電源装置の保守 3 PCIe スロット Netra SPARC S7-2 サーバーサービスマニュアル の PCIe カードの保守 4 アーススタッド端子 シャーシのアース線を接続する 5 USB 3.0 ポート USB ポート 6 4 つの 10 ギガビット Ethernet ポート (NET 3、NET 2、NET 1、NET 0) 10 ギガビット Ethernet ポート 7 NET MGT ポート NET MGT ポート 8 SER MGT ポート SER MGT ポート 9 ステータス LED: ロケータ LED およびボタン 保守要求 LED 主電源 OK LED Netra SPARC S7-2 サーバーサービスマニュアル の LED ボードの保守

関連情報

• 設置タスクの概要

• サーバーの概要

• フロントパネルのコンポーネント (設置)

• Netra SPARC S7-2 サーバーサービスマニュアル
