Componentes del panel frontal con placa posterior para 24 unidades (instalación)

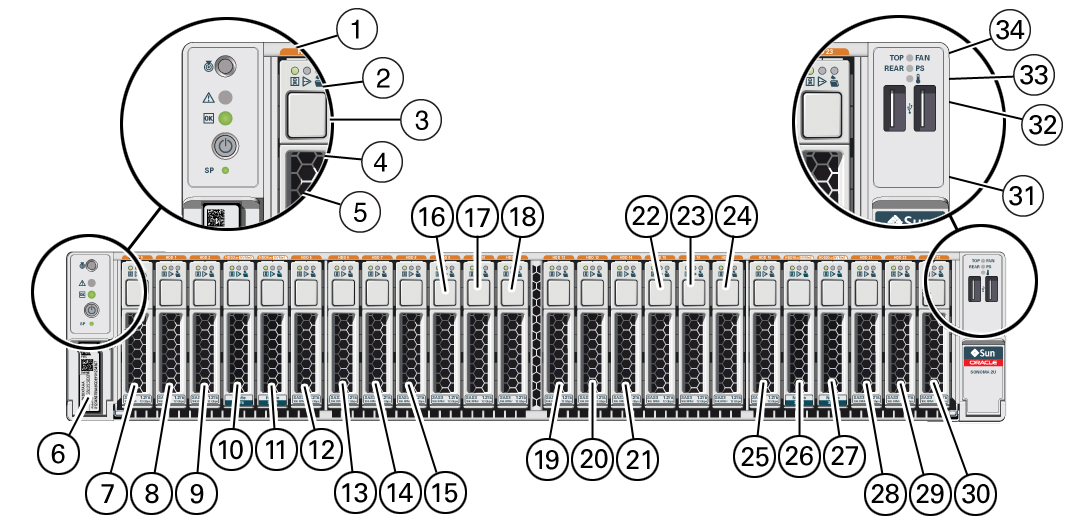

image:Figura en la que se muestran los componentes y los LED del panel frontal del servidor con una placa posterior para 24 unidades de 2,5 in.
N.°
Descripción
1
Botón de localización/LED de localización (blanco)
2
LED de acción de servicio requerida (ámbar)
3
LED de energía (verde)
4
Botón de encendido
5
Botón de estado de energía del SP (verde)
6
Número de serie del servidor
7
Unidad 0
8
Unidad 1
9
Unidad 2
10
Unidad 3 (o unidad NVMe 0)
11
Unidad 4 (o unidad NVMe 1)
12
Unidad 5
13
Unidad 6
14
Unidad 7
15
Unidad 8
16
Unidad 9
17
Unidad 10
18
Unidad 11
19
Unidad 12
20
Unidad 13
21
Unidad 14
22
Unidad 15
23
Unidad 16
24
Unidad 17
25
Unidad 18
26
Unidad19 (o unidad NVMe 2)
27
Unidad 20 (o unidad NVMe 3)
28
Unidad 21
29
Unidad 22
30
Unidad 23
31
Conectores USB 2.0 (2)
32
LED de sobrecalentamiento (ámbar)
33
LED de fallo de PS (ámbar)
34
LED de fallo de ventilador (ámbar)
