Instalación del servidor en los conjuntos de guías deslizantes
Utilice este procedimiento para instalar el chasis del servidor, con soportes de montaje acoplados, en los conjuntos de guías deslizantes que se montarán en el bastidor.
 | Precaución - Este procedimiento requiere un mínimo de dos personas debido al peso del servidor. Si este procedimiento es realizado por una sola persona, se pueden producir daños en el equipo o lesiones personales. |
| Precaución - Siempre cargue el equipo en un bastidor empezando por abajo, de modo que el bastidor no pese demasiado en la parte superior y vuelque. Extienda la barra antivolcado del bastidor para evitar que se vuelque durante la instalación del equipo. |
-
Acople el hardware de montaje en bastidor al servidor y al bastidor.
Consulte Instalación del hardware de montaje en rack y Acoplamiento de los conjuntos de guías deslizantes al bastidor.
- Empuje las guías deslizantes hacia adentro de los conjuntos en el bastidor lo más lejos posible.
- Coloque el servidor de manera que los extremos posteriores de los soportes de montaje queden alineados con los conjuntos de guías deslizantes que se montarán en el bastidor.

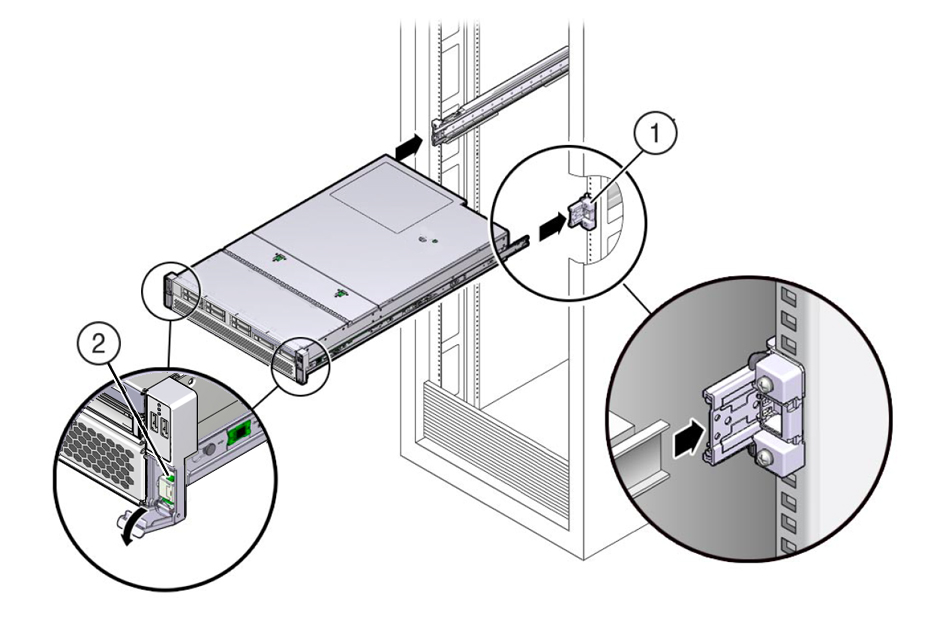

- Inserte los soportes de montaje en las guías deslizantes y, a continuación, empuje el servidor para introducirlo en el bastidor hasta que los soportes de montaje se encuentren con los topes de las guías deslizantes (aproximadamente 30 cm [12 in]).
N.°Descripción1Inserción del soporte de montaje en la guía deslizante2Palanca de liberación de la guía deslizante - Mantenga hacia abajo simultáneamente las palancas de liberación de las guías deslizantes de cada soporte de montaje al tiempo que introduce el servidor en el bastidor.
Continúe empujando el servidor dentro del bastidor hasta que los bloqueos de las guías deslizantes (en la parte frontal de los soportes de montaje) se acoplen a los conjuntos de guías deslizantes.
Escuchará un chasquido cuando los bloqueos de las guías deslizantes estén acoplados.
Precaución - Verifique que el servidor esté montado correctamente en el rack y que los bloqueos de las guías deslizantes estén acoplados con los soportes de montaje antes de instalar el CMA opcional.
-
(Opcional) Instale el CMA.
Consulte Preparación del CMA para la instalación.
Si no planea usar el CMA, consulte Verificación del funcionamiento de las guías deslizantes y del CMA.
