Conexión del CMA al servidor

Antes de conectar el CMA al servidor, asegúrese de que las cubiertas de cables correctas estén instaladas en el CMA.

  1. Prepare el CMA para la instalación en el servidor.

    Consulte Preparación del CMA para la instalación.

  2. Para facilitar la instalación del CMA, extraiga el servidor aproximadamente 13 cm (5 in) fuera de la parte frontal del bastidor.
  3. Lleve el CMA a la parte posterior del bastidor del equipo y asegúrese de contar con espacio suficiente para trabajar en la parte posterior del servidor.

    Notas -  Las referencias a "izquierda" o "derecha" en este procedimiento suponen que está mirando la parte posterior del bastidor del equipo.

    Notas -  A lo largo de este procedimiento de instalación, sostenga el CMA y no permita que cuelgue por su propio peso hasta sujetarlo en los cuatro puntos de conexión.
  4. Instale el conector A del CMA en la guía deslizante izquierda.
    1. Inserte el conector A del CMA en la ranura frontal de la guía deslizante izquierda hasta que se acople en su lugar con un chasquido (paneles 1 y 2).

      La lengüeta del conector A se inserta en la ranura frontal de la guía deslizante (panel 1).

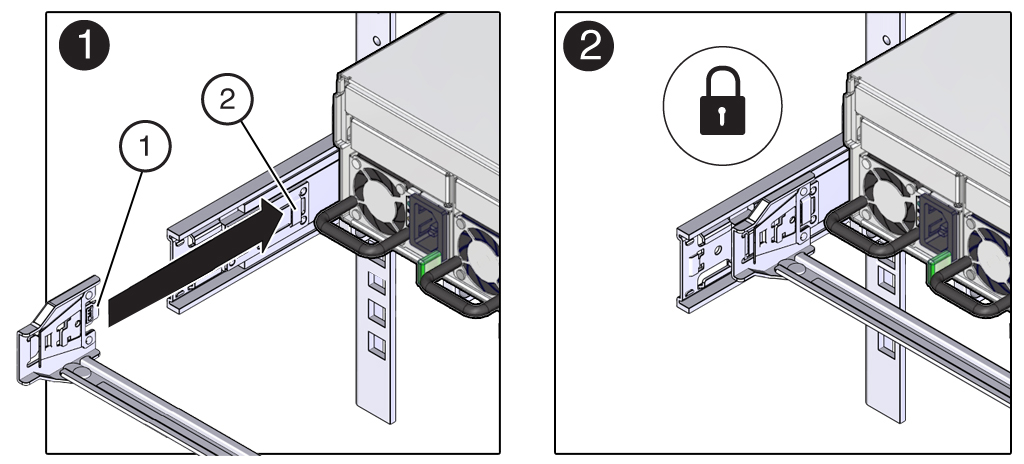

      image:Figura en la que se muestra cómo conectar el conector A del CMA con la guía deslizante izquierda.
      N.°
      Descripción
      1
      Lengüeta del conector A
      2
      Ranura frontal de la guía deslizante izquierda
    2. Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector A esté encajado correctamente.
  5. Instale el conector B del CMA en la guía deslizante derecha.
    1. Inserte el conector B del CMA en la ranura frontal de la guía deslizante derecha hasta que se acople en su lugar con un chasquido (paneles 1 y 2).

      La lengüeta del conector B se inserta en la ranura frontal de la guía deslizante (panel 1).

    2. Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector B esté correctamente ajustado.

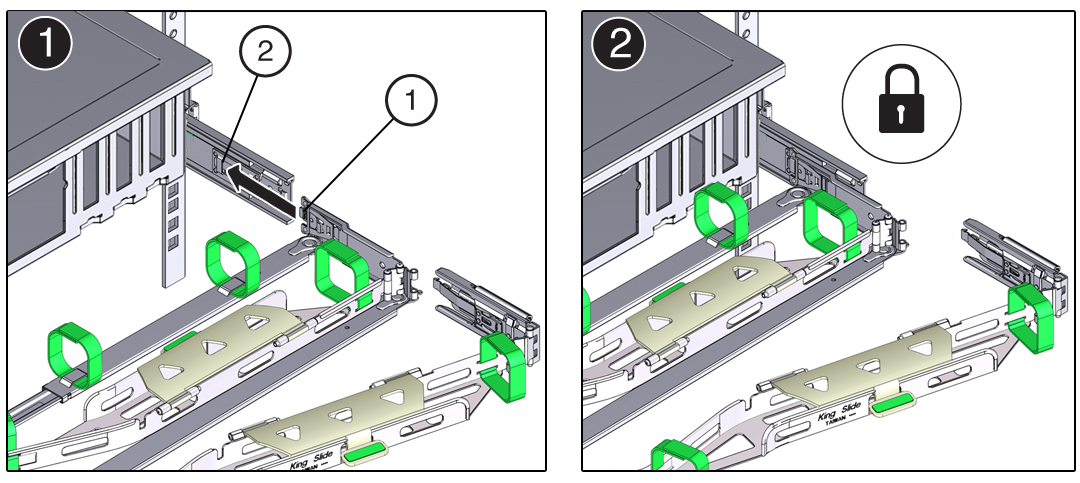

      image:Figura en la que se muestra cómo conectar el conector B del CMA con la guía deslizante derecha.
      N.°
      Descripción
      1
      Lengüeta del conector B
      2
      Ranura frontal de la guía deslizante derecha
  6. Instale el conector C del CMA en la guía deslizante derecha.
    1. Alinee el conector C con la guía deslizante de modo que el resorte de bloqueo (referencia 1) esté ubicado en la parte interna (lado del servidor) de la guía deslizante derecha (panel 1).

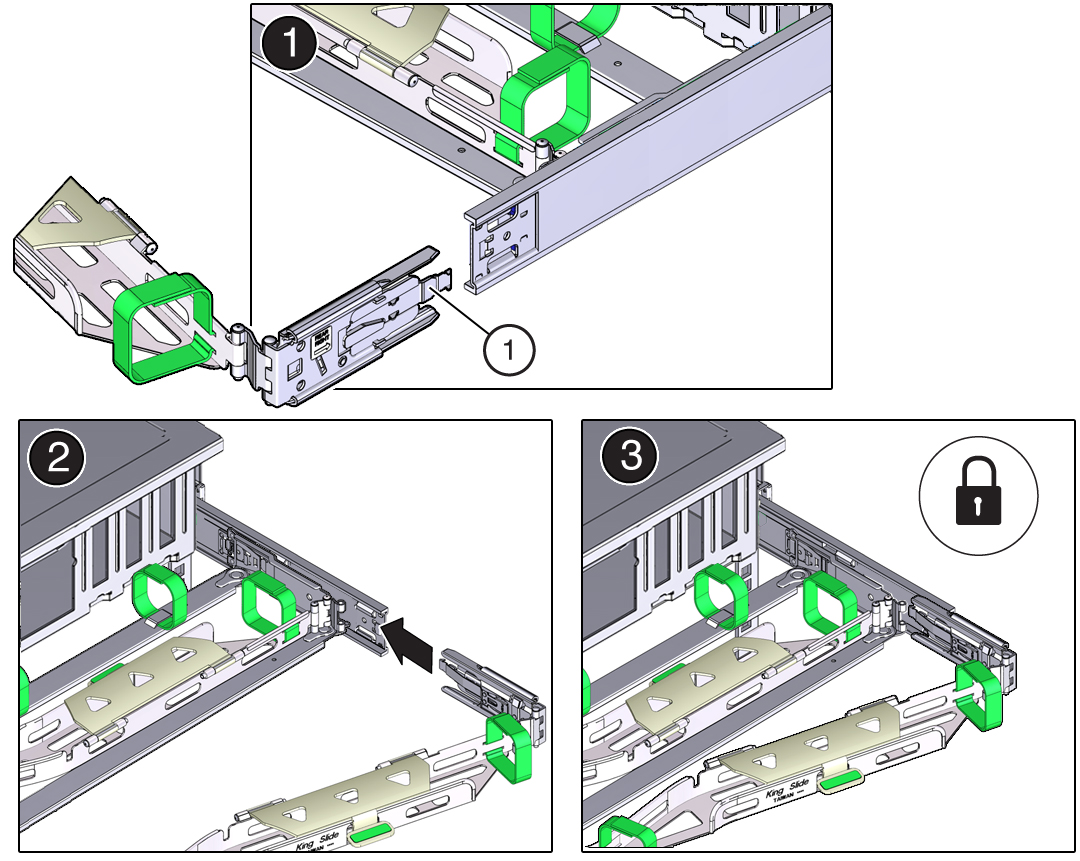

      image:Figura en la que se muestra cómo instalar el conector C del CMA en la guía deslizante derecha.
      N.°
      Descripción
      1
      Resorte de bloqueo del conector C
    2. Inserte el conector C en la guía deslizante derecha hasta que se acople en su sitio con un chasquido (paneles 2 y 3).
    3. Tire suavemente del lado derecho de la barra deslizante posterior del CMA para verificar que el conector C esté correctamente ajustado.
  7. Prepare el conector D del CMA para la instalación.

    Extraiga la cinta que sujeta el soporte de ajuste de la guía deslizante al conector D y asegúrese de que el soporte de ajuste esté correctamente alineado con el conector D (paneles 1 y 2).


    Notas -  El CMA se envía con el soporte de ajuste de la guía deslizante sujetado con cinta al conector D. Debe quitar la cinta antes de instalar este conector.

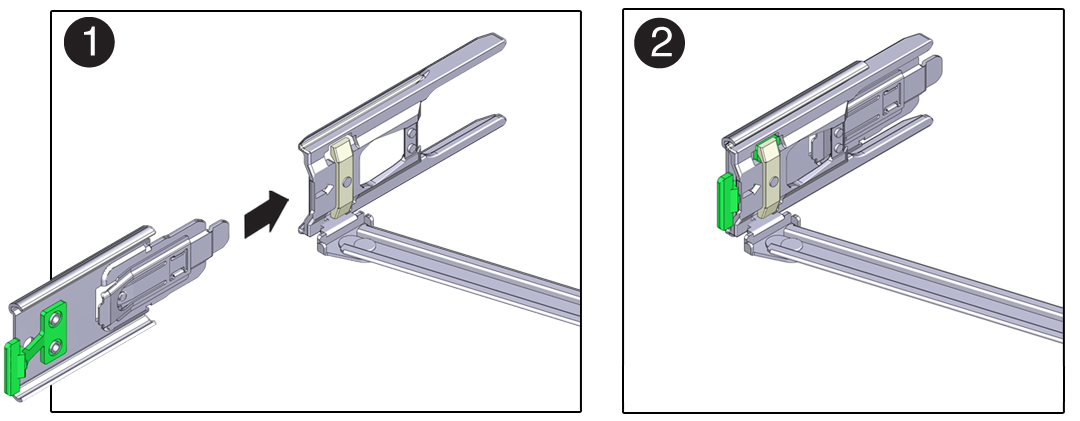

    image:Figura en la que se muestra cómo alinear el soporte de ajuste de la guía deslizante del CMA con el conector D.
  8. Instale el conector D del CMA en la guía deslizante izquierda.
    1. Sostenga el soporte de ajuste de la guía deslizante en su lugar e inserte el conector D y el soporte de ajuste de la guía deslizante asociado en la guía deslizante izquierda hasta que el conector D se acople en su lugar con un chasquido (paneles 1 y 2).

      Notas -  Al insertar el conector D en la guía deslizante, el método preferido y más sencillo es instalar el conector D y el soporte de ajuste como una pieza en la guía deslizante.
    2. Tire suavemente del lado izquierdo de la barra deslizante del CMA para verificar que el conector D esté correctamente ajustado.

      Notas -  El soporte de ajuste de la guía deslizante tiene una lengüeta de liberación verde. Esta lengüeta se usa para liberar y quitar el soporte de ajuste para poder extraer el conector D.

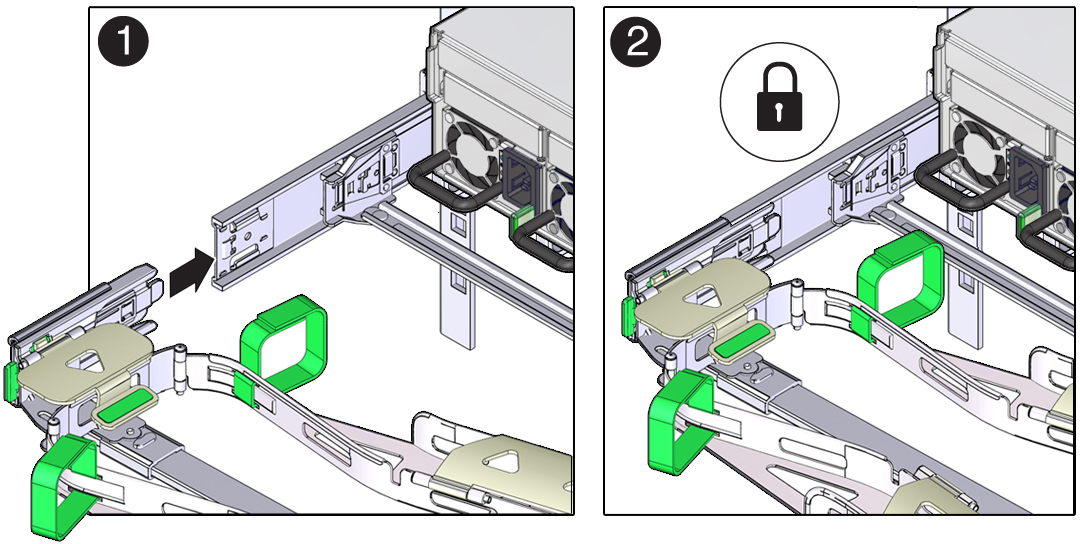

      image:Figura en la que se muestra cómo instalar el conector D del CMA y el soporte de ajuste asociado en la guía deslizante izquierda.
  9. Tire suavemente del lado izquierdo de la barra deslizante del CMA para verificar que el conector D esté correctamente ajustado.

    Notas -  El soporte de ajuste de la guía deslizante tiene una lengüeta de liberación de color verde. Esta lengüeta se usa para liberar y quitar el soporte de ajuste para poder extraer el conector D.
  10. Tire suavemente de los cuatro puntos de conexión del CMA para garantizar que los conectores del CMA estén completamente ajustados antes de permitir que el CMA cuelgue por su propio peso.
  11. Verifique que las guías deslizantes y el CMA estén funcionando correctamente.

    Consulte Verificación del funcionamiento de las guías deslizantes y del CMA.
