Acoplamiento de los conjuntos de guías deslizantes al bastidor

Utilice la tarjeta de instalación para montaje en bastidor a fin de identificar los orificios de montaje correctos para las guías deslizantes.

1. Desembale los soportes de montaje y la tarjeta de instalación del kit de montaje en bastidor.

   Consulte Instalación del hardware de montaje en rack.

2. Asegúrese de que haya suficiente espacio vertical en el armario para instalar el servidor.

   Consulte Compatibilidad del rack.

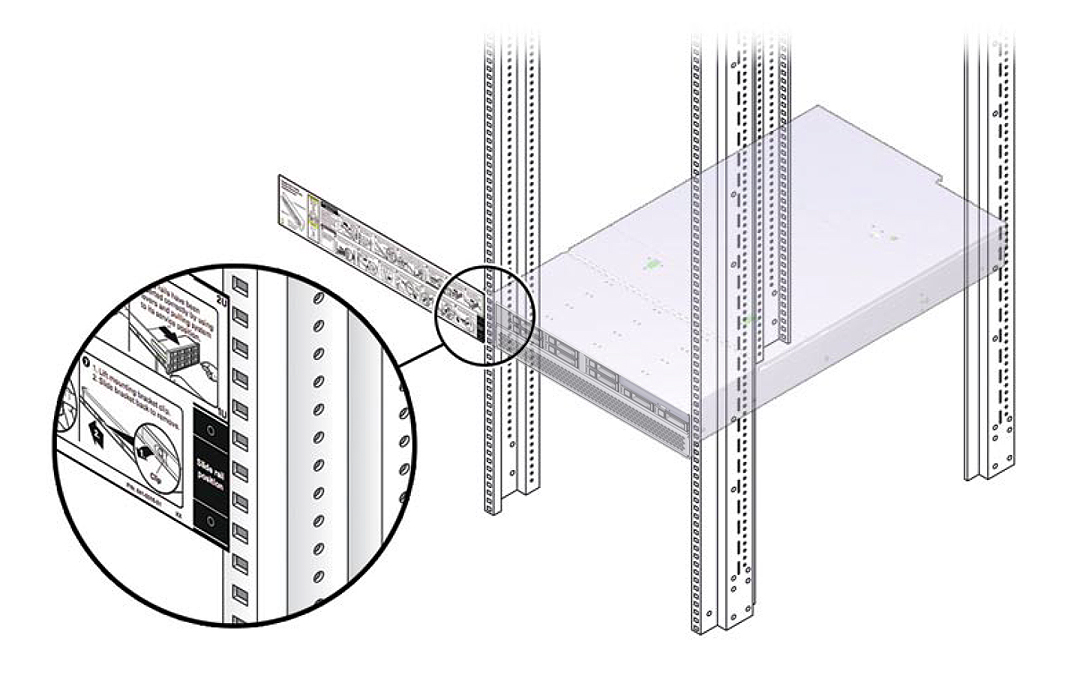

3. Coloque la tarjeta de instalación para montaje en bastidor contra las guías frontales.

   El borde inferior de la tarjeta se corresponde con el borde inferior del servidor. Mida desde la parte inferior de la tarjeta de instalación.



4. Marque los orificios de montaje para las guías deslizantes frontales.
5. Marque los orificios de montaje para las guías deslizantes posteriores.

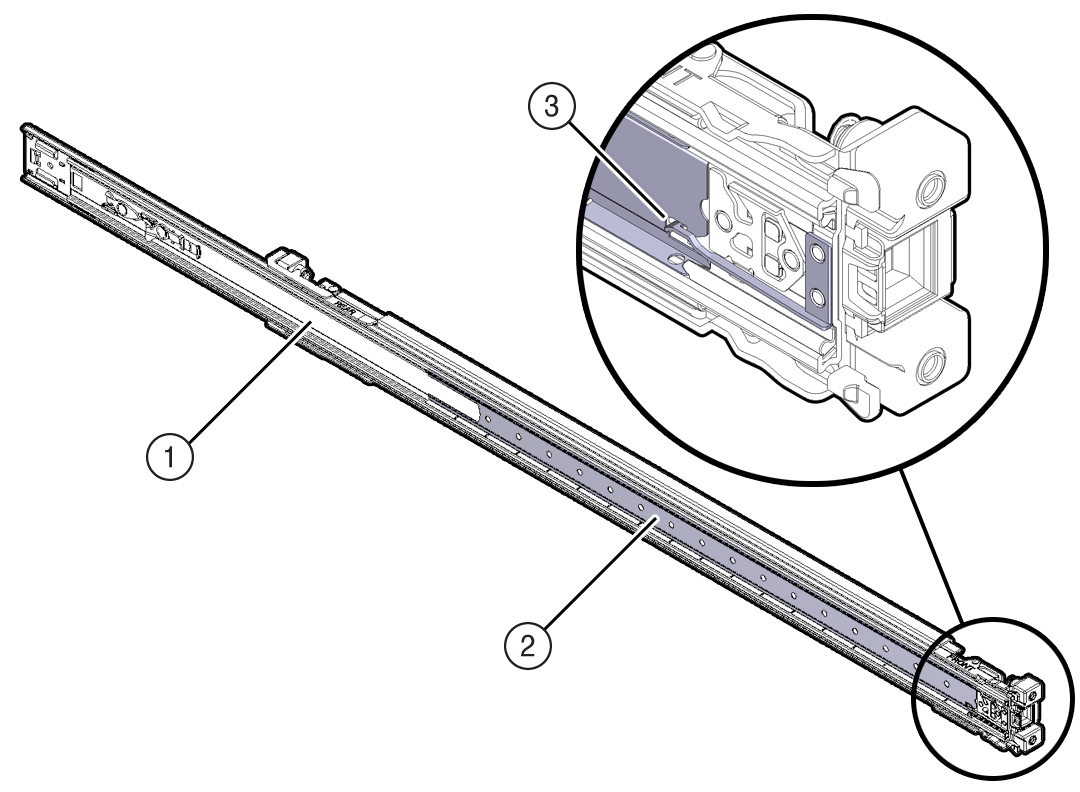

6. Oriente el conjunto de guías deslizantes de manera que la corredera con cojinetes de bolas quede hacia adelante y fijada en su sitio.


   N.° Descripción 1 Guía deslizante 2 Corredera con cojinetes de bolas 3 Mecanismo de bloqueo

7. Comenzando por el lado izquierdo o derecho del bastidor, alinee la parte posterior del conjunto de guías deslizantes con el interior de la guía posterior del bastidor y presiónelo hasta que se acople en su sitio con un chasquido.

8. Alinee la parte frontal del conjunto de guías deslizantes con el exterior de la guía frontal del bastidor y presiónelo hasta que se acople en su sitio con un chasquido.
9. (Opcional) Si elige fijar el conjunto de guías deslizantes al bastidor con tornillos, inserte los tornillos de montaje M6 atravesando los soportes frontal y posterior de las guías deslizantes y los postes del bastidor, y luego fije los tornillos a los postes del bastidor con tuercas enjauladas.
10. Repita este procedimiento para acoplar el conjunto de guías deslizantes al otro lado del bastidor.
11. Si están disponibles, extienda las patas o la barra antivolcado en la parte inferior del bastidor.

    Consulte la documentación del bastidor para obtener instrucciones.

12. Instale el servidor en el conjunto de guías deslizantes.

    Consulte Instalación del servidor en los conjuntos de guías deslizantes.

Información relacionada

• Compatibilidad del rack

• Instalación del hardware de montaje en rack

• Instalación del servidor en los conjuntos de guías deslizantes
