Componentes del panel posterior (instalación)


Notas - Debe seguir la secuencia correcta cuando conecte los cables al servidor. No conecte los cables de alimentación hasta que todos los cables de datos se hayan conectado.

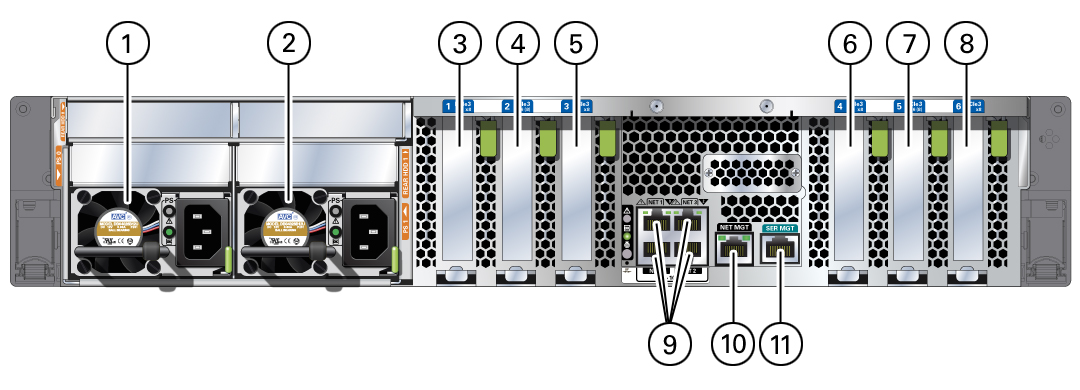

image:Figura en la que se muestran los componentes y los LED del panel posterior del servidor.
N.°
Descripción
1
Fuente de alimentación 0 (PS 0)
2
Fuente de alimentación 1 (PS 1)
3
Ranura PCIe 1
4
Ranura PCIe 2
5
Ranura PCIe 3
6
Ranura PCIe 4
7
Ranura PCIe 5
8
Ranura PCIe 6
9
Puertos de red 100/1000/10.000: de NET 0 a NET 3
10
Puerto de red NET MGT RJ-45
11
Puerto de red SER MGT RJ-45
Nota
Algunas configuraciones proporcionan ranuras para dos unidades de 2,5 in. RHDD 0 está encima de la fuente de alimentación 0. RHDD 1 está encima de la fuente de alimentación 1.
