Verificación del funcionamiento de las guías deslizantes y del CMA
Notas - Se recomienda que participen dos personas en este procedimiento; una para desplazar el servidor hacia adentro y hacia afuera del bastidor, y otra para observar los cables y el CMA.

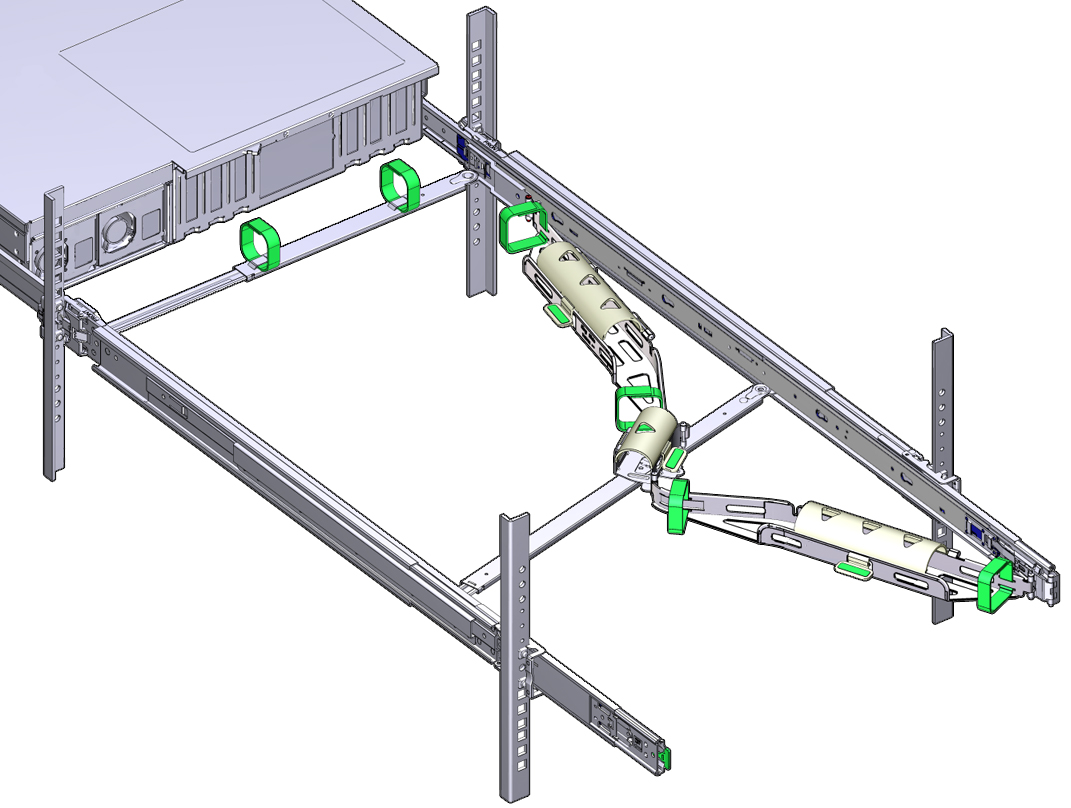

- Extraiga lentamente el servidor del bastidor hasta que las guías deslizantes lleguen a sus topes.
- Examine los cables conectados para ver si están enlazados o doblados.
- Compruebe que el CMA se extienda por completo de las guías deslizantes.
- Vuelva a introducir el servidor en el bastidor.
Cuando el servidor esté totalmente extendido, deberá liberar los dos juegos de topes de las guías deslizantes para volver a colocar el servidor en el rack.
- Busque y toque el primer juego de topes, que son palancas situadas dentro de cada guía deslizante, justo detrás del panel posterior del servidor.
Empuje ambas palancas verdes simultáneamente y deslice el servidor hacia el rack.
El servidor se desliza aproximadamente 46 cm (18 in) y se detiene.
Verifique que los cables y el CMA se retraigan sin impedimentos antes de continuar.
- Busque y toque el segundo juego de topes, que son los botones de apertura de las guías deslizantes ubicados cerca de la parte frontal de cada soporte de montaje.
Simultáneamente pulse los dos botones verdes de apertura de las guías deslizantes e introduzca el servidor completamente en el rack hasta que los dos bloqueos de las guías deslizantes se enganchen.
- Busque y toque el primer juego de topes, que son palancas situadas dentro de cada guía deslizante, justo detrás del panel posterior del servidor.
- Ajuste las correas de los cables y el CMA, según sea necesario.
