フロントパネルのインジケータのトラブルシューティング

サーバーのフロントパネルの 8 つのインジケータは、サーバーの状態を示します。フロントパネルのインジケータの位置の詳細は、サーバーのフロントパネルの機能を参照してください。

次のセクションでは、サーバーのさまざまな状態に対するフロントパネルのインジケータの状態について説明します。

サーバーのブートプロセスと正常動作状態のインジケータ

正常なサーバーのブートプロセスには、サービスプロセッサ (SP) インジケータと電源 OK インジケータという 2 つのインジケータが関与します。次に、このプロセスについて説明します。

サーバーに交流電力が供給されると、サービスプロセッサ (SP) がブートします。SP がブートしている間、そのインジケータは遅い点滅速度 (インジケータの点滅速度については、インジケータの点滅速度を参照) で点滅し、電源 OK インジケータは消灯したままです。
SP が正常にブートすると、SP インジケータは点灯したままで、電源 OK インジケータは 1 回の点滅速度で点滅します。SP インジケータが点灯したままで、電源 OK インジケータが 1 回の点滅速度の場合、サーバーはスタンバイ電源モードです (スタンバイ電源モードを参照)。
サーバーがブート中の (電源が投入されている) 場合、電源 OK インジケータは速い点滅速度で点滅し、SP インジケータは点灯したままです。サーバーが正常にブートした場合、電源 OK インジケータは点灯したままです。電源 OK インジケータと SP インジケータが点灯したままの場合、サーバーはフル電源モードです (全電力モードを参照)。
サーバーが正常動作状態の場合、緑色の OK インジケータと緑色の SP インジケータは点灯したままです (点滅しません)。

image:ハードウェア障害なしで動作しているサーバーに対して点灯したフロントパネルのインジケータを示す図。

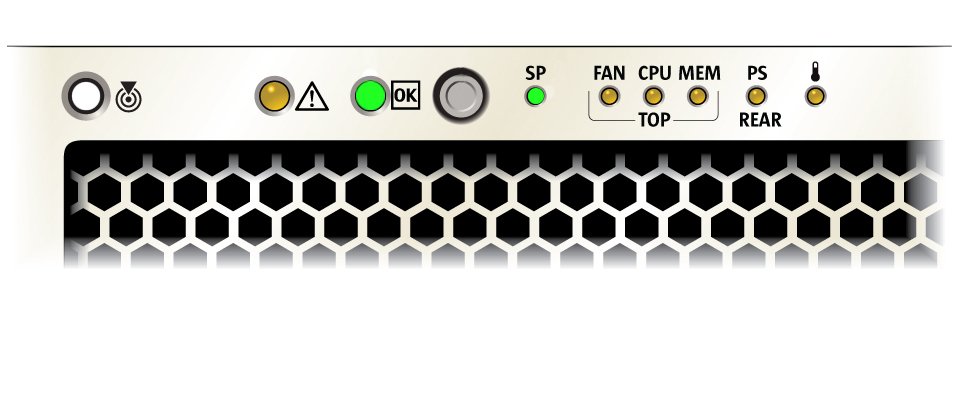

位置特定インジケータのオン

位置特定インジケータを Oracle ILOM またはフロントパネルから (位置特定ボタンを押して) アクティブにすると、インジケータは速い点滅速度で点滅します。このインジケータは、複数のサーバーがあるラック内で 1 つのサーバーを見つける際に役立ちます (たとえば、保守を必要とするサーバーを正しく特定するためにリモートでアクティブにした場合)。
