新しい Oracle F160 フラッシュカードの取り付け (サーバー電源オフ)

新しい Oracle Flash Accelerator F160 PCIe カードをサポートされるサーバーに取り付けるには:

1. Oracle F160 フラッシュカードの取り付けを準備します。

   Preparing the Oracle F160 Flash Card for Installationを参照してください。

2. サーバーの構成を変更する前に、必要に応じてデータをバックアップします。
3. サーバー内のサポートされている使用可能な PCIe スロットを特定します。

   サーバーの PCIe スロットの位置については、サーバーのサービスマニュアルを参照してください。

   次の場所のSupported Hardware and Software in Oracle Flash Accelerator F160 PCIe Card and Oracle 1.6 TB NVMe SSD Product Notesを参照してください。

   http://www.oracle.com/goto/oracleflashf160/docs

4. 保守のためにサーバーを準備します。

   ---

   注意  -  高電圧です。カードを取り付ける前に、感電を防ぐためにサーバーを主電源およびすべてのネットワークから切断します。

   ---

   ---

   注 -  サーバーでは、通気性を高めるために、取り付けられた Oracle Flash Accelerator F160 PCIe カードごとに PCIe キャリア拡張が必要な場合があります。サーバーシャーシにカードキャリアやほかの構成が搭載されている場合があります。PCIe カードを取り付ける手順については、サーバーのサービスマニュアルを参照してください。

   ---

   1. 現在、静電気防止対策が取られているか確認します。

      ESD Safety Measuresを参照してください。

   2. サーバーのアクティブな操作を停止します。
   3. サーバーの電源を切ります。

      システムの電源を切ります。

   4. サーバーの電源装置からすべての電源コードを取り外します。
   5. シャーシからカバーを取り外します。
5. Oracle F160 フラッシュカードのシリアル番号、およびカードを取り付ける PCIe スロット番号を記録します。

   このサーバースロット情報は、あとでコンソールから Oracle F160 フラッシュカードを特定するときに使用できます。

   サーバーのサービスマニュアルを参照してください。

6. Oracle F160 フラッシュカードをサポートされる PCIe スロットに挿入します。
   1. 空の PCI Express スロットの位置にある、サーバーシャーシの空のブラケットパネルを取り外します。ブラケットにねじがある場合はなくさないようにしてください。
   2. ゆっくりと確実に押し込んで、カードをスロットに正しく取り付けます。

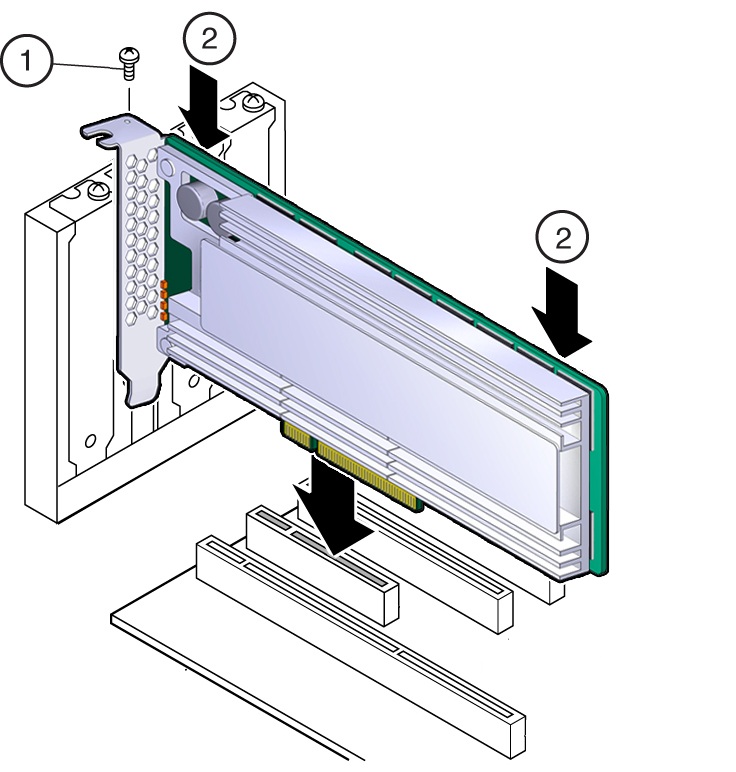

   次の図は、PCI Express スロットに Oracle F160 フラッシュカードを挿入する方法を示しています。




   ---

   注 -  サーバーシャーシにカードキャリアやほかの構成が搭載されている場合があります。PCIe カードを取り付ける手順については、サーバーのサービスマニュアルを参照してください。

   ---

7. サーバーシャーシにカードブラケットを固定します。

   サーバーの固定用部品を利用して、サーバーシャーシにカードを固定します。

   または、必要に応じてブラケットのねじを取り付けて、サーバーシャーシにカードを固定します。

8. サーバーを稼働状態に戻します。

   サーバーのサービスマニュアルを参照してください。

   1. 該当する場合、カバーを交換します。
   2. 電源コードおよびほかのネットワークケーブルを再接続します。
   3. システムの電源を入れます。

      カードハードウェアの挿入は完了です。

9. 新しい Oracle F160 フラッシュカード用にサーバーを構成します。

   サーバーの管理ガイドまたは OS のドキュメントを参照してください。

   1. 必要に応じて、システムが新しい Oracle F160 フラッシュカードのデバイスドライバをインストールするために必要なコマンドを実行します。
   2. 必要に応じて、システムが新しい Oracle F160 フラッシュカードを認識するために必要なコマンドを実行します。
   3. サーバーオペレーティングシステム経由で、Oracle F160 フラッシュカードが正常に取り付けられていることを確認します。

      取り付けが完了すると、Oracle Flash Accelerator F160 PCIe カードがサーバーのオペレーティングシステムで認識されます。

   4. フラッシュテクノロジを最大限利用するようにシステムを構成します。
