ステータスインジケータ

Oracle Flash Accelerator F160 PCIe カードのステータスインジケータを使用して、各ドライブのステータスを判断し、必要に応じて保守アクションを実行します。4 つのステータスインジケータ LED は、ドライブブラケット上にあり、ステータスを示し、NVMe ストレージドライブの問題を診断します。

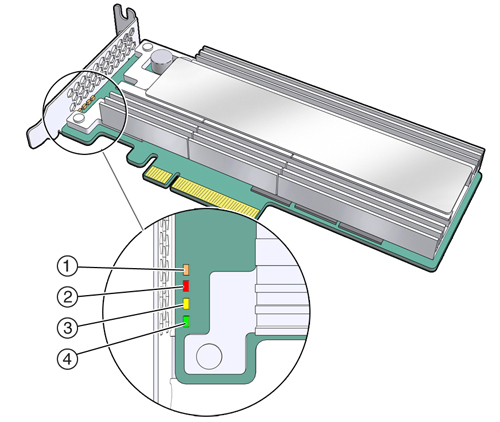

次の図は、Oracle Flash Accelerator F160 PCIe カードのステータスインジケータ LED を示しています。

image:Oracle Flash Accelerator F160 PCIe カードのステータスインジケータ LED を示す図
インジケータ
ステータス
(1) IO
オレンジ色
ドライブ IO (データ入力/出力) アクティビティー
  • 消灯 – 通常動作。

  • 点滅、可変 – ドライブアクティビティー。375 ミリ秒 (高)、125 ミリ秒 (低) の速度で点滅し、IO アクティビティーを示します。アイドルの場合点灯。

  • 常時点灯 - アイドル IO、アクティビティーなし。

(2) 障害
ドライブの障害
  • 消灯 – 電源オフ、または通常動作。

  • 常時点灯 - 保守アクションが必要です。ドライブは無効な論理モードにあります。

(3) 障害発生間近
黄色
ドライブの障害発生間近
  • 消灯 – 電源オフ、または通常動作。

  • 常時点灯(点滅しない) - 保守アクションが必要です。ログ内のクリティカルな警告がトリガーされました。

(4) 健全性
緑色
ドライブの健全性
  • 消灯 – 電源が入っていないか、ドライブが正常でありません - 保守アクションが必要です。

  • 常時点灯(点滅しない) - ドライブは正常です。ドライブが使用中で電源が供給されています。通常の動作です。
