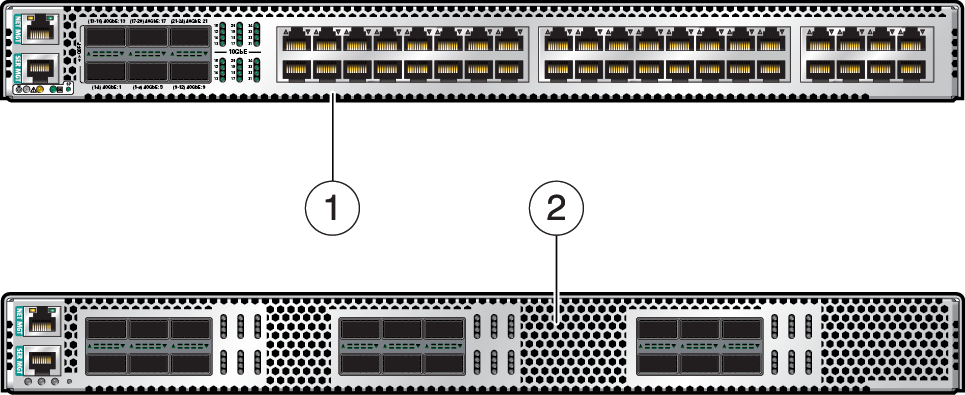

Le système modulaire contient deux commutateurs à câblage en cuivre par défaut. Vous pouvez commander deux ou quatre commutateurs à fibres optiques facultatifs. Les commutateurs Ethernet utilisés dans un système modulaire peuvent être à câblage en cuivre ou à fibres optiques. Les quatre commutateurs à fibres optiques sont situés au-dessus des deux commutateurs à câblage en cuivre. Reportez-vous à la section Composants avant du système.
Pour plus d'informations sur la connexion des commutateurs, reportez-vous à la section Connexion des câbles du système modulaire.
Mise en garde - Les ports intra-bâtiment sur le panneau de coupleurs RJ-45 et les ports sur les commutateurs à câblage en cuivre de l'équipement ou du sous-ensemble permettent seulement la connexion à un réseau intra-bâtiment ou non exposé. Les ports intra-bâtiment de l'équipement ou du sous-ensemble ne doivent pas être connectés par des câbles métalliques aux interfaces reliées au réseau OSP ou à ses câblages. Ces interfaces sont conçues pour une utilisation intra-bâtiment uniquement (les ports de type 2 ou 4 sont décrits dans la norme GR-1089) et nécessitent une isolation par rapport au câblage OSP exposé. L'ajout de protecteurs principaux n'est pas suffisant pour la connexion de ces interfaces au réseau OSP par des câbles métalliques. |
Mise en garde - Si vous commandez des commutateurs de remplacement ultérieurement, vous devez spécifier le numéro de référence de l'élément concerné pour pouvoir obtenir le même type de commutateur que celui utilisé dans le système modulaire. Pour plus d'informations sur la maintenance des commutateurs, reportez-vous au Supplément au manuel d’entretien de Netra Modular System. |
|
Pour des informations générales sur les commutateurs, reportez-vous à la documentation relative aux commutateurs Oracle ES2-72 et Oracle ES2-64 à l'adresse http://docs.oracle.com/cd/E60179_01/index.html.
Pour plus d'informations sur la configuration des commutateurs, reportez-vous au document Oracle Ethernet Switches L2 and L3 Deployment Best Practices à l'adresse https://docs.oracle.com/cd/E19934-01/html/E41457/index.html.
