Guide d'installation de Netra Modular System

Quitter la vue de l'impression

Mis à jour : Juin 2016



Fixation du système modulaire à un plancher en béton

Cette procédure explique comment fixer le système modulaire de manière sécurisée pour le protéger des désastres naturels, par exemple un tremblement de terre.

Si vous décidez de monter le système modulaire sur un plancher en béton, vous devez acheter dix chevilles M12 pour ancrage dans le béton, par exemple des chevilles Hilte HSL-3-B M12/25.


Caution

Mise en garde  -  Lisez et suivez attentivement les procédures d'installation fournies avec les éléments de fixation parasismiques achetés. Les étapes ci-dessous fournissent une vue d'ensemble de la procédure, mais il convient de suivre les instructions du fournisseur des éléments de fixation parasismiques pour s'assurer qu'ils fonctionnent correctement.


  1. Localisez les plaques parasismiques avant et arrière emballées séparément.

    Caution

    Mise en garde  -  Chaque plate parasismique pèse environ 11 kg, il faut donc les manipuler avec précaution.


  2. Portez les plaques parasismiques sur le site d'installation.

    Ne montez les plaques antisismiques qu'une fois le système arrivé à son emplacement définitif. Il peut être difficile voire dangereux de franchir des seuils de porte ou de parcourir de longues distances avec un cadre sur lequel les plaques antisismiques sont installées, car celles-ci sont situées à la hauteur du plancher,

  3. Dans l'emplacement définitif du système modulaire, préparez la fixation des plaques parasismiques.
    1. Retirez les charnières de porte inférieures et les loquets avant et arrière, ainsi que les entretoises à l'avant et à l'arrière.
    2. A l'aide d'une clé dynamométrique de 19 mm, fixez les boulons M12 aux plaques parasismiques, mais sans les serrer à fond.

      Les boulons M12 sont fournis dans l'emballage séparé. Serrez chaque boulon par incréments de 0,115 m.kg pour atteindre un couple de serrage final égal à 0,9775 m.kg pour tous les boulons.

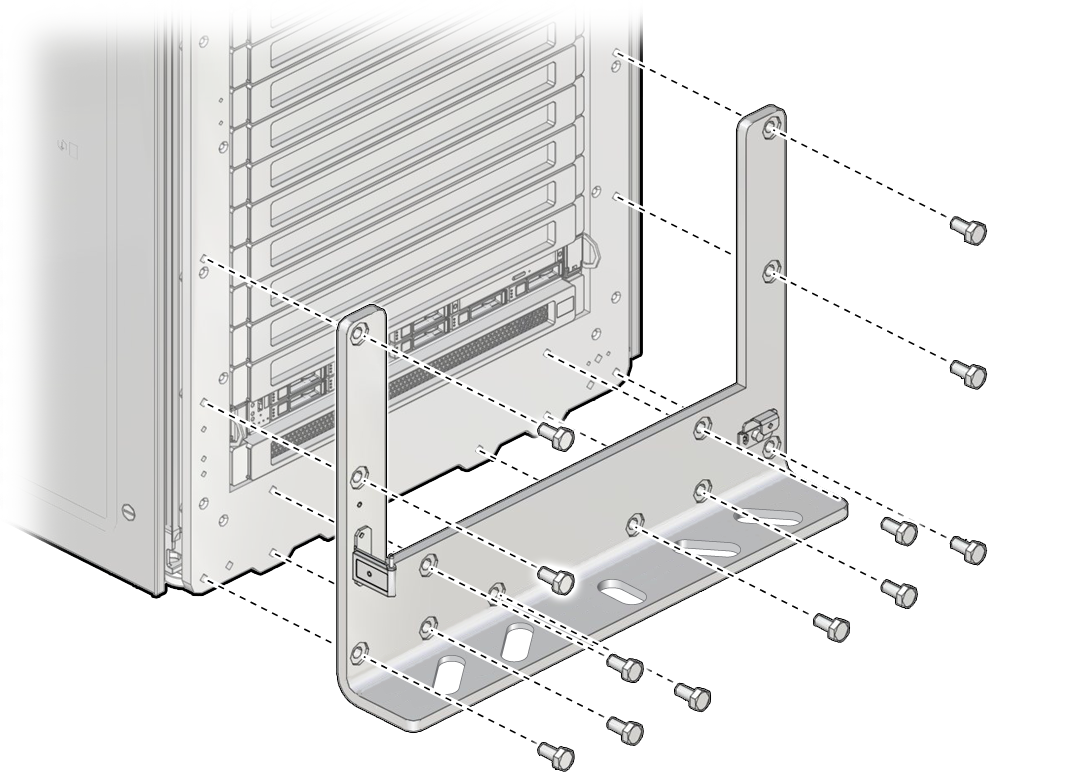

      image:Ce graphique montre les boulons M12 qui fixent le cadre parasismique au système modulaire.
    3. Déplacez le système modulaire vers sa position définitive.
    4. Marquez sur le plancher en béton les contours des huit points de fixation avant et arrière à travers la plaque antisismique.

      Ces marques indiquent les emplacements où le béton doit être percé.

    5. Eloignez le système modulaire du site d'installation et protégez-le de la poussière et des débris de perçage.
    6. Percez des trous dans le plancher en béton à l'intérieur des marques tracées sur le béton.

      Utilisez une mèche adaptée et percez toujours les trous conformément à la fiche technique des éléments de fixation parasismiques appropriés.


      Conseil  -  Si vous rencontrez une barre d'armature lors du perçage, déplacez la perceuse en restant à l'intérieur de l'emplacement marqué pour contourner la barre.
    7. Retirez les débris des dix trous dans le béton.
    8. Remettez en place le système modulaire de sorte que les trous percés dans le béton soient visibles à travers les pattes de fixation parasismiques.
  4. Installez un élément de fixation à travers la plaque parasismique dans chaque trou percé dans le béton.
  5. Serrez légèrement chaque boulon jusqu'à ce que tous les éléments de fixation parasismiques soient installés.
  6. Serrez les boulons de chaque dispositif de fixation par incréments d'environ 0,115 m.kg jusqu'à rupture du capuchon indicateur de couple.

    Cette méthode garantit d'appliquer le couple adéquat aux éléments de fixation parasismiques.

  7. Installez les charnières et les loquets de porte inférieurs, sans entretoises.

    A l'aide des petites vis fournies avec les pattes de fixation parasismiques, réinstallez les charnières et les loquets de porte inférieurs. Ne réinstallez pas les entretoises.

  8. Installez les portes avant et arrière.
  9. Connectez les câbles.

    Reportez-vous à la section Connexion des câbles du système modulaire.
