Ajout des noeuds inclus dans la livraison

Suivez cette procédure pour installer les noeuds dans le système modulaire. Avant d'exécuter cette opération, passez en revue la localisation des emplacements à la section Equilibrage de la charge électrique triphasée.

1. Déballez les noeuds à l'extérieur du site d'installation et retirez les sacs antistatiques.

   Suivez les consignes de la section Mesures de sécurité et précautions contre les dommages électrostatiques.

   ---

   Mise en garde  -  Chaque noeud pesant environ 18 kg, deux personnes sont nécessaires pour le soulever et le soutenir. Il faut soutenir les parties avant et arrière du noeud par en-dessous pour éviter tout dommage.

   ---

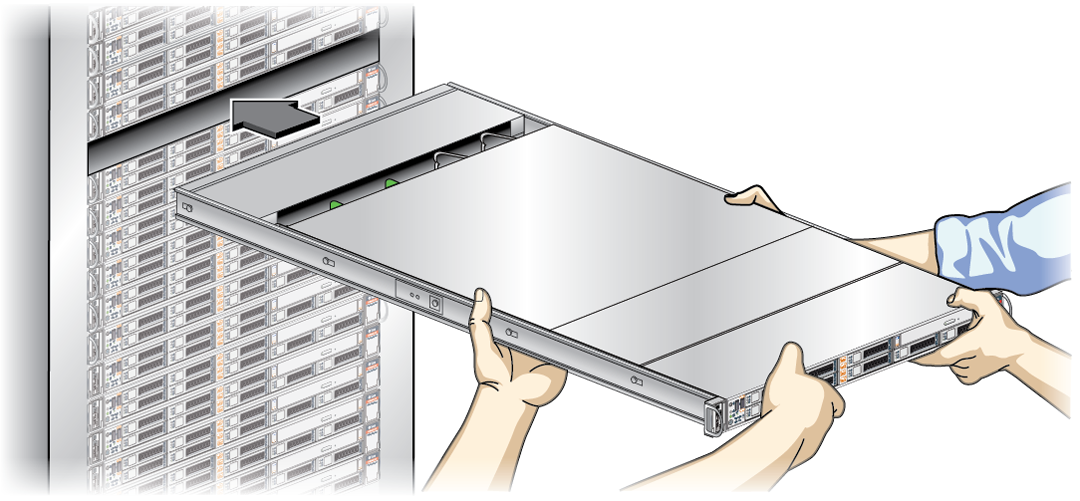

2. A l'aide de deux personnes, alignez le noeud avec l'emplacement vide du système modulaire.

   Si un emplacement vide contient un panneau de remplissage, retirez-le. Reportez-vous à la section Retrait ou installation d’un panneau de remplissage du manuel Supplément au manuel d’entretien de Netra Modular System.



3. Alignez avec précaution le noeud avec les rails de chaque côté du système modulaire, puis poussez-le doucement vers l'avant jusqu'en fin de course, jusqu'à ce que les connecteurs du backplane s'enclenchent.
4. Abaissez les leviers et serrez les vis de chaque côté du noeud à l'aide d'un tournevis cruciforme n°1.
5. Installez les autres noeuds.
6. Fixez le système modulaire à un plancher en béton.

   Reportez-vous à la section Fixation du système modulaire à un plancher en béton.

Informations connexes

• Connexion des câbles du système modulaire
