Instructions relatives à l'alimentation électrique
Le système modulaire utilise le courant alternatif.
Remarque - La consommation maximale d'un système modulaire dépend du nombre de noeuds, de la configuration du noeud de calcul et de la charge de travail. La consommation maximale d'un système modulaire peut atteindre la puissance nominale de la PDU sélectionnée, pour les charges de travail les plus lourdes. Utilisez le calculateur de consommation pour obtenir une valeur approximative pour une configuration donnée. Pour obtenir des informations à jour sur la consommation d'énergie, consultez le site Web des calculateurs de puissance Sun d'Oracle à l'adresse http://www.oracle.com/us/products/servers-storage/sun-power-calculators/index.html et cliquez sur le lien Netra Modular System.

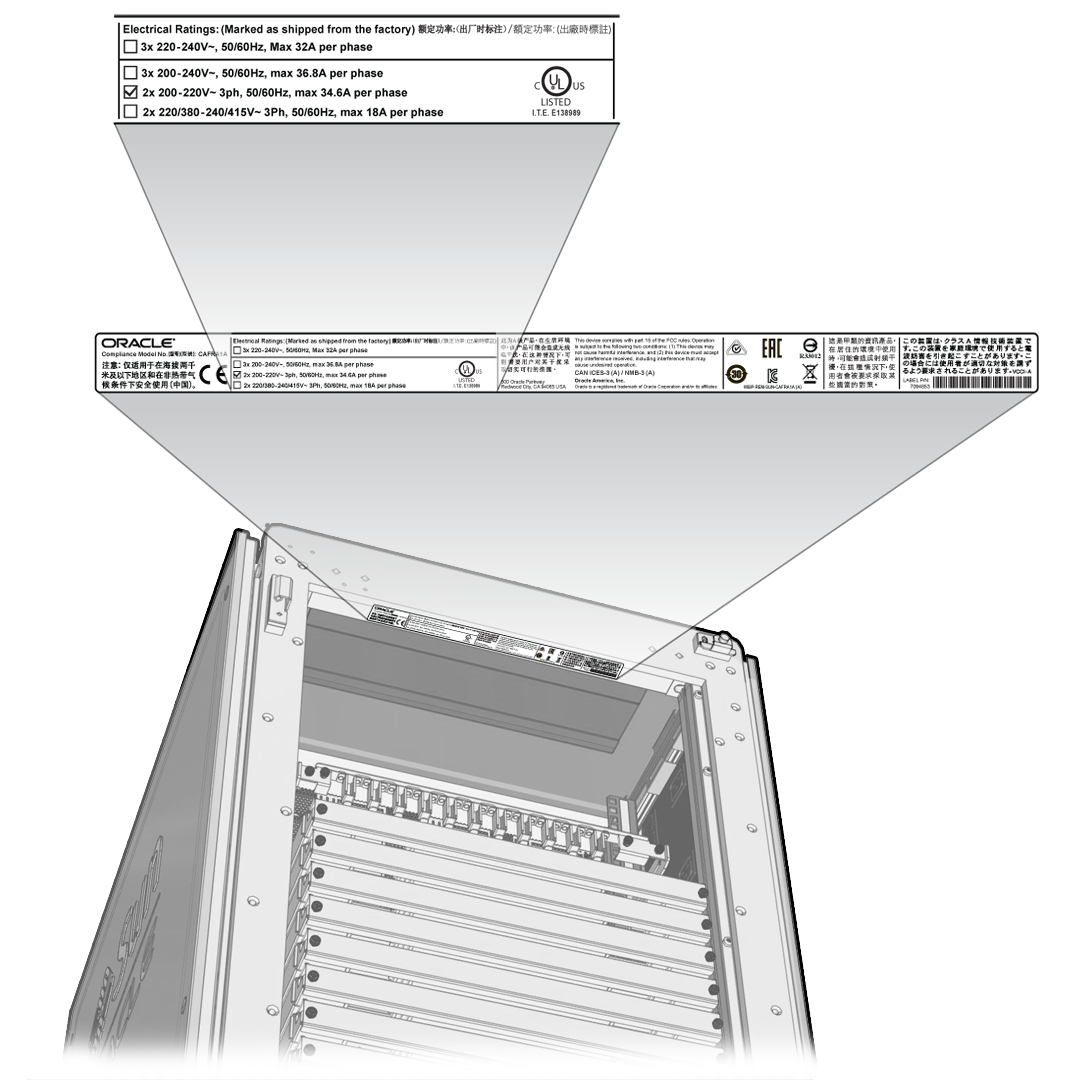

L'étiquette de conformité apposée à l'arrière du châssis indique les caractéristiques électriques du système modulaire. Vous devez ouvrir la porte arrière pour voir cette étiquette. L'étiquette porte une coche située en regard des caractéristiques électriques du système modulaire.
Le système modulaire peut fonctionner correctement dans un intervalle donné de tensions et de fréquences. Cependant, il doit disposer d'une source d'alimentation fiable. Il risque de subir des dommages si les valeurs excèdent l'intervalle admissible. Des perturbations électriques telles que les suivantes peuvent endommager le système modulaire :
-
Fluctuations provoquées par une chute de tension
-
Variations conséquentes et rapides des niveaux de tension d'entrée ou de la fréquence d'alimentation d'entrée
-
Orages électriques
-
Pannes dans le système de distribution, telles que des câbles défectueux
Pour protéger le système modulaire de telles perturbations, utilisez un système de distribution de courant dédié, un régulateur d'alimentation et des parafoudres pour vous protéger des orages électriques.
 | Mise en garde - Les ports intra-bâtiment sur le panneau de coupleurs et les ports sur les commutateurs à câblage en cuivre de l'équipement ou du sous-ensemble permettent seulement la connexion à un réseau intra-bâtiment ou non exposé. Les ports intra-bâtiment de l'équipement ou du sous-ensemble NE DOIVENT PAS être connectés par des câbles métalliques aux interfaces reliées au réseau OSP ou à ses câblages. Ces interfaces sont conçues pour une utilisation intra-bâtiment uniquement (les ports de type 2 ou 4 sont décrits dans la norme GR-1089) et nécessitent une isolation par rapport au câblage OSP exposé. L'ajout de protecteurs principaux n'est pas suffisant pour la connexion de ces interfaces au réseau OSP par des câbles métalliques. |
