Panneau de coupleurs RJ-45
Le panneau de coupleurs RJ-45 fournit des connexions 10GbE directes aux noeuds de calcul et aux noeuds de gestion, collectivement appelés Fabric 4. Le panneau de coupleurs contient un port destiné à la console série d'Oracle ILOM pour le débogage du FMM. Les fonctions FMM sont accessibles via les Noeuds de gestion. Branchez les câbles dans les ports orientés vers l'arrière du panneau de coupleurs RJ-45. Pour plus d'informations sur la connexion au panneau de coupleurs RJ-45 et pour consulter le mappage des ports, reportez-vous à la section Connexion des câbles du système modulaire.
Le panneau de coupleurs contient également des connexions de port FMM, qui permettent d'ajouter des systèmes modulaires. Pour obtenir des instructions sur l'ajout d'un autre système modulaire, reportez-vous à la section Configuration à plusieurs systèmes modulaires.
Reportez-vous à la section Composants arrière du système pour connaître l'emplacement du panneau des coupleurs RJ-45 à l'arrière du système modulaire.

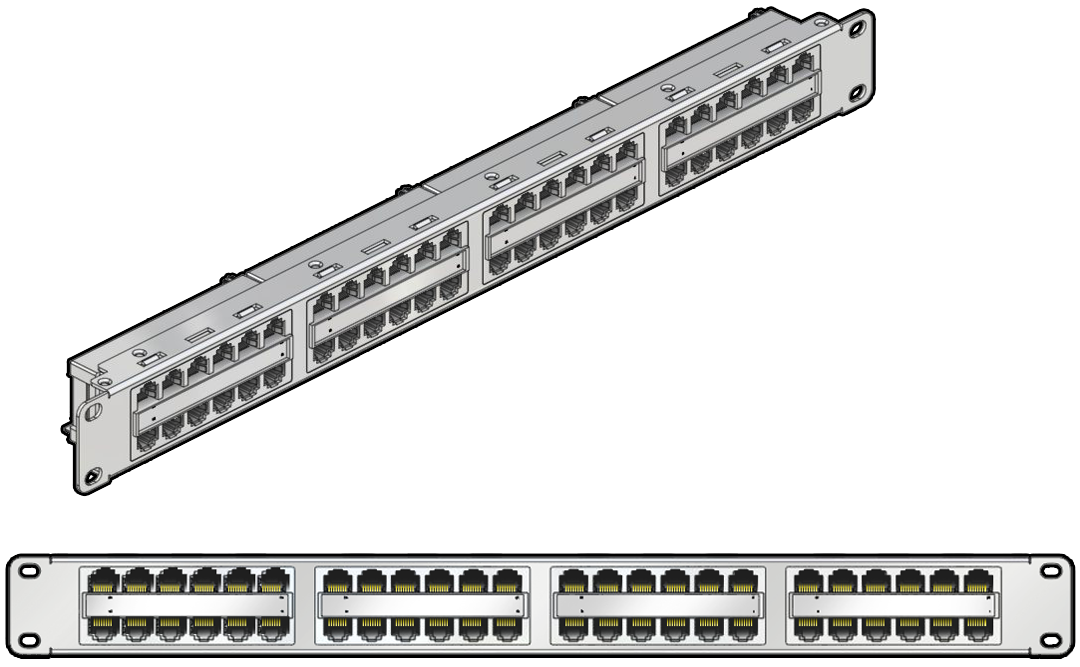

Figure 1 Panneau de coupleurs RJ-45

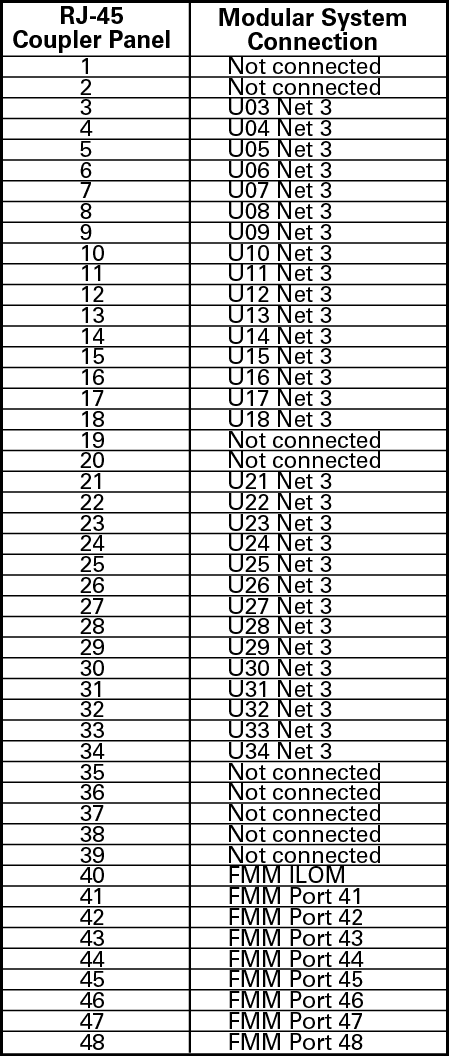

Figure 2 Mappage des ports du panneau de coupleurs RJ-45
