DE2-24C Disk Shelf를 설치하는 방법
다음 절차를 수행하여 Oracle Storage Drive Enclosure DE2-24C를 설치할 수 있습니다.
Oracle Storage Drive Enclosure DE2-24C에는 캐비닛에 수직 공간의 표준 마운팅 장치 4개(4RU)가 필요합니다. 캐비닛 아래쪽에서 시작하여 적절한 랙 장치(RU) 높이를 찾습니다. 컨트롤러 아래에 Disk Shelf를 설치하여 랙이 기울어지지 않도록 합니다.
 | 주의 - 섀시가 무겁기 때문에 이 절차를 수행하려면 최소 두 명의 인원 또는 들어올리는 기계가 필요합니다. 이 절차를 혼자서 수행할 경우에는 장비가 손상되거나 부상을 입을 수 있습니다. 항상 가장 무거운 장비(Disk Shelf)를 랙의 맨 아래에 로드하십시오. |
시작하기 전에
랙 아래쪽에서 모든 기울임 방지 및 고정 장치를 펼칩니다.
-

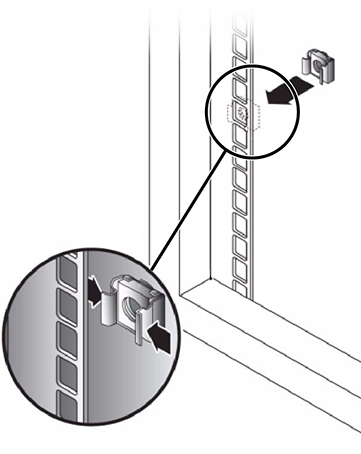

나사산이 없는 범용 19인치 또는 Sun Rack II 캐비닛을 사용하는 경우 제공된 케이지 너트 하나를 4RU 공간의 각 전면 레일에서 위쪽으로 세서 8번째인 랙 홀에 끼웁니다.
-
각 레일 끝에 나사를 준비합니다.
-
사각형 구멍 나사산이 없는 캐비닛 - 준비 사항이 없습니다.
-
둥근 구멍 나사산이 없는 캐비닛 - 각 레일 끝에서 나사를 빼내어 버립니다. 둥근 구멍 캐비닛용 나사를 찾아 옆에 놓습니다.
-
나사산이 있는 캐비닛 - 나사를 빼서 반대 방향(레일 플랜지 안쪽에서)에 끼워 위치 핀 역할을 하도록 합니다. 또한 각 앞쪽 레일 끝에서 클립 너트를 빼내어 버립니다.
-
-
레일 플랜지를 캐비닛 플랜지 안쪽에 배치하고 레일 레이블이 캐비닛 안쪽을 향하게 하여 레일 앞쪽을 캐비닛 안쪽에 배치합니다.
-
사각형 구멍 나사산이 없는 캐비닛 - 나사 헤드를 랙 구멍 안에 끼웁니다.
-
둥근 구멍 나사산이 없는 캐비닛 - 랙을 관통하여 각 레일의 앞쪽에 나사 2개를 설치합니다. 랙의 케이지 너트에 설치하거나 레일에 클립 너트를 설치하지 마십시오.
-
나사산이 있는 캐비닛 - 위치 핀을 랙 구멍 안에 끼웁니다.
-
-

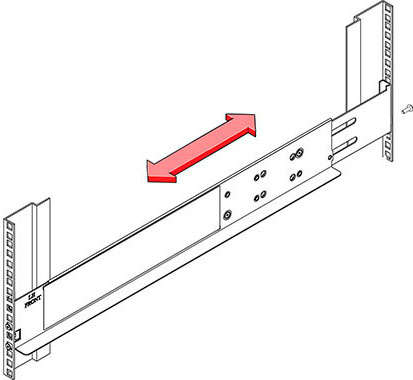

레일 길이를 조정하여 맞춥니다.

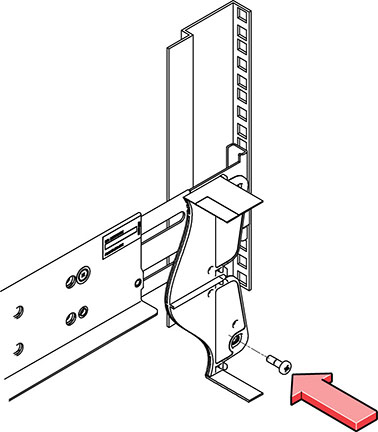

- 랙을 관통하여 각 레일의 뒤쪽에 나사 1개를 설치합니다.
-

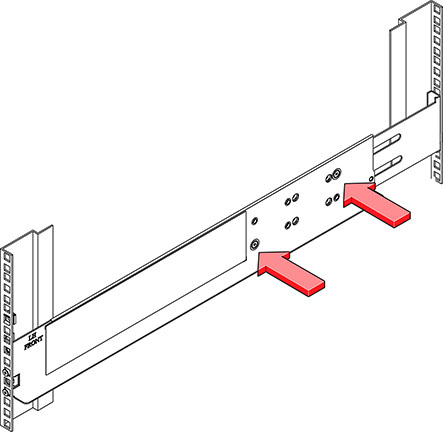

레일의 잠금 나사 2개를 조입니다.
-

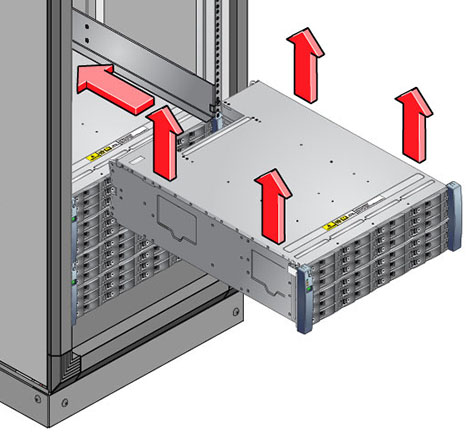

들어올리는 기계를 사용하거나 두 명의 인원이 Disk Shelf 양쪽을 잡아서 조심스럽게 들어올리고 왼쪽과 오른쪽 레일의 아래 선반에 Shelf를 놓습니다. 전원 공급 장치 핸들을 사용하여 들어 올리지 마십시오.
- Shelf를 캐비닛쪽으로 조심스럽게 밉니다. Shelf가 레일 안쪽에 완전히 장착되었는지 확인합니다. 다시 장착하기 위해 Shelf를 빼는 경우 Shelf를 계속 받칩니다.
- 앞쪽 측면 캡을 빼고, 나사 2개를 앞쪽 각 측면에 설치하고, 캡을 다시 끼웁니다.
-
레일마다 긴 패치락 나사 하나를 설치하여 Shelf 뒤쪽을 랙 뒤쪽에 고정합니다.
