ZS4-4 컨트롤러 개요

언어:

이 절에서는 Oracle ZFS Storage ZS4-4 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 Installing a ZS4-4 or ZS3-4 Controller를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서를 참조하십시오.

ZS4-4 사양

최신 구성 요소 사양은 https://www.oracle.com/storage/nas/index.html을 참조하십시오.

ZS4-4 전면 패널 구성 요소

ZS4-4 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 표시됩니다.

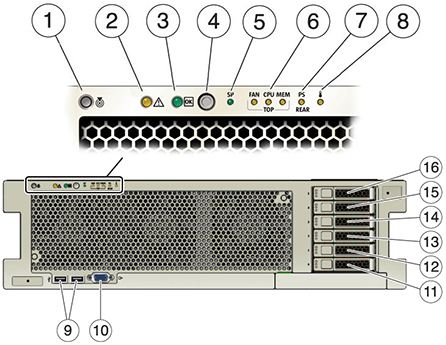

그림 16 ZS4-4 컨트롤러 전면 패널

그림 범례
1 로케이터 LED/버튼(흰색)	2 서비스 작업 요청 LED(주황색)	3 전원/OK LED(녹색)
4 전원 버튼	5 SP(서비스 프로세서) OK(녹색)/결함(주황색) LED	6 팬/CPU/메모리 서비스 작업 요청 LED(주황색)
7 PS(전원 공급 장치) 서비스 작업 요청 LED(주황색)	8 과열 경고 LED(주황색)	9 USB 2.0 커넥터(2)
10 DB-15 비디오 포트	11 부트 드라이브 0(필수)	12 부트 드라이브 1(필수)
13 반도체 드라이브 2(선택 사항)	14 반도체 드라이브 3(선택 사항)	15 반도체 드라이브 4(선택 사양)
16 반도체 드라이브 5(선택 사양)

미러링된 쌍으로 구성된 ZS4-4 컨트롤러의 슬롯 0 및 1에는 2개의 2.5인치 1.2TB 또는 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 읽기 플래시 SSD로 슬롯 2~5를 순서대로 채울 수 있습니다. 필러 패널은 빈 드라이브 슬롯에 설치되어야 합니다. 다음 그림은 시스템 부트 드라이브 LED를 보여줍니다.

그림 17 시스템 부트 드라이브 LED

표 2 시스템 부트 드라이브 LED

그림 범례
1 제거 준비(파란색)	2 서비스 작업 요청(주황색)	3 OK/작동(녹색)

ZS4-4 후면 패널 구성 요소

다음 그림은 ZS4-4 후면 패널을 보여줍니다. 기본 구성 PCIe 카드는 이 그림에 표시되어 있지 않습니다. PCIe 카드에 대한 자세한 내용은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 ZS4-4 PCIe 기본 구성 및 선택적 구성을 참조하십시오.

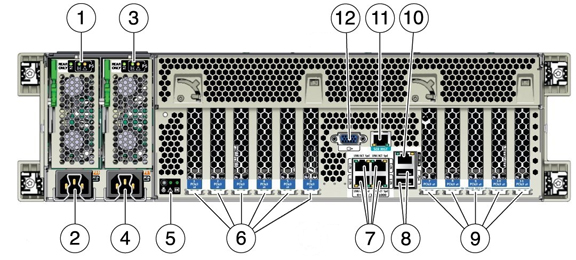

그림 18 ZS4-4 컨트롤러 후면 패널

그림 범례
1 PSU(전원 공급 장치) 0 표시기 패널	2 PSU 0 AC 입력	3 PSU 1 표시기 패널
4 PSU 1 AC 입력	5 시스템 상태 표시기 패널	6 PCIe 카드 슬롯 1-6
7 네트워크(NET) 10GbE 포트: NET0–NET3	8 USB 2.0 커넥터(2)	9 PCIe 카드 슬롯 7–11
10 SP(서비스 프로세서) 네트워크 관리(NET MGT) 포트	11 직렬 관리(SER MGT) RJ-45 포트	12 DB-15 비디오 포트

이더넷 포트 - ZS4-4의 후면 패널에는 다음 그림에서 보듯이 왼쪽 아래에서 오른쪽 위 순서로 NET 0, NET 1, NET 2, NET 3으로 레이블이 지정된 4개의 RJ-45 10기가비트 이더넷(10GbE) 네트워크 커넥터가 있습니다. 이러한 포트를 사용하여 어플라이언스를 네트워크에 연결합니다.

왼쪽에서 오른쪽으로 2, 0, 3, 1로 레이블이 지정된 NET 포트 위에 있는 LED는 링크/작동 표시기입니다.

image:4개의 이더넷 포트 및 링크 작동 표시기를 보여주는 그림

LED	상태
꺼짐(1)	링크 없음
켜짐(0)	링크 및 비작동
깜박임	링크 및 작동

주 - NET 포트에 대해 속도는 표시되지 않습니다.

네트워크 관리 포트 - 다음 그림에 표시된 네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP(서비스 프로세서) 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.
직렬 관리 포트 - 다음 그림에 표시된 직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP 콘솔에 대한 단말기 연결을 제공합니다.
HBA 포트 - 4x4 SAS-2 HBA는 외부 DE2-24 Disk Shelf에 대한 연결을 제공합니다. 다음 그림과 같이 HBA 포트는 아래에서 위로 0-3의 번호가 매겨져 있습니다.
