7320 컨트롤러 개요
이 절에서는 Oracle ZFS Storage 7320 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 Installing a 7x20 Controller를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서를 참조하십시오.
7320 전기 사양
다음 목록은 7320 컨트롤러의 전기 사양을 보여줍니다.
주 - 나열된 전력 소모량은 전원 공급 장치의 최대 정격 전력 소모량입니다. 해당 소비량은 어플라이언스의 실제 정격 전력 소비량이 아닙니다.
커넥터
-
110-220v 콘센트에서 작동하는 C13 커넥터 2개
입력
-
공칭 주파수: 50/60Hz
-
정상 전압 범위: 100-120/200-240 VAC
-
최대 전류 AC RMS: 9.0 amps(최대)
-
AC 작동 범위: 90-264 VAC
출력
-
3.3 VDC STBY: 3.6A
-
+12 VDC: 62.3A
전력 소모량
-
최대 소비 전력: 873W
-
최대 열 출력: 2977BTU/시
-
볼트 암페어 정격: 891 VA @ 240 VAC, 0.98P.F
7320 기본 구성
7320 컨트롤러 기본 구성 옵션은 다음과 같습니다.
-
단일 또는 클러스터
-
24GB 또는 96GB RAM
-
2x2.4GHz 쿼드 코어 프로세서
-
외부 SAS HBA 1개
-
10/100/1000 이더넷 포트 4개
7320 전면 패널 구성 요소

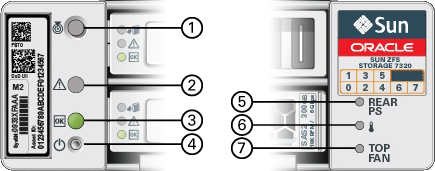

다음 그림과 범례는 전면 패널 LED를 보여줍니다.
그림 28 7320 컨트롤러 전면 패널
| ||||||||||||
다음 그림과 범례는 7320 전면 패널 드라이브 위치를 보여줍니다. 운영 체제가 저장된 두 개의 미러링된 HDD(하드 디스크 드라이브)는 슬롯 0과 1에 있습니다. 읽기 캐시가 저장된 최대 4개의 반도체 드라이브(ReadZilla SSD)는 슬롯 2~5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.
그림 29 7320 전면 패널 드라이브 위치
|
7320 후면 패널 구성 요소

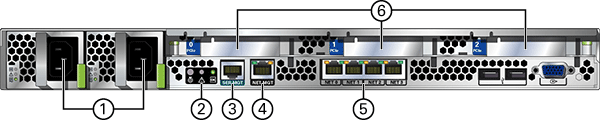

다음은 7320 스토리지 컨트롤러 후면 패널의 그림입니다. Sun 375-3609는 슬롯 2에 속하고, 다른 슬롯에 설치할 수 없으며, 두번째 슬롯은 옵션으로 제공되지 않습니다.
PCIe 카드에 대한 자세한 내용은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 7320 PCIe 카드 및 라이저를 참조하십시오.
그림 30 7320 컨트롤러 후면 패널
| |||||||||
7320 컨트롤러에는 다음 포트가 있습니다.
-
이더넷 포트 - 10/100/1000 Mbit/초에서 작동하는 마더보드에는 4개의 RJ-45 기가비트 이더넷 포트(NET0, NET1, NET2, NET3)가 있습니다. 이러한 네트워크 인터페이스는 사용하기 전에 구성해야 합니다.
-
네트워크 관리 포트 - 네트워크 관리 커넥터(NET MGT)는 마더보드의 RJ-45 커넥터로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.
-
직렬 관리 포트 - 직렬 관리 커넥터(SERIAL MGT)는 RJ-45 커넥터로, SP 콘솔에 대한 단말기 연결입니다.
